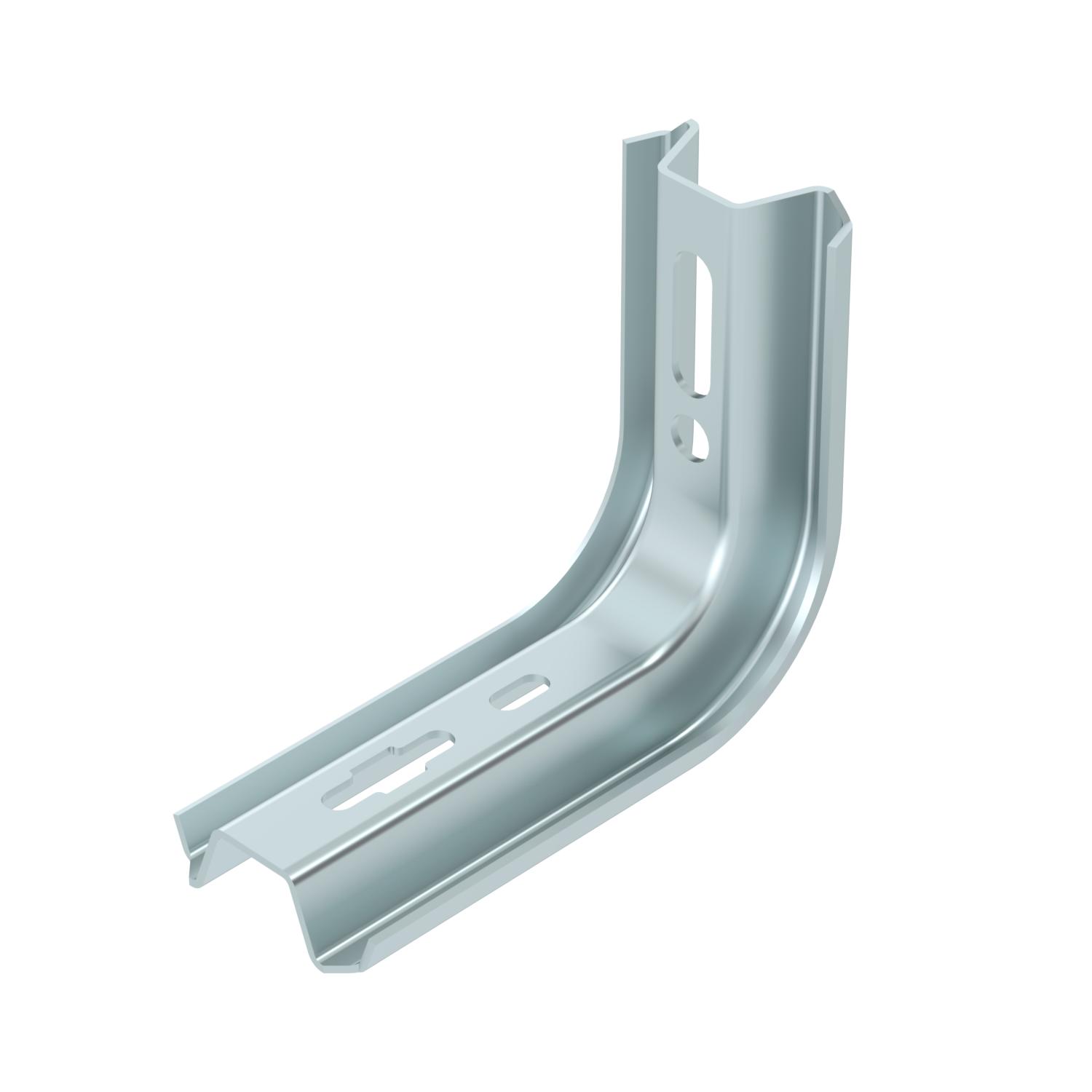

TP oszlop/fali és oszlopkonzol
Rend. szám 6364101 | EAN-kód 4012196198979
- Termékleírás
-
TermékleírásTP-oszlop/konzol vízszintes betonfödémre vagy falra történő rögzítéshez.
-
- Műszaki adatok
-
Műszaki adatok

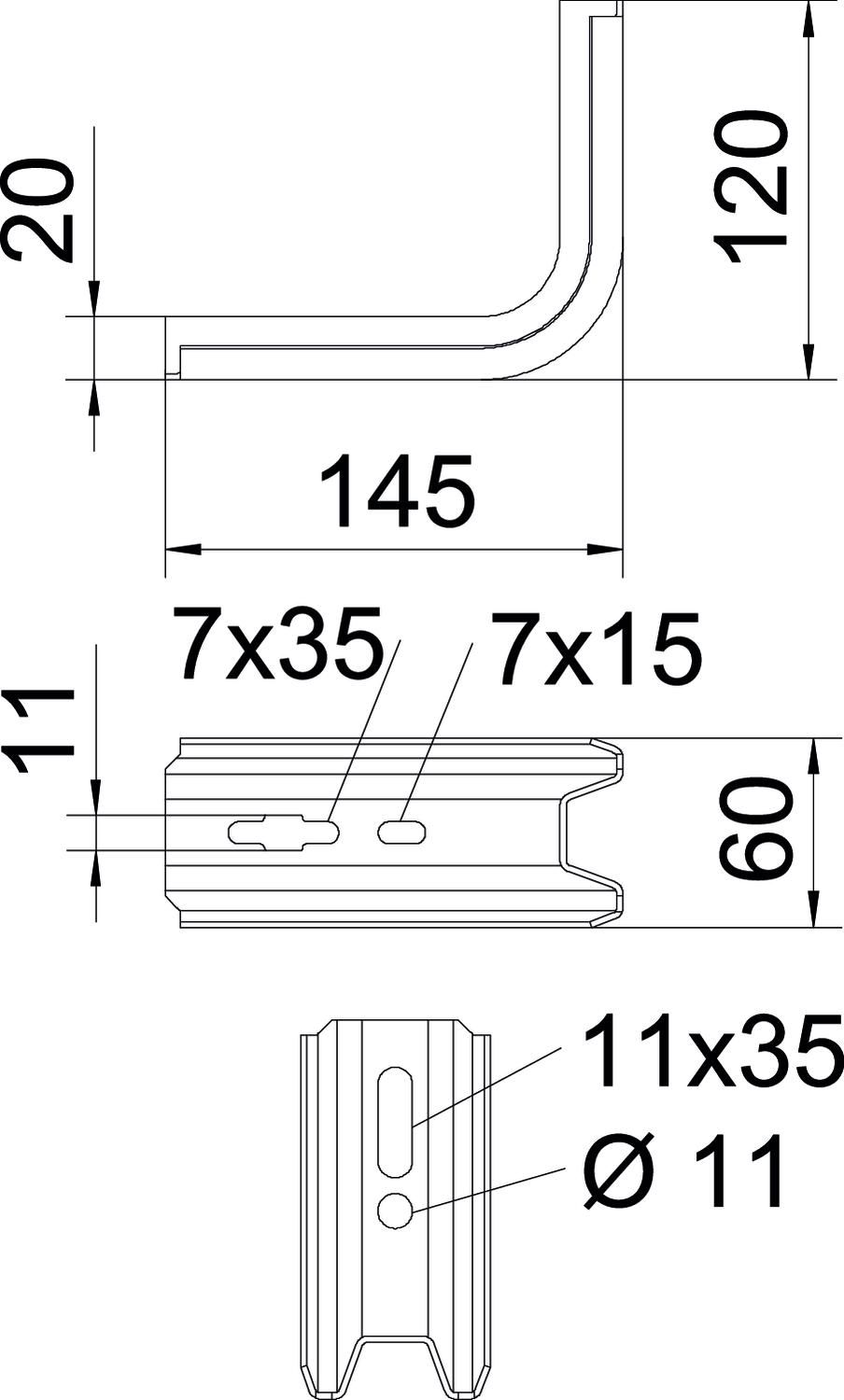

...max. szélességhez 100 mm ...min. szélességhez 100 Anyag acél B méret 60 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 0,7866 kg CO₂e / 1 Darab F kN-ban 1,5 kN Felület szalaghorganyzott H méret 120 mm hossz 145 mm Kivitel Fali és oszlopkonzolok L méret 145 mm Magasság 120 mm Méret B145mm Rozsdamentes acél, maratott nem szélesség 60 mm Szín cink Tűzálló kábelrendszerek – nem Műszaki adatok

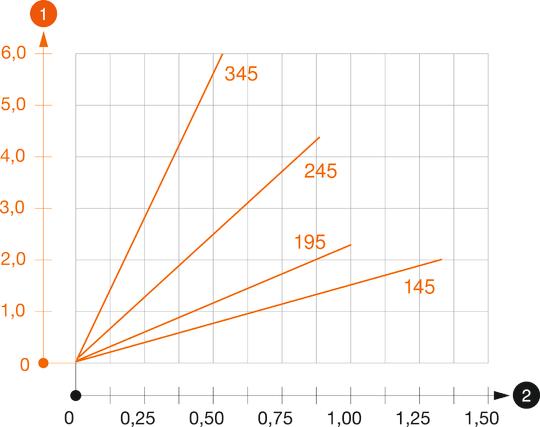

TPSA konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Védősapka
TPS KS OR 6364625 10 Darab
Távtartó, FS
DS 4 FS 6416551 20 Darab - Letöltések
-
Katalógus Kábeltartó rendszerek , 54.52MB , pdfEU megfelelőségi nyilatkozat TPSA 145 FS / 6364101 , 0.12MB , pdfKörnyezetvédelmi terméknyilatkozat, (EPD) TPSA 145 FS / 6364101 , 1.48MB , pdfUK megfelelőségi nyilatkozat TPSA 145 FS / 6364101 , 0.09MB , pdfREACH Megfelelőségi nyilatkozat TPSA 145 FS / 6364101 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat TPSA 145 FS / 6364101 , 0.12MB , pdfSzerelési útmutató Szerelési útmutató, TP-oszloprendszerek , 0.04MB , pdf
