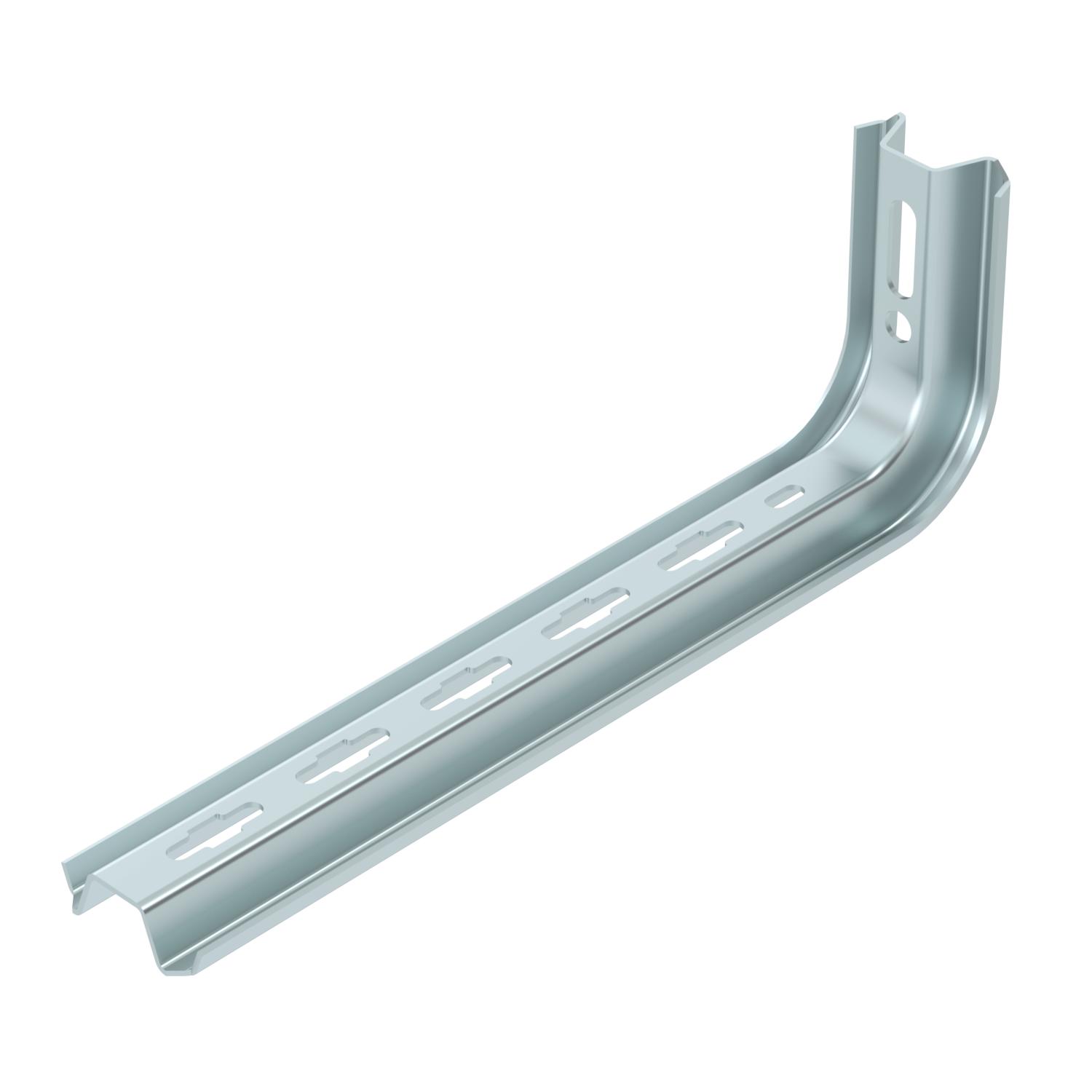

TP oszlop/fali és oszlopkonzol 60 | 0,55 | cink

TP oszlop/fali és oszlopkonzol

Rend. szám 6364306 | EAN-kód 4012196199273

Rend. szám / Típus

Szélesség	60 mm

F kN-ban

Szín	cink

Termékleírás

Termékleírás

TP-profil vízszintes betonfödémeken könnyű kivitelű, 145 - 645 mm hosszú oszlopként való használatra. 345 mm hosszig a profil könnyű kivitelű fali és oszlopkonzolként is alkalmazható.

TPSA/145 típusú, falra és oszlopra szerelhető konzol használata esetén a fej két rögzítési pontban megerősíthető. Fontos! Amennyiben a profilt a födémre rögzítik vagy a fej megerősítéséhez a profilokat egymással szemben csavarozzák fel, -a stabilitás biztosítása érdekében- a tartószerkezet csak a DS 4 típusú távtartóval együtt szerelhető. A profilok egymásba kapcsolódó szerelése esetén FRS 10/25 S típusú félgömbfejű csavarokat kell használni. A profilok egymással szemben történő szerelése esetén (pl. fejmegerősítés) SKS 10/60 típusú hatlapfejű csavarok használata válik szükségessé.

Műszaki adatok

Műszaki adatok

...max. szélességhez	300 mm
...min. szélességhez	300
Anyag	acél

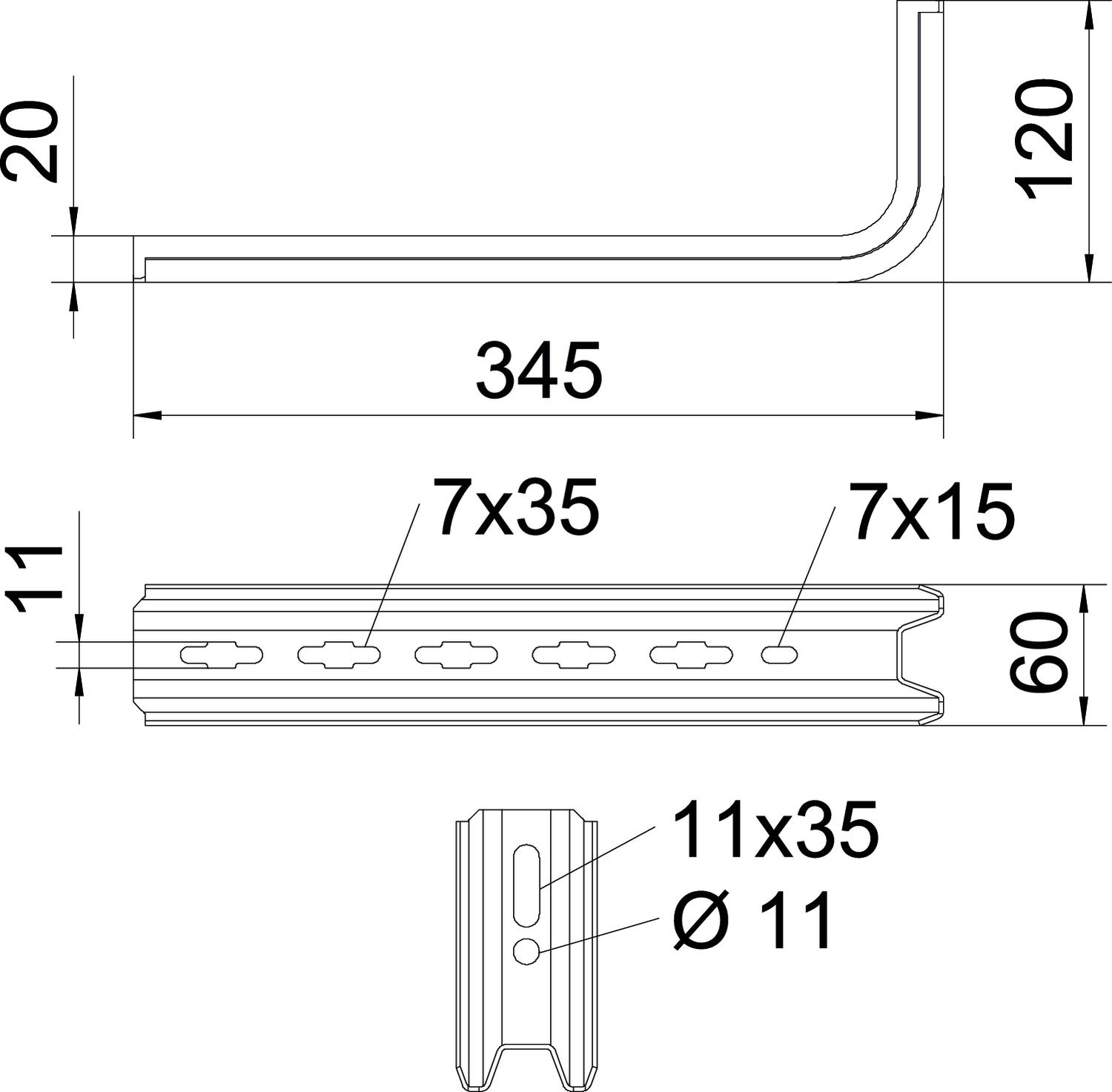

B méret	60 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	1,4016 kg CO2e / 1 Darab
F kN-ban	0,55 kN
Felület	szalaghorganyzott
H méret	120 mm
Hossz	345 mm

Kivitel	Fali és oszlopkonzolok
L méret	345 mm
Magasság	120 mm
Méret	B345mm
Rozsdamentes acél, maratott	nem
Szélesség	60 mm
Szín	cink
Tűzálló kábelrendszerek –	nem

Műszaki adatok

TPSA konzol terhelési diagramja

A konzolcsúcs behajlása az adott konzolterhelésnél
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
Terhelési görbe mm-ben magadott konzolhosszakkal

Minden típus
