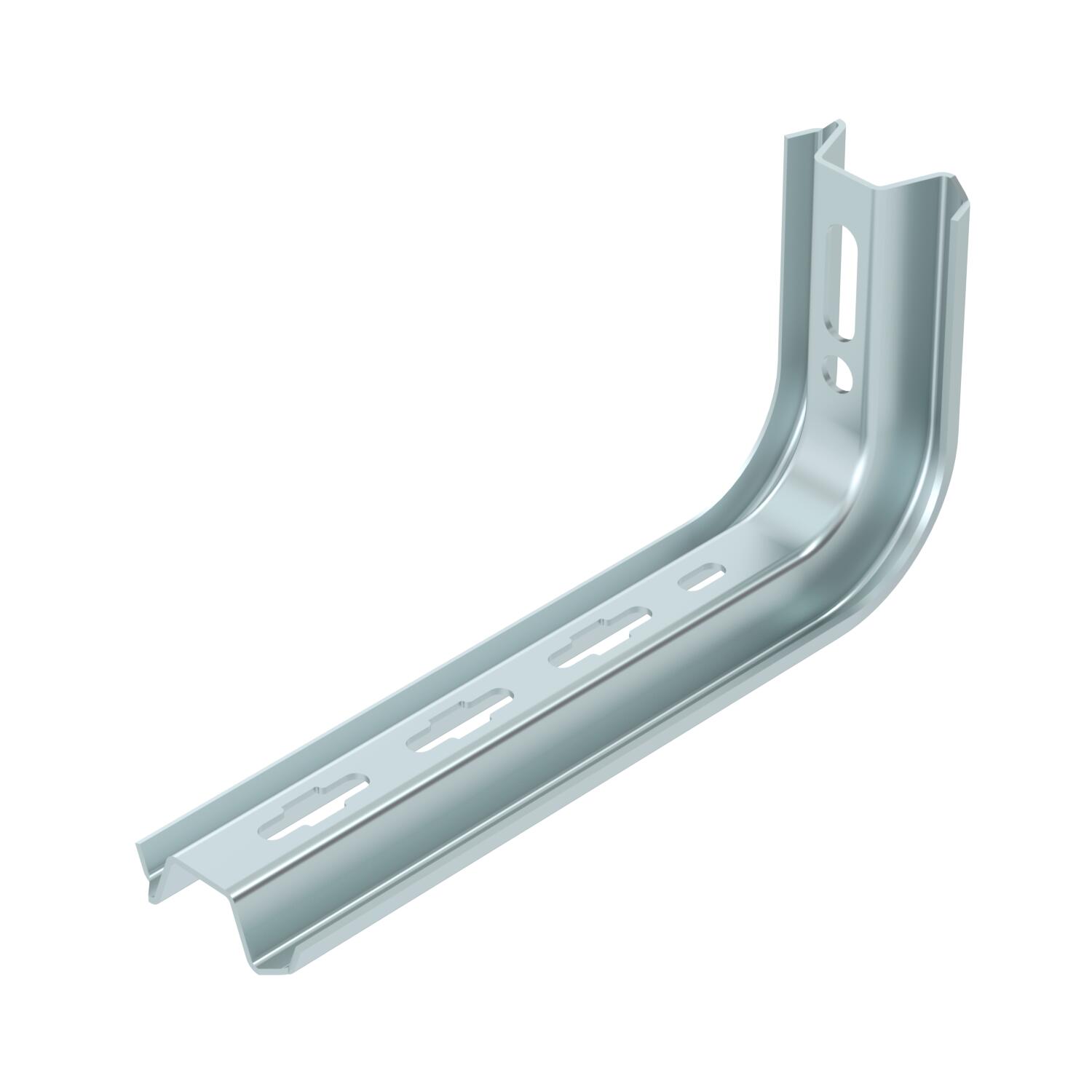

TP oszlop/fali és oszlopkonzol
Rend. szám 6364209 | EAN-kód 4012196199099
- Termékleírás
-
TermékleírásTP-profil vízszintes betonfödémeken könnyű kivitelű, 145 - 645 mm hosszú oszlopként való használatra. 345 mm hosszig a profil könnyű kivitelű fali és oszlopkonzolként is alkalmazható.
-
- Műszaki adatok
-
Műszaki adatok

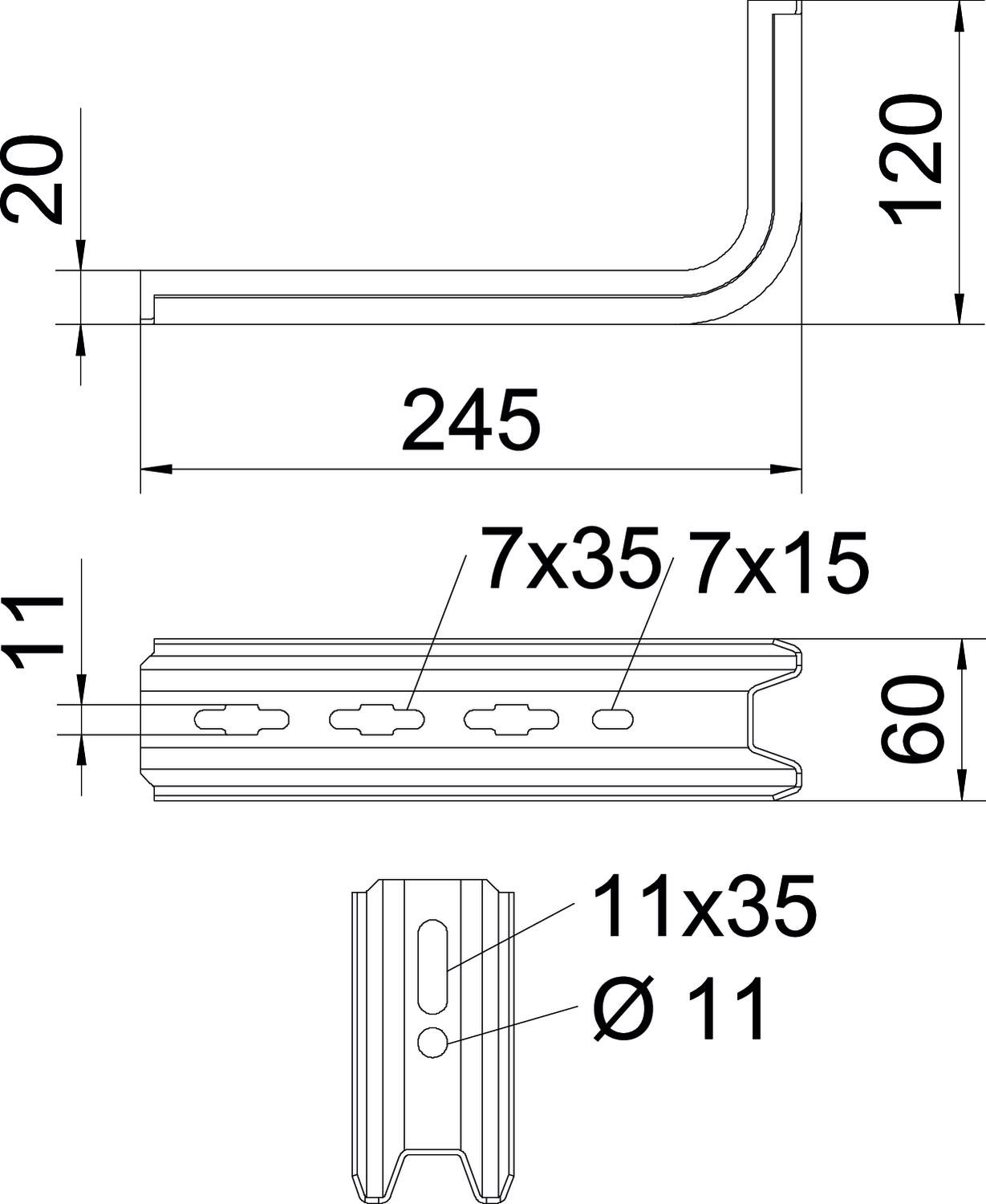

...max. szélességhez 200 mm ...min. szélességhez 200 Anyag acél B méret 60 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 1,1125 kg CO₂e / 1 Darab F kN-ban 0,9 kN Felület szalaghorganyzott H méret 120 mm hossz 245 mm Kivitel Fali és oszlopkonzolok L méret 245 mm Magasság 120 mm Méret B245mm Rozsdamentes acél, maratott nem szélesség 60 mm Szín cink Tűzálló kábelrendszerek – nem Műszaki adatok
TPSA konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Védősapka
TPS KS OR 6364625 10 Darab
Távtartó, FS
DS 4 FS 6416551 20 Darab - Letöltések
-
