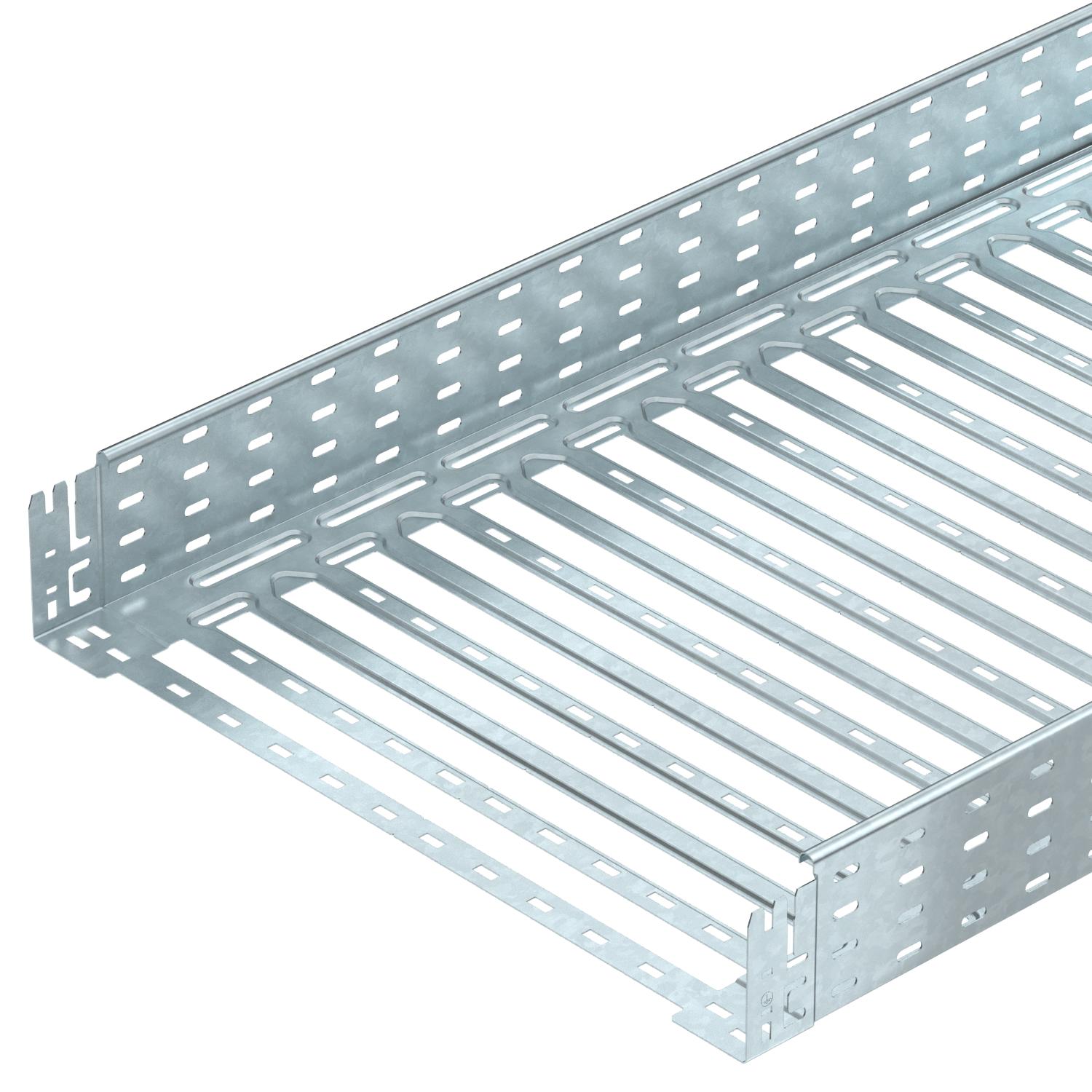

Kábeltálca MKS-Magic® 110 FT 3050 | 600 | 110 | 1 | nem | cink | acél | merítetten tűzihorganyzott

Kábeltálca MKS-Magic® 110 FT

Rend. szám 6059185 | EAN-kód 4012195831129

Rend. szám / Típus

Hossz	3050 mm

Szélesség

Magasság	110 mm

Lemezvastagság	1 mm

Tűzálló kábelrendszerek –	nem

Szín	cink

Anyag	acél

Felület	merítetten tűzihorganyzott

Termékleírás

Termékleírás

Kábeltálca beépített gyorsösszekötő rendszerrel. A kábeltálca hasznos hossza 3.000 mm.

A kábeltálca 7 x 20 mm-es oldalsó perforációval rendelkezik a kiegészítő csatlakoztatási és szerelési elemek telepítéséhez.

200 mm szélességtől VdS 2092. sz irányelv szerinti 30%-os perforálási arány, beépített oltóberendezés alatti alkalmazáshoz.

Garantált a folyamatos potenciálkiegyenlítés kiegészítő alkatrészek nélkül.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
Fedéllel	nem
Felület	merítetten tűzihorganyzott
Hasznos hosszúság	3000 mm
Hasznos keresztmetszet	655 cm²
Hasznos keresztmetszet	65500 mm²
Lemezvastagság	1 mm
Mágneses árnyékoló csillapítás fedél nélkül	20 dB
Mágneses árnyékoló csillapítás fedéllel	50 dB
Méret	110x600x3050
Nagyfesztávú kivitel	nem

NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	Integrált összekötő
ROHS-konform	igen
Rozsdamentes acél, maratott	nem
Sprinkler berendezés betét	igen
Szerelőfurat az alján	igen
Szín	cink
Terhelésteszt típusa az IEC 61537 szerint	II. típus
termékcsalád	MKSM-sorozat
Tűzálló kábelrendszerek –	nem

Méretek

B méret	600 mm
Hossz	3050 mm
L méret	480 mm
Magasság	110 mm

Szélesség	600 mm
x méret	496 mm
y méret	562 mm

Terhelések

Támaszköz 1,5 m	1,8 kN/m
Támaszköz 2,0 m	1,3 kN/m

Támaszköz 2,5 m	0,92 kN/m
Támaszköz 3,0 m	0,65 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	14,4653 kg CO2e / 1 Méter
CO₂ Footprint (GWP)	14,4653 kg CO₂e

Declared Unit	méter
Declared Unit Quantity	1

Műszaki adatok

MKSM 110 típusú kábelcsatorna terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	Hossz	Szélesség	Magasság	Lemezvastagság	Tűzálló kábelrendszerek –	Szín	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
MKSM 110 FT	3050 mm	100 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059173	m	3 m
MKSM 115 FT	3050 mm	150 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059175	m	3 m
MKSM 120 FT	3050 mm	200 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059177	m	3 m
MKSM 130 FT	3050 mm	300 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059179	m	3 m
MKSM 140 FT	3050 mm	400 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059181	m	3 m
MKSM 150 FT	3050 mm	500 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059183	m	3 m
MKSM 160 FT	3050 mm	600 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059185	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység

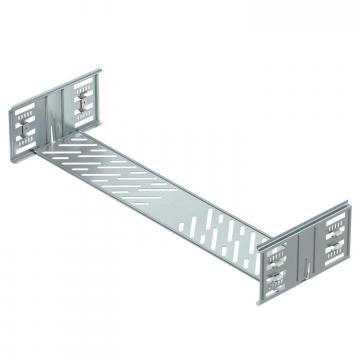

Magic hosszanti összekötő készlet	KTSMV 160 DD	6069124	Darab	1 Darab
Fedél forgóretesszel	DRL 600 FT	6051472	m	3 m

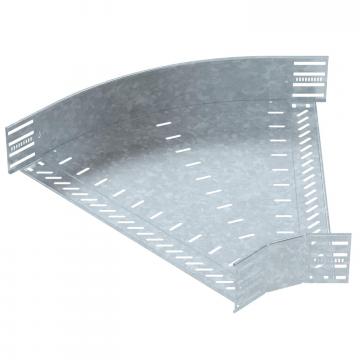

45°-os sarokidom 110 FT	RB 45 160 FT	6036340	Darab	1 Darab

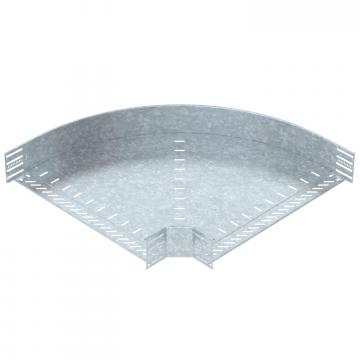

90°-os sarokidom 110 FT	RB 90 160 FT	6036842	Darab	1 Darab

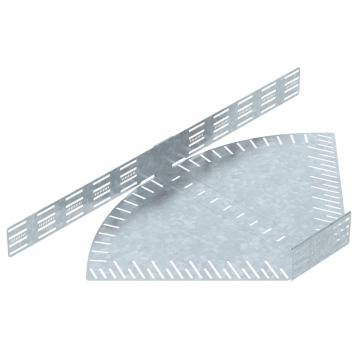

állítható sarokidom 110 FT	RB W 160 FT	6037332	Darab	1 Darab

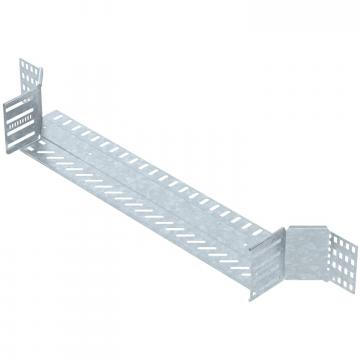

beépíthető leágazóidom 110 FT	RAA 160 FT	6042263	Darab	1 Darab

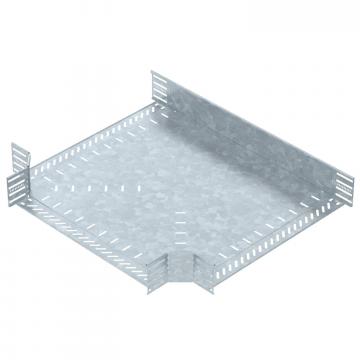

T-leágazóidom 110 FT	RT 160 FT	6038332	Darab	1 Darab

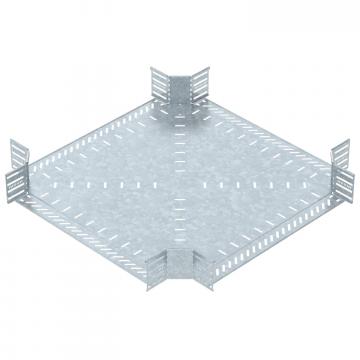

keresztidom 110 FT	RK 160 FT	7027463	Darab	1 Darab
Fedél forgóretesszel	DRL 600 DD	6052724	m	3 m
Válaszfal, 110 DD	TSG 110 DD	6062335	m	3 m

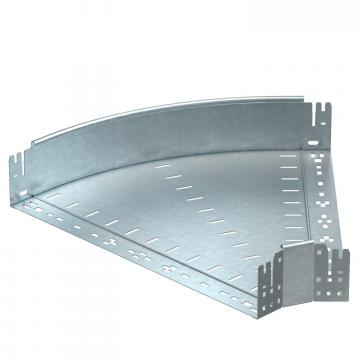

Magic 45°-os sarokidom, 110 FT	RBM 45 160 FT	6041790	Darab	1 Darab
