Kábeltálca MKS-Magic® 110 FT 3050 | 500 | 110 | 1 | nem | cink | acél | merítetten tűzihorganyzott

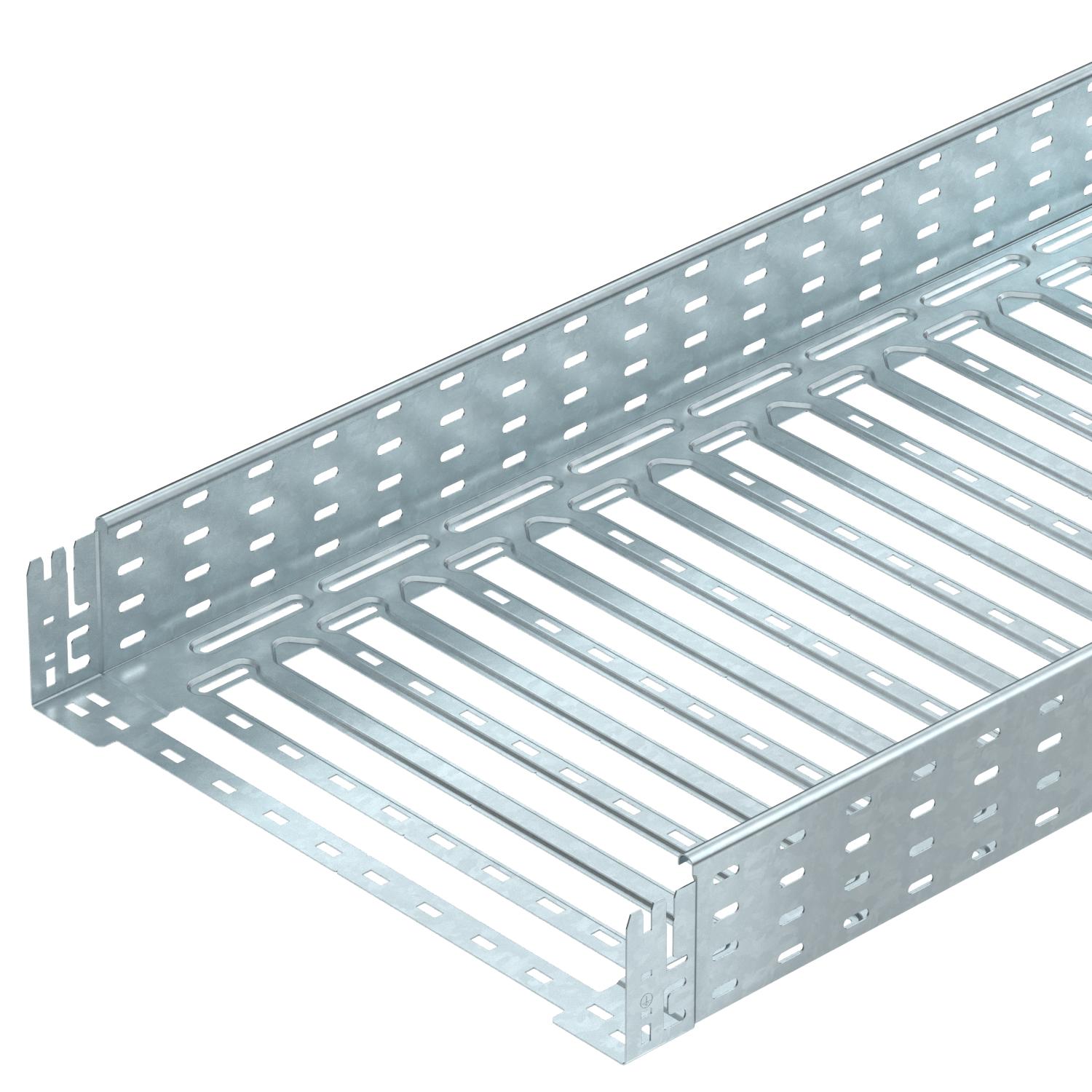

Kábeltálca MKS-Magic® 110 FT

Rend. szám 6059183 | EAN-kód 4012195831112

Rend. szám / Típus

Hossz	3050 mm

Szélesség

Magasság	110 mm

Lemezvastagság	1 mm

Tűzálló kábelrendszerek –	nem

Szín	cink

Anyag	acél

Felület	merítetten tűzihorganyzott

Termékleírás

Termékleírás

Kábeltálca beépített gyorsösszekötő rendszerrel. A kábeltálca hasznos hossza 3.000 mm.

A kábeltálca 7 x 20 mm-es oldalsó perforációval rendelkezik a kiegészítő csatlakoztatási és szerelési elemek telepítéséhez.

200 mm szélességtől VdS 2092. sz irányelv szerinti 30%-os perforálási arány, beépített oltóberendezés alatti alkalmazáshoz.

Garantált a folyamatos potenciálkiegyenlítés kiegészítő alkatrészek nélkül.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
Fedéllel	nem
Felület	merítetten tűzihorganyzott
Hasznos hosszúság	3000 mm
Hasznos keresztmetszet	54800 mm²
Hasznos keresztmetszet	548 cm²
Lemezvastagság	1 mm
Mágneses árnyékoló csillapítás fedél nélkül	20 dB
Mágneses árnyékoló csillapítás fedéllel	50 dB
Méret	110x500x3050

Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	Integrált összekötő
Rozsdamentes acél, maratott	nem
Sprinkler berendezés betét	igen
Szerelőfurat az alján	igen
Szín	cink
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Méretek

B méret	500 mm
Hossz	3050 mm
L méret	380 mm
Magasság	110 mm

Szélesség	500 mm
x méret	396 mm
y méret	462 mm

Terhelések

Támaszköz 1,5 m	1,8 kN/m
Támaszköz 2,0 m	1,3 kN/m

Támaszköz 2,5 m	0,92 kN/m
Támaszköz 3,0 m	0,65 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	12,9948 kg CO2e / 1 Méter
CO₂ Footprint (GWP)	12,9948 kg CO₂e

Declared Unit (LCA)	méter
Declared Unit Quantity (LCA)	1

Műszaki adatok

MKSM 110 típusú kábelcsatorna terhelési diagramja

Minden típus

Minden típus

Típus	Hossz	Szélesség	Magasság	Lemezvastagság	Tűzálló kábelrendszerek –	Szín	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
MKSM 110 FT	3050 mm	100 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059173	m	3 m
MKSM 115 FT	3050 mm	150 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059175	m	3 m
MKSM 120 FT	3050 mm	200 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059177	m	3 m
MKSM 130 FT	3050 mm	300 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059179	m	3 m
MKSM 140 FT	3050 mm	400 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059181	m	3 m
MKSM 150 FT	3050 mm	500 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059183	m	3 m
MKSM 160 FT	3050 mm	600 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059185	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Magic hosszanti összekötő készlet	KTSMV 150 DD	6069122	Darab	1 Darab
Fedél forgóretesszel	DRL 500 FT	6051448	m	3 m
45°-os sarokidom 110 FT	RB 45 150 FT	6036338	Darab	1 Darab
90°-os sarokidom 110 FT	RB 90 150 FT	6036840	Darab	1 Darab
állítható sarokidom 110 FT	RB W 150 FT	6037330	Darab	1 Darab
beépíthető leágazóidom 110 FT	RAA 150 FT	6042261	Darab	1 Darab
T-leágazóidom 110 FT	RT 150 FT	6038330	Darab	1 Darab
keresztidom 110 FT	RK 150 FT	7027461	Darab	1 Darab
Fedél forgóretesszel	DRL 500 DD	6052718	m	3 m
Válaszfal, 110 DD	TSG 110 DD	6062335	m	3 m
