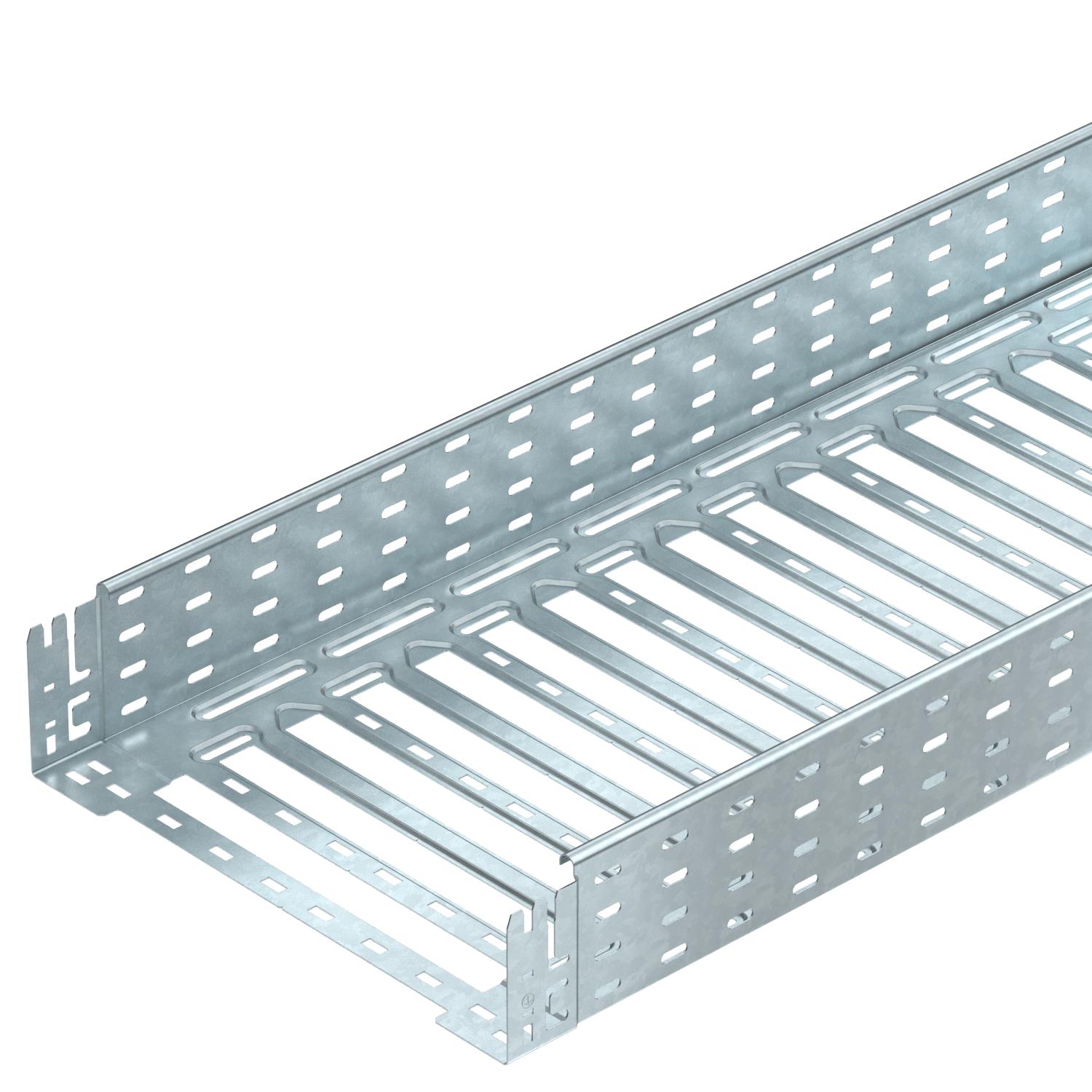

Kábeltálca MKS-Magic® 110 FT 3050 | 400 | 110 | 1 | nem | cink | acél | merítetten tűzihorganyzott

Kábeltálca MKS-Magic® 110 FT

Rend. szám 6059181 | EAN-kód 4012195831105

Rend. szám / Típus

Hossz	3050 mm

Szélesség

Magasság	110 mm

Lemezvastagság	1 mm

Tűzálló kábelrendszerek –	nem

Szín	cink

Anyag	acél

Felület	merítetten tűzihorganyzott

Termékleírás

Termékleírás

Kábeltálca beépített gyorsösszekötő rendszerrel. A kábeltálca hasznos hossza 3.000 mm.

A kábeltálca 7 x 20 mm-es oldalsó perforációval rendelkezik a kiegészítő csatlakoztatási és szerelési elemek telepítéséhez.

200 mm szélességtől VdS 2092. sz irányelv szerinti 30%-os perforálási arány, beépített oltóberendezés alatti alkalmazáshoz.

Garantált a folyamatos potenciálkiegyenlítés kiegészítő alkatrészek nélkül.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
Fedéllel	nem
Felület	merítetten tűzihorganyzott
Hasznos hosszúság	3000 mm
Hasznos keresztmetszet	43800 mm²
Hasznos keresztmetszet	438 cm²
Lemezvastagság	1 mm
Mágneses árnyékoló csillapítás fedél nélkül	20 dB
Mágneses árnyékoló csillapítás fedéllel	50 dB
Méret	110x400x3050

Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	Integrált összekötő
Rozsdamentes acél, maratott	nem
Sprinkler berendezés betét	igen
Szerelőfurat az alján	igen
Szín	cink
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Méretek

B méret	400 mm
Hossz	3050 mm
L méret	280 mm
Magasság	110 mm

Szélesség	400 mm
x méret	296 mm
y méret	362 mm

Terhelések

Támaszköz 1,5 m	1,8 kN/m
Támaszköz 2,0 m	1,3 kN/m

Támaszköz 2,5 m	0,93 kN/m
Támaszköz 3,0 m	0,7 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	11,3445 kg CO2e / 1 Méter
CO₂ Footprint (GWP)	11,3445 kg CO₂e

Declared Unit (LCA)	méter
Declared Unit Quantity (LCA)	1

Műszaki adatok

MKSM 110 típusú kábelcsatorna terhelési diagramja

Minden típus

Minden típus

Típus	Hossz	Szélesség	Magasság	Lemezvastagság	Tűzálló kábelrendszerek –	Szín	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
MKSM 110 FT	3050 mm	100 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059173	m	3 m
MKSM 115 FT	3050 mm	150 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059175	m	3 m
MKSM 120 FT	3050 mm	200 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059177	m	3 m
MKSM 130 FT	3050 mm	300 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059179	m	3 m
MKSM 140 FT	3050 mm	400 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059181	m	3 m
MKSM 150 FT	3050 mm	500 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059183	m	3 m
MKSM 160 FT	3050 mm	600 mm	110 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059185	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység

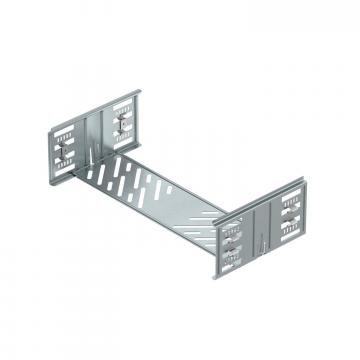

Magic hosszanti összekötő készlet	KTSMV 140 DD	6069120	Darab	1 Darab
Fedél forgóretesszel	DRL 400 FT	6051413	m	3 m

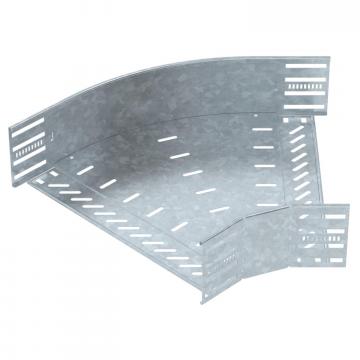

45°-os sarokidom 110 FT	RB 45 140 FT	6036336	Darab	1 Darab

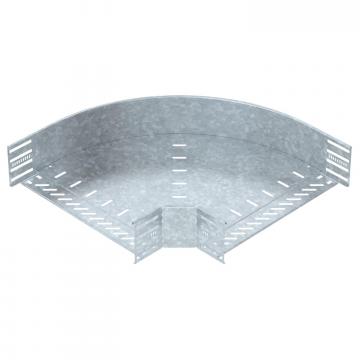

90°-os sarokidom 110 FT	RB 90 140 FT	6036838	Darab	1 Darab

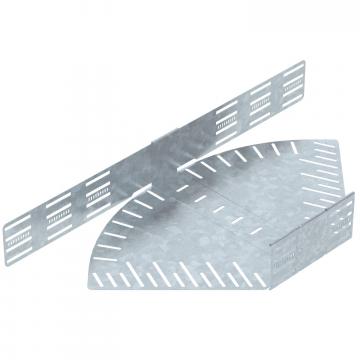

állítható sarokidom 110 FT	RB W 140 FT	6037328	Darab	1 Darab

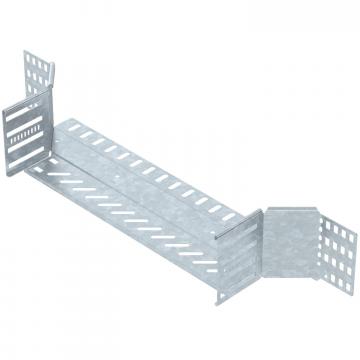

beépíthető leágazóidom 110 FT	RAA 140 FT	6042259	Darab	1 Darab

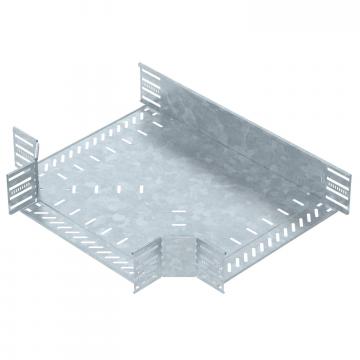

T-leágazóidom 110 FT	RT 140 FT	6038328	Darab	1 Darab

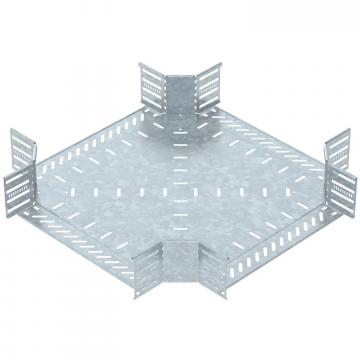

keresztidom 110 FT	RK 140 FT	7027457	Darab	1 Darab
Fedél forgóretesszel	DRL 400 DD	6052715	m	3 m
Válaszfal, 110 DD	TSG 110 DD	6062335	m	3 m

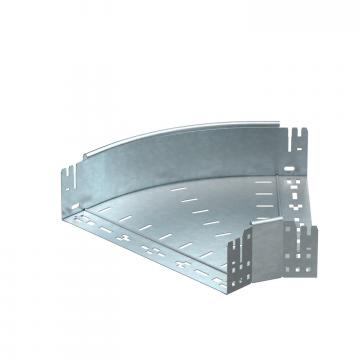

Magic 45°-os sarokidom, 110 FT	RBM 45 140 FT	6041786	Darab	1 Darab
