Kábeltálca MKS-Magic® 110, A2 3050 | 600 | 110 | 1 | nem | nemesacél | rozsdamentes acél, 1.4301 | felületkezelés nélkül, utókezelt

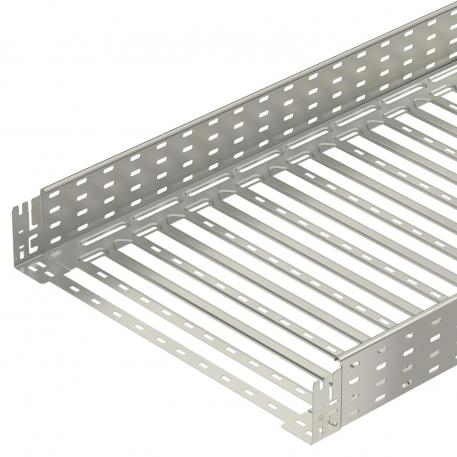

Kábeltálca MKS-Magic® 110, A2

Rend. szám 6059202 | EAN-kód 4012195831242

Rend. szám / Típus

Hossz	3050 mm

Szélesség

Magasság	110 mm

Lemezvastagság	1 mm

Tűzálló kábelrendszerek –	nem

Szín	nemesacél

Anyag	rozsdamentes acél, 1.4301

Felület	felületkezelés nélkül, utókezelt

Termékleírás

Termékleírás

Kábeltálca beépített gyorsösszekötő rendszerrel. A kábeltálca hasznos hossza 3.000 mm.

A kábeltálca 7 x 20 mm-es oldalsó perforációval rendelkezik a kiegészítő csatlakoztatási és szerelési elemek telepítéséhez.

200 mm szélességtől VdS 2092. sz irányelv szerinti 30%-os perforálási arány, beépített oltóberendezés alatti alkalmazáshoz.

Garantált a folyamatos potenciálkiegyenlítés kiegészítő alkatrészek nélkül.

Műszaki adatok

Műszaki adatok

Anyag	rozsdamentes acél, 1.4301
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
Fedéllel	nem
Felület	felületkezelés nélkül, utókezelt
Hasznos hosszúság	3000 mm
Hasznos keresztmetszet	65500 mm²
Hasznos keresztmetszet	655 cm²
Lemezvastagság	1 mm
Mágneses árnyékoló csillapítás fedél nélkül	20 dB
Mágneses árnyékoló csillapítás fedéllel	50 dB
Méret	110x600x3050

Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	Integrált összekötő
Rozsdamentes acél, maratott	nem
Sprinkler berendezés betét	igen
Szerelőfurat az alján	igen
Szín	nemesacél
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Méretek

B méret	600 mm
Hossz	3050 mm
L méret	480 mm
Magasság	110 mm

Szélesség	600 mm
x méret	496 mm
y méret	562 mm

Terhelések

Támaszköz 1,5 m	1,1 kN/m
Támaszköz 2,0 m	0,95 kN/m

Támaszköz 2,5 m	0,8 kN/m
Támaszköz 3,0 m	0,65 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	32,3045 kg CO2e / 1 Méter
CO₂ Footprint (GWP)	32,3045 kg CO₂e

Declared Unit (LCA)	méter
Declared Unit Quantity (LCA)	1

Műszaki adatok

MKSM 110 típusú kábelcsatorna terhelési diagramja

Minden típus

Minden típus

Típus	Hossz	Szélesség	Magasság	Lemezvastagság	Tűzálló kábelrendszerek –	Szín	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
MKSM 110 A2	3050 mm	100 mm	110 mm	1 mm	nem	nemesacél	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6059190	m	3 m
MKSM 120 A2	3050 mm	200 mm	110 mm	1 mm	nem	nemesacél	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6059194	m	3 m
MKSM 130 A2	3050 mm	300 mm	110 mm	1 mm	nem	nemesacél	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6059196	m	3 m
MKSM 140 A2	3050 mm	400 mm	110 mm	1 mm	nem	nemesacél	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6059198	m	3 m
MKSM 150 A2	3050 mm	500 mm	110 mm	1 mm	nem	nemesacél	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6059200	m	3 m
MKSM 160 A2	3050 mm	600 mm	110 mm	1 mm	nem	nemesacél	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6059202	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység

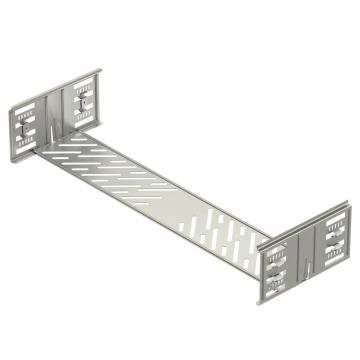

Magic hosszanti összekötő készlet, A2	KTSMV 160 A2	6069146	Darab	1 Darab

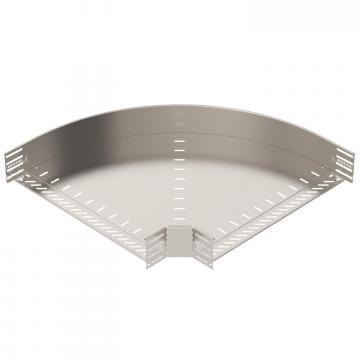

90°-os sarokidom 110 A2	RB 90 160 A2	6036870	Darab	1 Darab

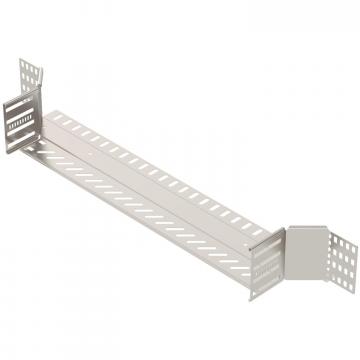

beépíthető leágazóidom 110 A2	RAA 160 A2	6042355	Darab	1 Darab

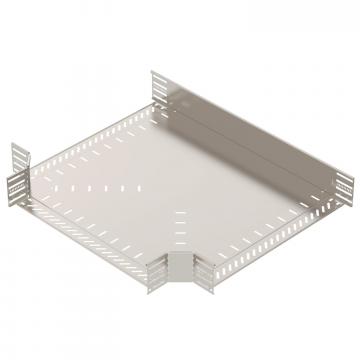

T-leágazóidom 110/600 A2	RT 160 A2	6038370	Darab	1 Darab
Fedél forgóretesszel, A2	DRL 600 A2	6052975	m	3 m
Válaszfal, 110 A2	TSG 110 A2	6062255	m	3 m
