Kábeltálca MKS-Magic® 110, A2 3050 | 300 | 110 | 1 | nem | nemesacél | rozsdamentes acél, 1.4301 | felületkezelés nélkül, utókezelt

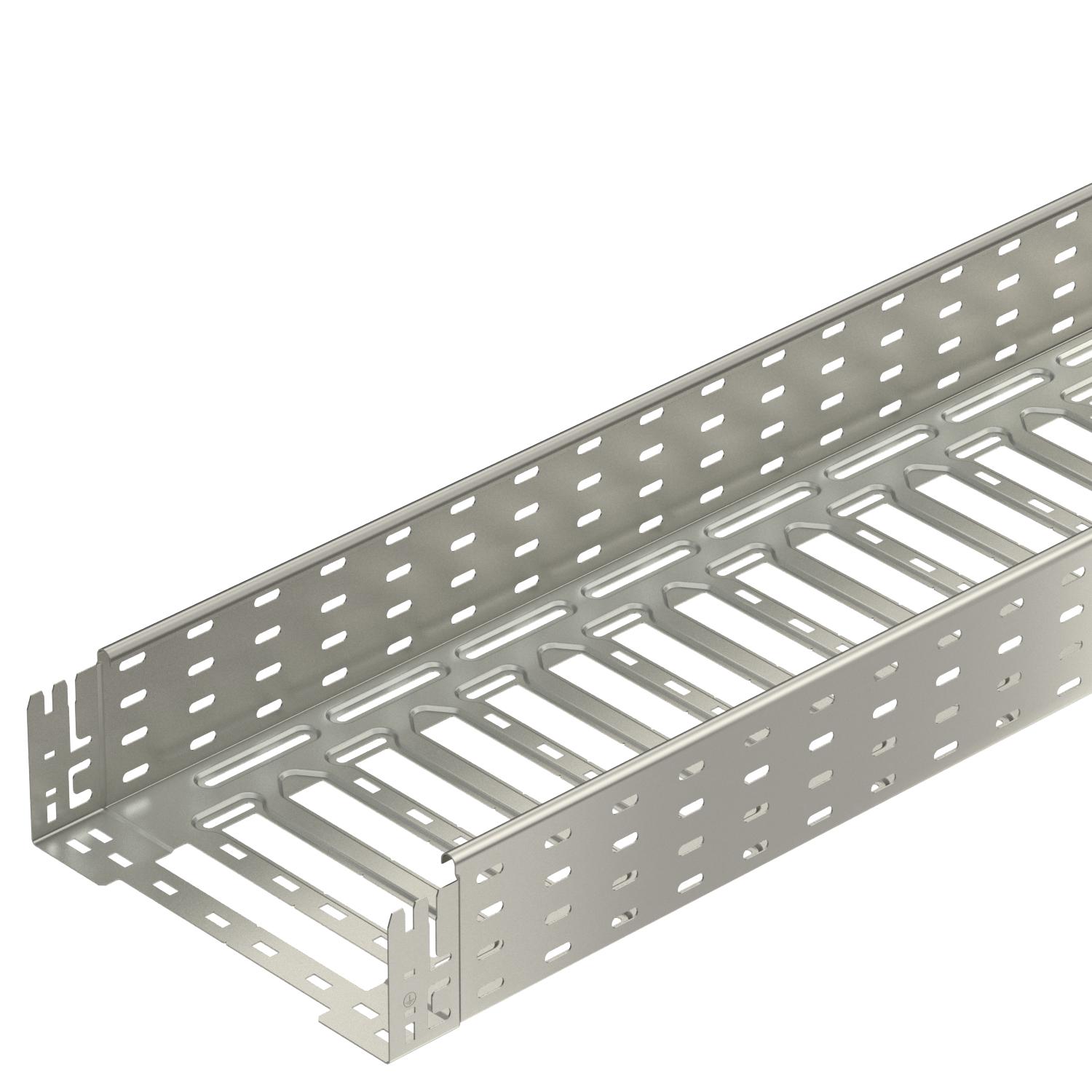

Kábeltálca MKS-Magic® 110, A2

Rend. szám 6059196 | EAN-kód 4012195831181

Rend. szám / Típus

Hossz	3050 mm

Szélesség

Magasság	110 mm

Lemezvastagság	1 mm

Tűzálló kábelrendszerek –	nem

Szín	nemesacél

Anyag	rozsdamentes acél, 1.4301

Felület	felületkezelés nélkül, utókezelt

Termékleírás

Termékleírás

Kábeltálca beépített gyorsösszekötő rendszerrel. A kábeltálca hasznos hossza 3.000 mm.

A kábeltálca 7 x 20 mm-es oldalsó perforációval rendelkezik a kiegészítő csatlakoztatási és szerelési elemek telepítéséhez.

200 mm szélességtől VdS 2092. sz irányelv szerinti 30%-os perforálási arány, beépített oltóberendezés alatti alkalmazáshoz.

Garantált a folyamatos potenciálkiegyenlítés kiegészítő alkatrészek nélkül.

Műszaki adatok

Műszaki adatok

Anyag	rozsdamentes acél, 1.4301
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
Fedéllel	nem
Felület	felületkezelés nélkül, utókezelt
Hasznos hosszúság	3000 mm
Hasznos keresztmetszet	328 cm²
Hasznos keresztmetszet	32800 mm²
Lemezvastagság	1 mm
Mágneses árnyékoló csillapítás fedél nélkül	20 dB
Mágneses árnyékoló csillapítás fedéllel	50 dB
Méret	110x300x3050

Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	Integrált összekötő
Rozsdamentes acél, maratott	nem
Sprinkler berendezés betét	igen
Szerelőfurat az alján	igen
Szín	nemesacél
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Méretek

B méret	300 mm
Hossz	3050 mm
L méret	180 mm
Magasság	110 mm

Szélesség	300 mm
x méret	196 mm
y méret	262 mm

Terhelések

Támaszköz 1,5 m	1,45 kN/m
Támaszköz 2,0 m	1,2 kN/m

Támaszköz 2,5 m	0,95 kN/m
Támaszköz 3,0 m	0,7 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	20,8717 kg CO2e / 1 Méter
CO₂ Footprint (GWP)	20,8717 kg CO₂e

Declared Unit (LCA)	méter
Declared Unit Quantity (LCA)	1

Műszaki adatok

MKSM 110 típusú kábelcsatorna terhelési diagramja

Minden típus

Minden típus

Típus	Hossz	Szélesség	Magasság	Lemezvastagság	Tűzálló kábelrendszerek –	Szín	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
MKSM 110 A2	3050 mm	100 mm	110 mm	1 mm	nem	nemesacél	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6059190	m	3 m
MKSM 120 A2	3050 mm	200 mm	110 mm	1 mm	nem	nemesacél	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6059194	m	3 m
MKSM 130 A2	3050 mm	300 mm	110 mm	1 mm	nem	nemesacél	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6059196	m	3 m
MKSM 140 A2	3050 mm	400 mm	110 mm	1 mm	nem	nemesacél	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6059198	m	3 m
MKSM 150 A2	3050 mm	500 mm	110 mm	1 mm	nem	nemesacél	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6059200	m	3 m
MKSM 160 A2	3050 mm	600 mm	110 mm	1 mm	nem	nemesacél	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6059202	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység

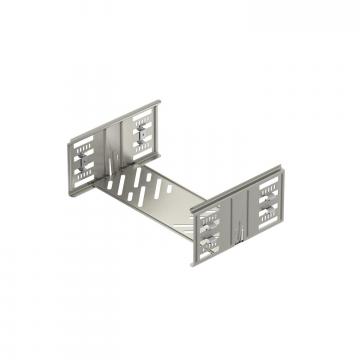

Magic hosszanti összekötő készlet, A2	KTSMV 130 A2	6069140	Darab	1 Darab

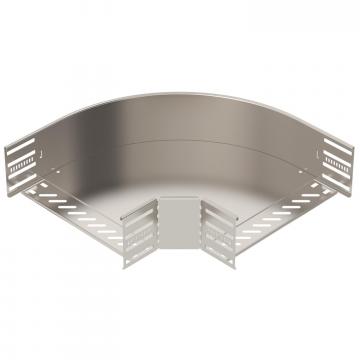

90°-os sarokidom 110 A2	RB 90 130 A2	6036864	Darab	1 Darab

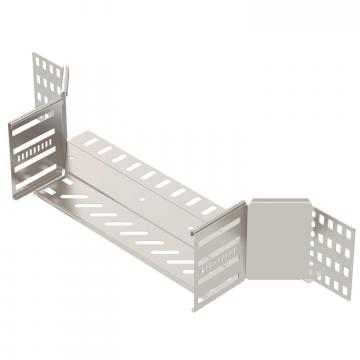

beépíthető leágazóidom 110 A2	RAA 130 A2	6042349	Darab	1 Darab

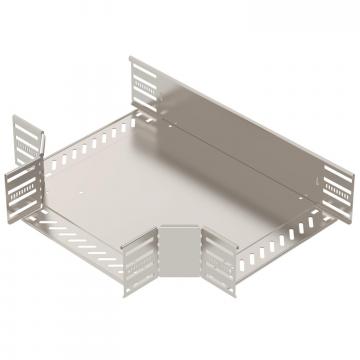

T-leágazóidom 110/300 A2	RT 130 A2	6038364	Darab	1 Darab
Fedél forgóretesszel, A2	DRL 300 A2	6052908	m	3 m
Válaszfal, 110 A2	TSG 110 A2	6062255	m	3 m
