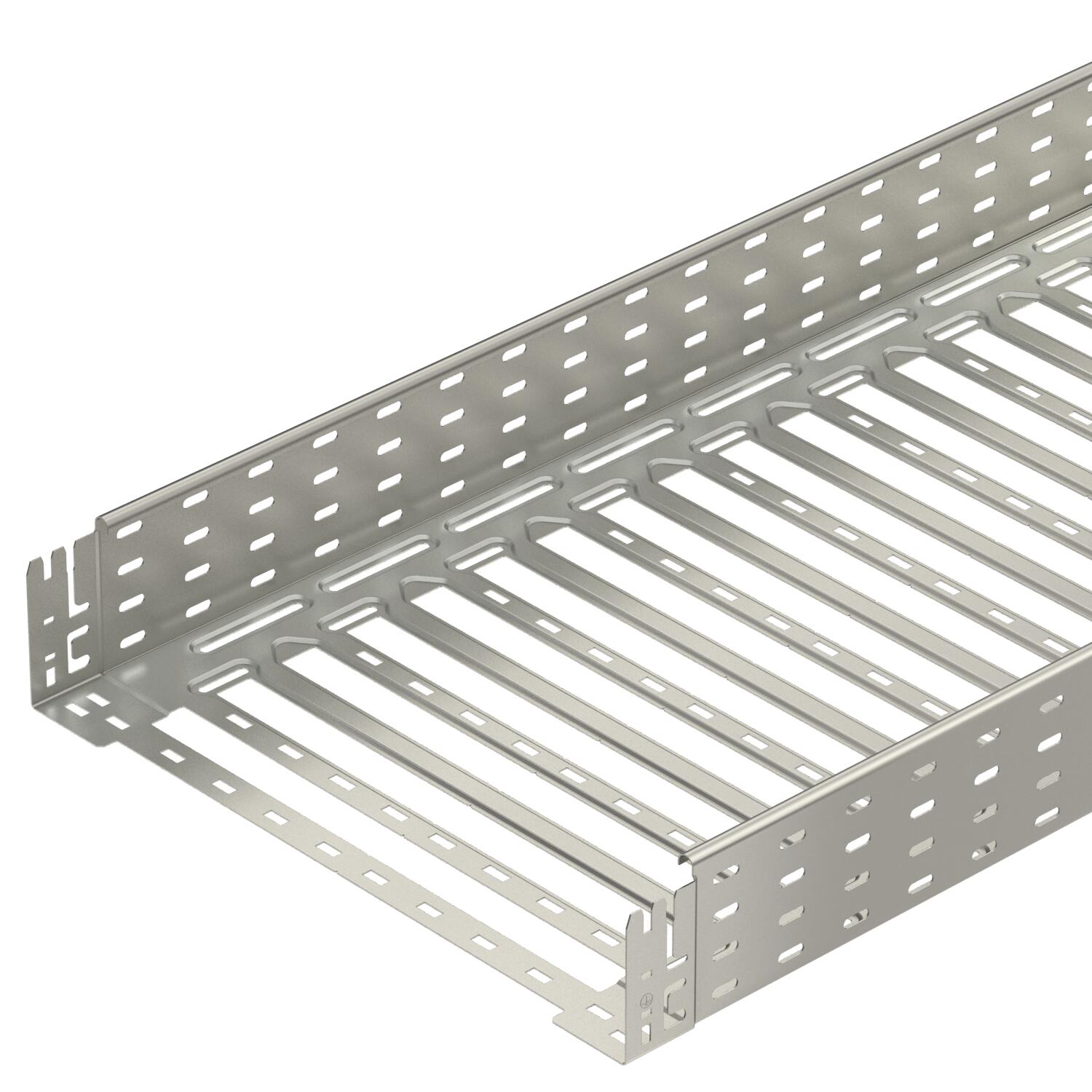

Kábeltálca MKS-Magic® 110, A2
Rend. szám 6059200 | EAN-kód 4012195831235
- Termékleírás
-
TermékleírásKábeltálca beépített gyorsösszekötő rendszerrel. A kábeltálca hasznos hossza 3.000 mm.
A kábeltálca 7 x 20 mm-es oldalsó perforációval rendelkezik a kiegészítő csatlakoztatási és szerelési elemek telepítéséhez.
200 mm szélességtől VdS 2092. sz irányelv szerinti 30%-os perforálási arány, beépített oltóberendezés alatti alkalmazáshoz.
Garantált a folyamatos potenciálkiegyenlítés kiegészítő alkatrészek nélkül.
-
- Műszaki adatok
-
Műszaki adatok
Anyag rozsdamentes acél, 1.4301 Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással Fedéllel nem Felület felületkezelés nélkül, utókezelt Hasznos hosszúság 3000 mm Hasznos keresztmetszet 548 cm² Hasznos keresztmetszet 54800 mm² Lemezvastagság 1 mm Mágneses árnyékoló csillapítás fedél nélkül 20 dB Mágneses árnyékoló csillapítás fedéllel 50 dB Méret 110x500x3050 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele Integrált összekötő ROHS-konform igen Rozsdamentes acél, maratott nem Sprinkler berendezés betét igen Szerelőfurat az alján igen Szín nemesacél Terhelésteszt típusa az IEC 61537 szerint II. típus termékcsalád MKSM-sorozat Tűzálló kábelrendszerek – nem Méretek
B méret 500 mm Hossz 3050 mm L méret 380 mm Magasság 110 mm Szélesség 500 mm x méret 396 mm y méret 462 mm Terhelések
Támaszköz 1,5 m 1,1 kN/m Támaszköz 2,0 m 0,95 kN/m Támaszköz 2,5 m 0,8 kN/m Támaszköz 3,0 m 0,65 kN/m CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 28,5146 kg CO2e / 1 Méter CO₂ Footprint (GWP) 28,5146 kg CO₂e Declared Unit méter Declared Unit Quantity 1 Műszaki adatok
MKSM 110 típusú kábelcsatorna terhelési diagramja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

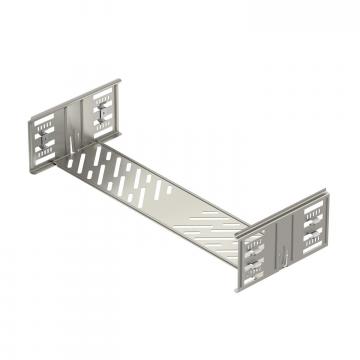

Magic hosszanti összekötő készlet, A2
KTSMV 150 A2 6069144 1 Darab

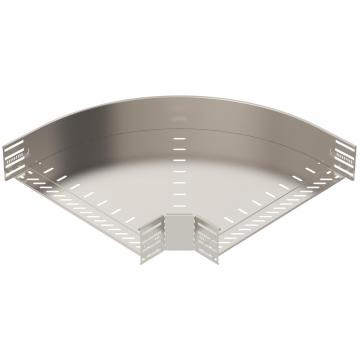

90°-os sarokidom 110 A2
RB 90 150 A2 6036868 1 Darab

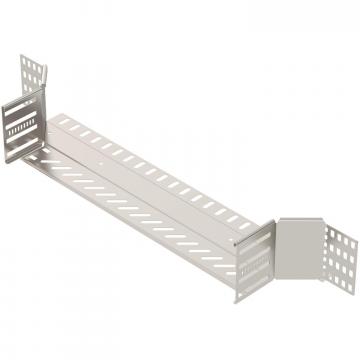

beépíthető leágazóidom 110 A2
RAA 150 A2 6042353 1 Darab

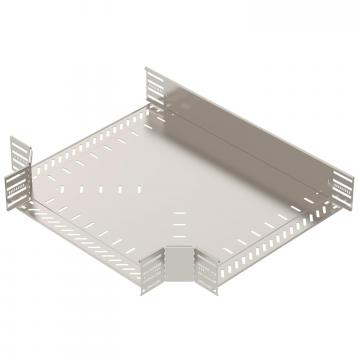

T-leágazóidom 110/500 A2
RT 150 A2 6038368 1 Darab
Fedél forgóretesszel, A2
DRL 500 A2 6052959 3 m
Válaszfal, 110 A2
TSG 110 A2 6062255 3 m - Letöltések
-
EU megfelelőségi nyilatkozat MKSM 150 A2 / 6059200 , 0.13MB , pdfUK megfelelőségi nyilatkozat MKSM 150 A2 / 6059200 , 0.09MB , pdfREACH Megfelelőségi nyilatkozat MKSM 150 A2 / 6059200 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat MKSM 150 A2 / 6059200 , 0.13MB , pdfKörnyezetvédelmi terméknyilatkozat, (EPD) MKSM 150 A2 / 6059200 , 2.03MB , pdfJelhasználati engedély VDE jelölésengedély KTS Magic , 0.18MB , pdfSzerelési útmutató Rastbare Kabelrinnensysteme Magic , 12.16MB , pdf
