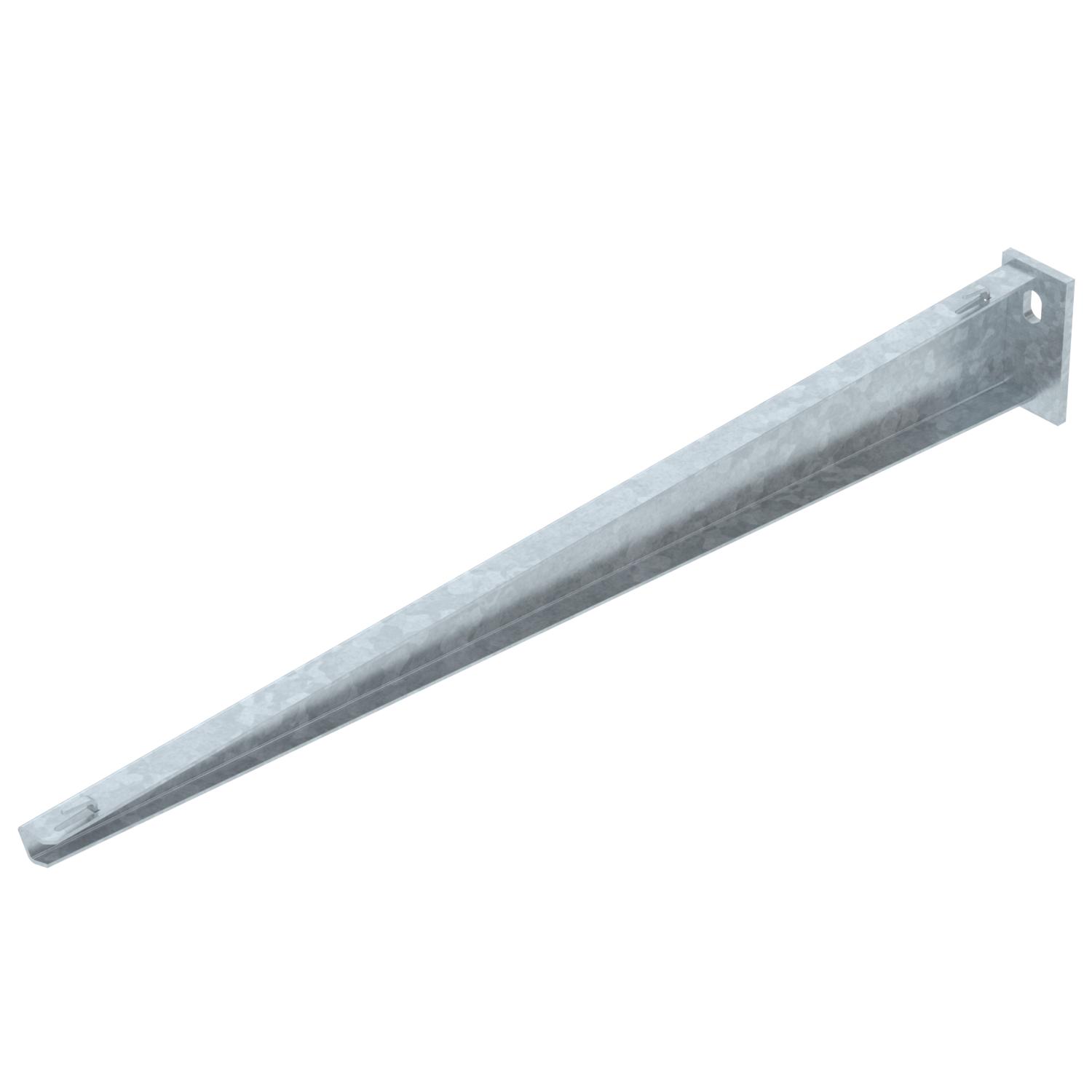

Fali és oszlopkonzol AWG 15 FT
Rend. szám 6420616 | EAN-kód 4012196662777
- Termékleírás
-
TermékleírásKönnyű kivitelű hajlított acéllemez-konzol hegesztett fejlemezzel rácsos kábeltálcák csavarok használata nélküli rögzítéséhez.; szerelhető: oldalfalra és oszlopra.
400 mm konzolszélességtől az U-oszlop mindkét szárán átmenő, SKS típusú hatlapfejű csavarokkal kell szerelni. Ehhez a megfelelő közdarabot is alkalmazni kell.
-
- Műszaki adatok
-
Műszaki adatok
...max. szélességhez 600 mm ...min. szélességhez 600 Anyag acél F kN-ban 1,5 kN Felület merítetten tűzihorganyzott Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Méret B610mm ROHS-konform igen Rozsdamentes acél, maratott nem Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm termékcsalád AW 15-sorozat Tűzálló kábelrendszerek – nem Méretek

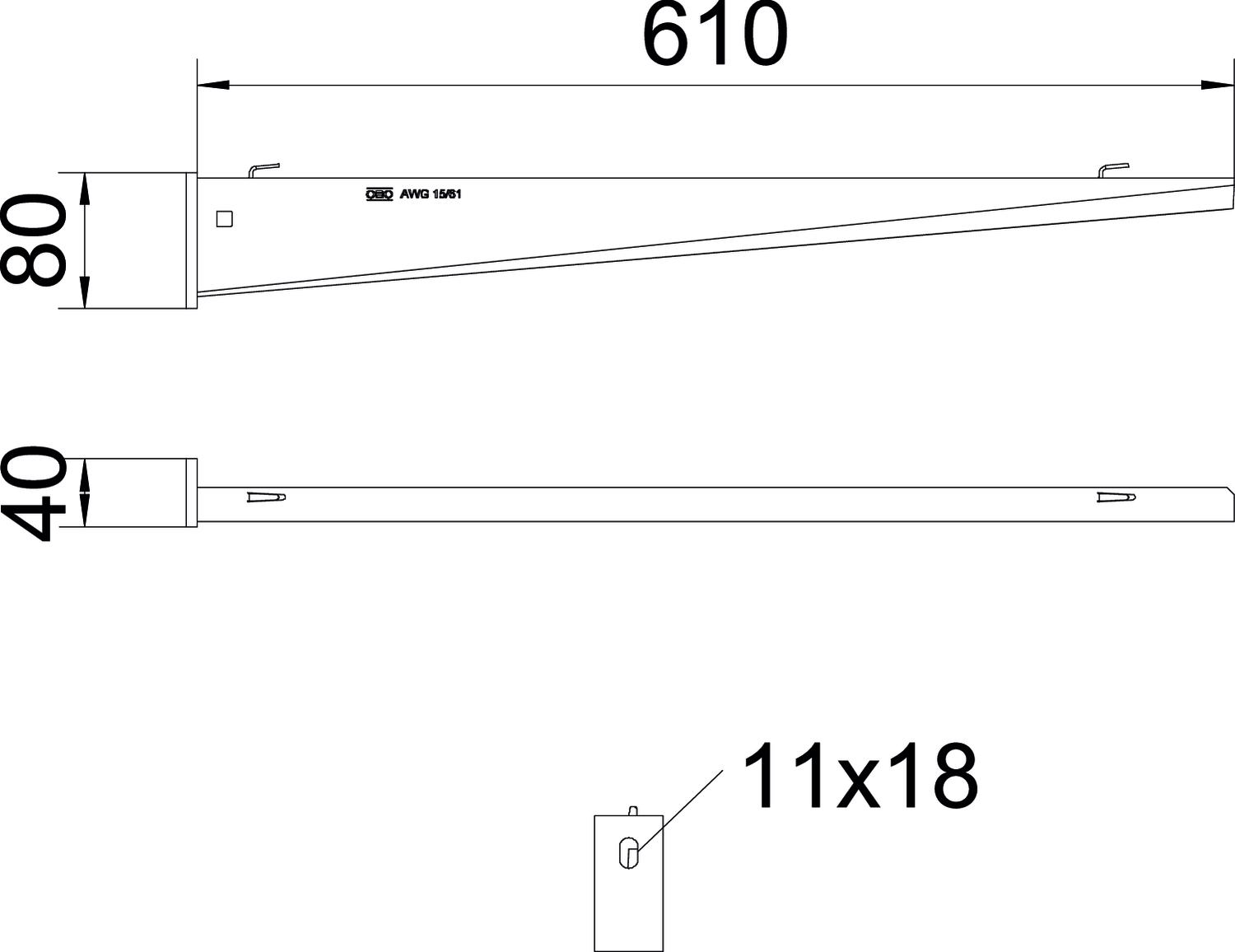

A méret 40 mm B méret 610 mm H méret 80 mm Hossz 40 mm Magasság 80 mm Szélesség 610 mm CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 1,9465 kg CO2e / 1 Darab CO₂ Footprint (GWP) 1,9465 kg CO₂e Declared Unit Darab Declared Unit Quantity 1 Műszaki adatok
AWG 15 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Konzolhossz mm-ben
-
- Minden típus
-
Minden típus
