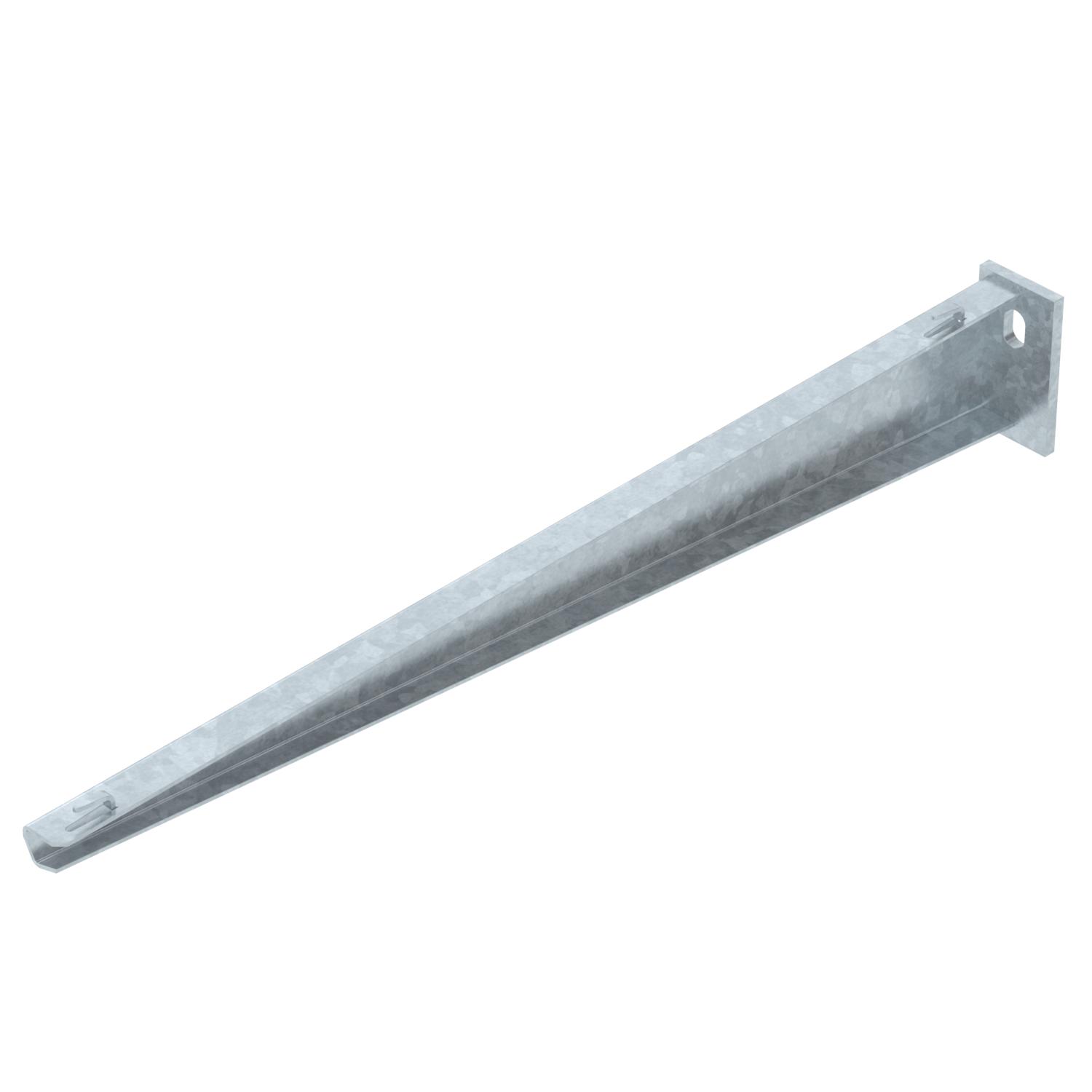

Fali és oszlopkonzol AWG 15 FT
Rend. szám 6420614 | EAN-kód 4012196662715
- Termékleírás
-
TermékleírásKönnyű kivitelű hajlított acéllemez-konzol hegesztett fejlemezzel rácsos kábeltálcák csavarok használata nélküli rögzítéséhez.; szerelhető: oldalfalra és oszlopra.
400 mm konzolszélességtől az U-oszlop mindkét szárán átmenő, SKS típusú hatlapfejű csavarokkal kell szerelni. Ehhez a megfelelő közdarabot is alkalmazni kell.
-
- Műszaki adatok
-
Műszaki adatok

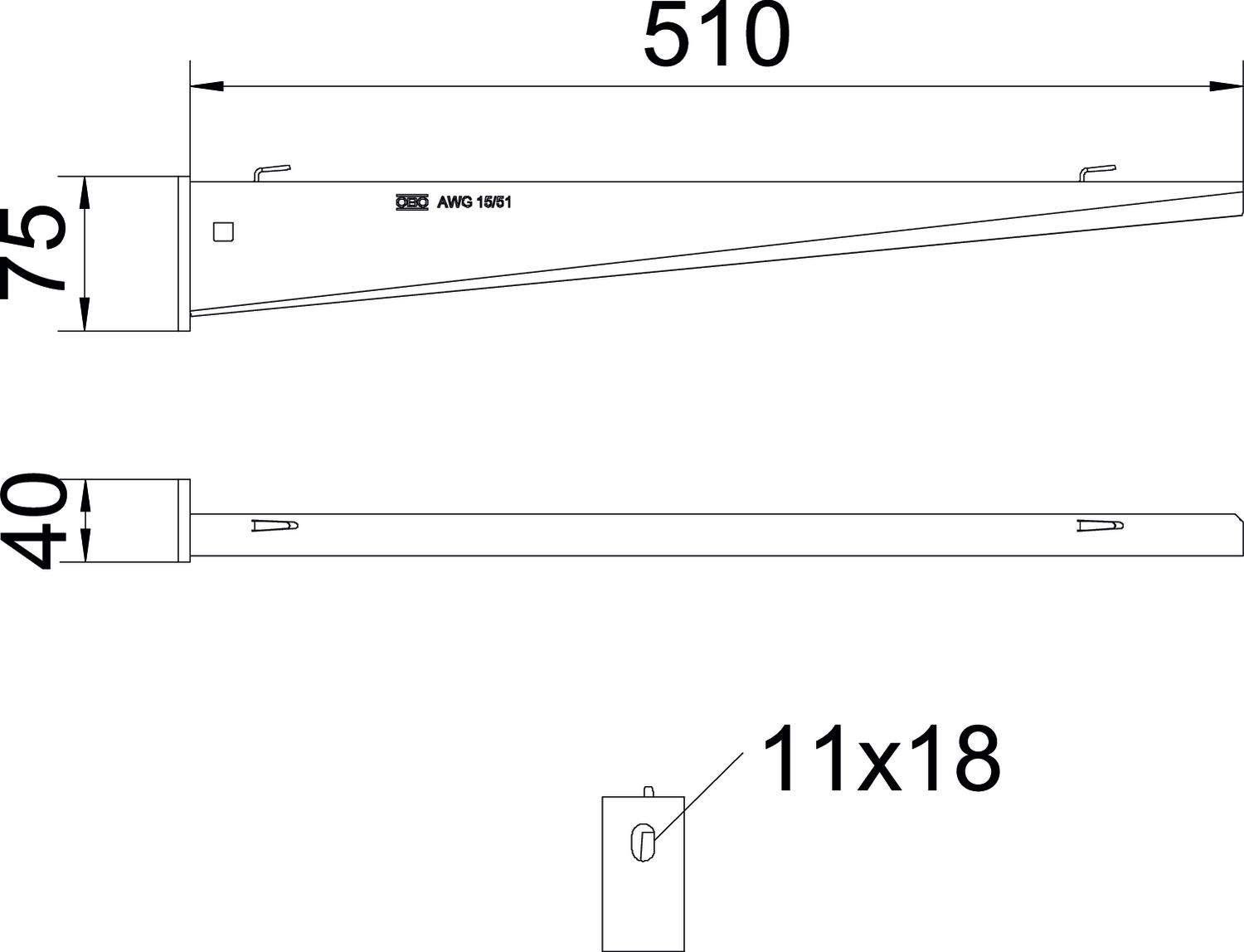

...max. szélességhez 500 mm ...min. szélességhez 500 A méret 40 mm Anyag acél B méret 510 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 1,7051 kg CO2e / 1 Darab F kN-ban 1,5 kN Felület merítetten tűzihorganyzott H méret 75 mm Hossz 40 mm Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Magasság 75 mm Méret B510mm Rozsdamentes acél, maratott nem Szélesség 510 mm Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AWG 15 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Konzolhossz mm-ben
-
- Minden típus
-
Minden típus
