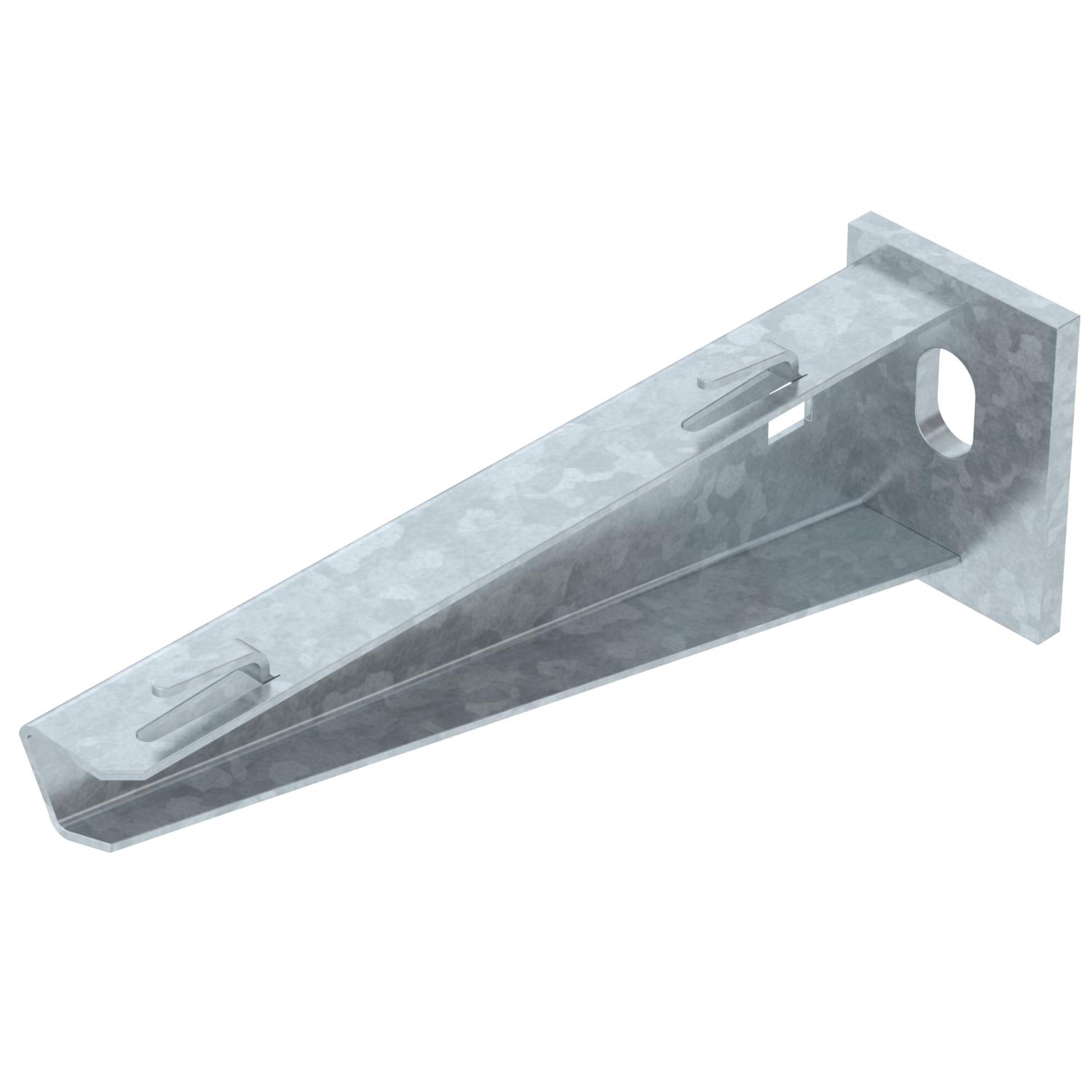

Fali és oszlopkonzol AWG 15 FT
Rend. szám 6420607 | EAN-kód 4012196079155
- Termékleírás
-
TermékleírásKönnyű kivitelű hajlított acéllemez-konzol hegesztett fejlemezzel rácsos kábeltálcák csavarok használata nélküli rögzítéséhez.; szerelhető: oldalfalra és oszlopra.
400 mm konzolszélességtől az U-oszlop mindkét szárán átmenő, SKS típusú hatlapfejű csavarokkal kell szerelni. Ehhez a megfelelő közdarabot is alkalmazni kell.
-
- Műszaki adatok
-
Műszaki adatok
...max. szélességhez 160 mm ...min. szélességhez 160 Anyag acél F kN-ban 1,5 kN Felület merítetten tűzihorganyzott Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Méret B160mm Rozsdamentes acél, maratott nem Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Méretek

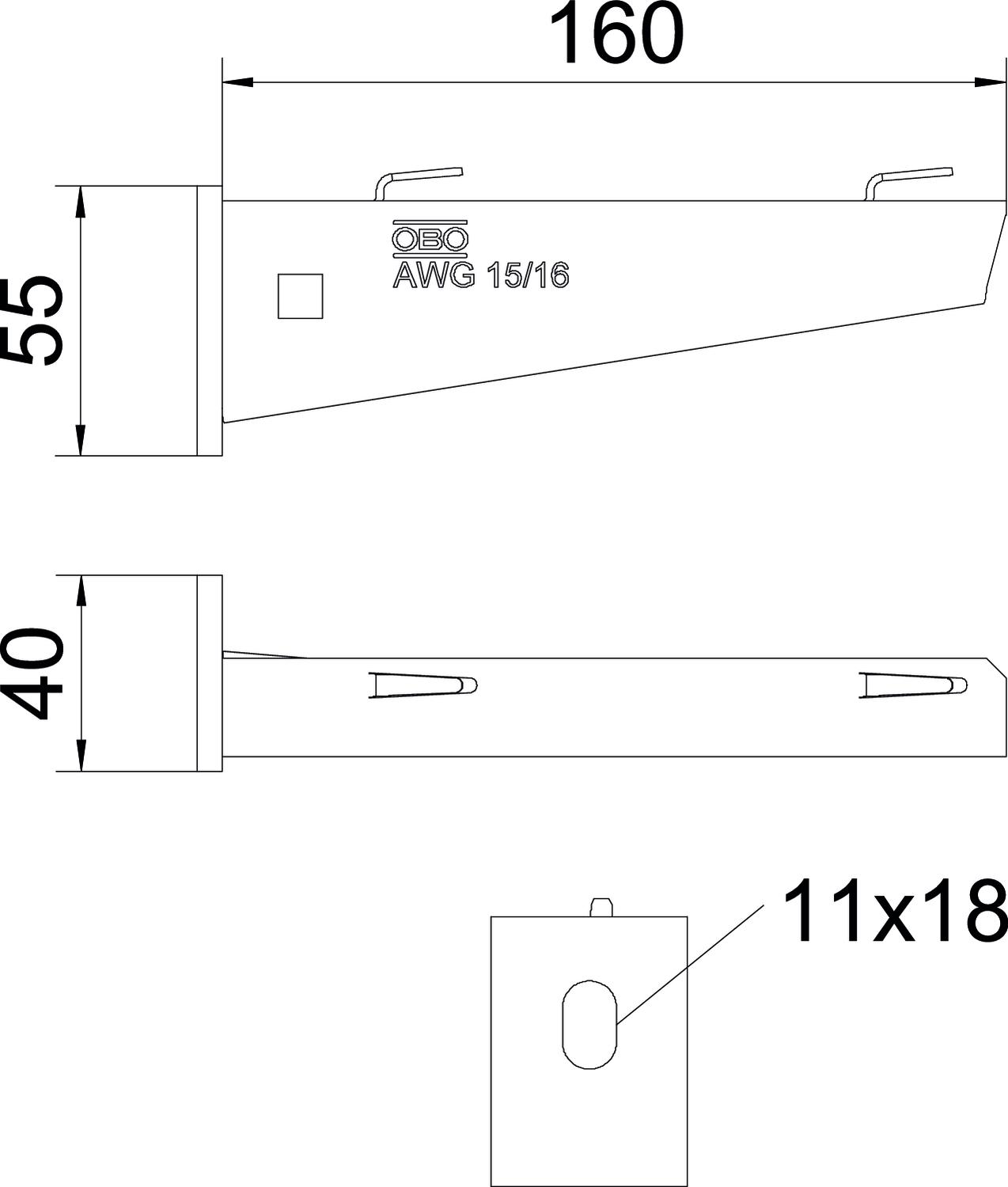

A méret 40 mm B méret 160 mm H méret 55 mm Hossz 40 mm Magasság 55 mm Szélesség 160 mm CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 0,4702 kg CO2e / 1 Darab CO₂ Footprint (GWP) 0,4702 kg CO₂e Declared Unit (LCA) Darab Declared Unit Quantity (LCA) 1 Műszaki adatok
AWG 15 típusú konzol terhelési diagramja
