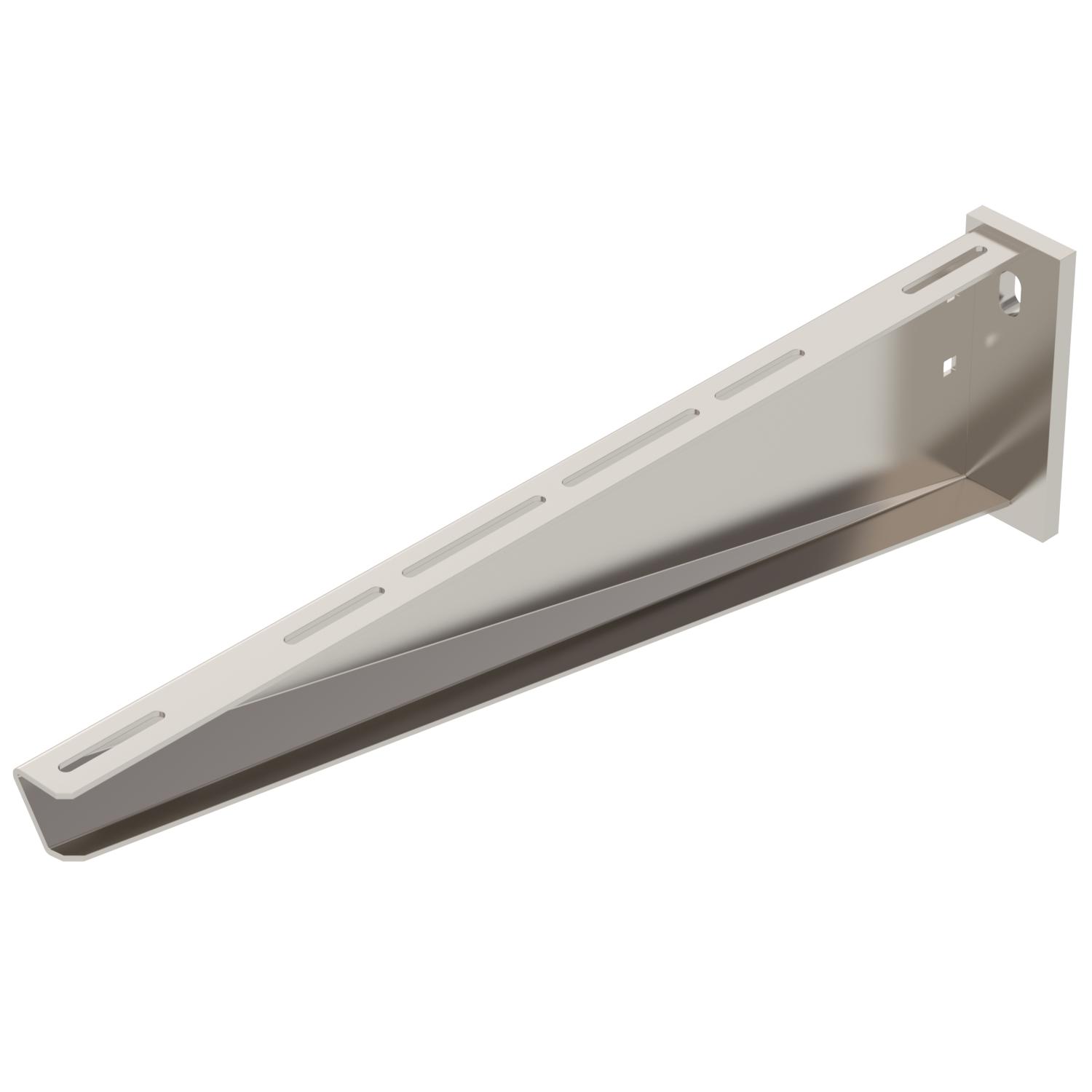

Fali és oszlopkonzol, AW 55 A4
Rend. szám 6418638 | EAN-kód 4012195913009
- Termékleírás
-
TermékleírásNehéz kivitelű fali és oszlopkonzol hegesztett fejlemezzel.
-
- Műszaki adatok
-

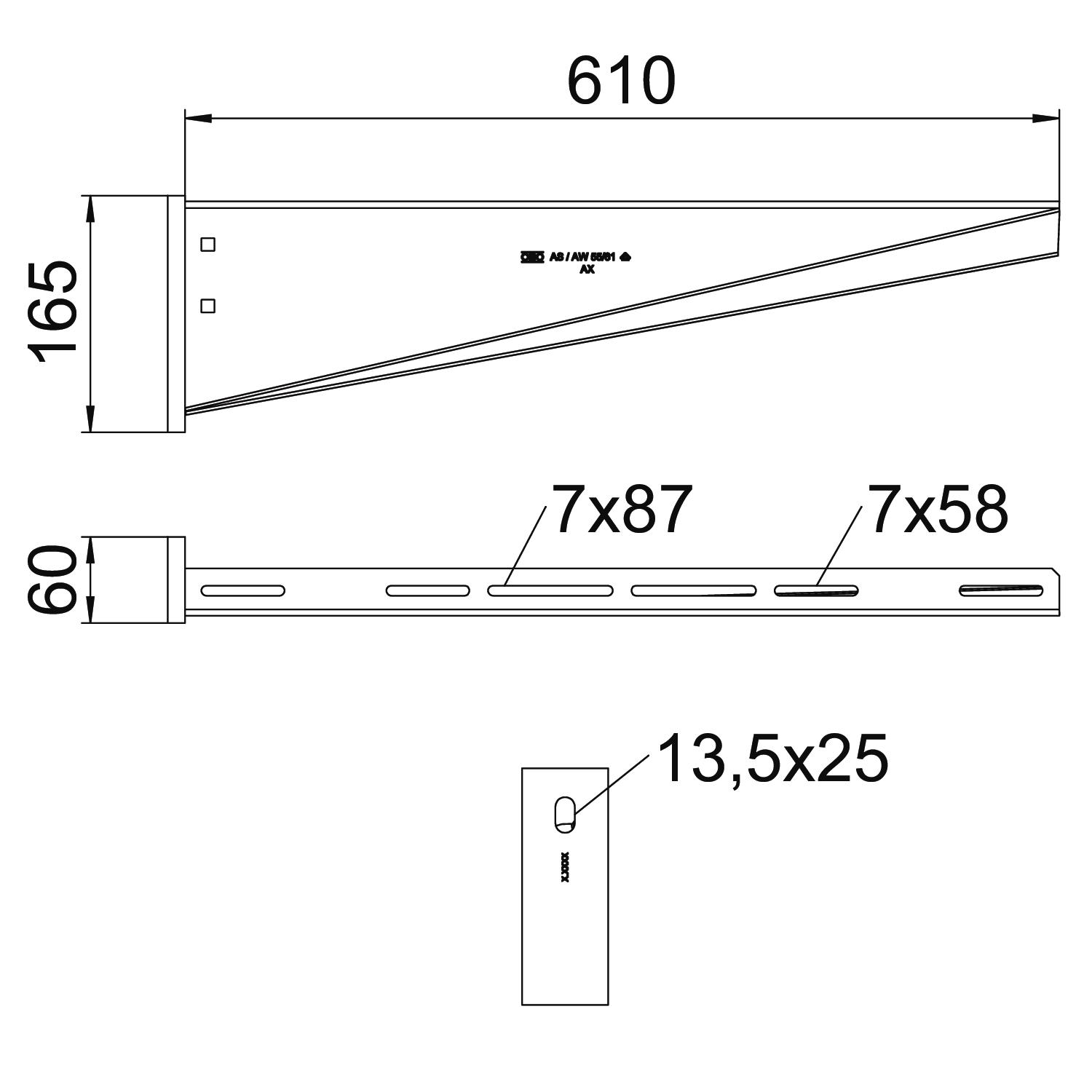

Méretek
A méret 60 mm Anyag rozsdamentes acél, 1.4571 B méret 610 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 17,0148 kg CO2e / 1 Darab F kN-ban 5,5 kN Felület felületkezelés nélkül, utókezelt H méret 165 mm hossz 60 mm Kivitel Fali és oszlopkonzolok lyukátmérő 13,5 mm Magasság 165 mm Méret B610mm Rozsdamentes acél, maratott igen szélesség 610 mm Szín nemesacél Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AW 55 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar alátéttel kombinált anyával
FRSB 6x12 A4 6406142 100 Darab - Letöltések
-
