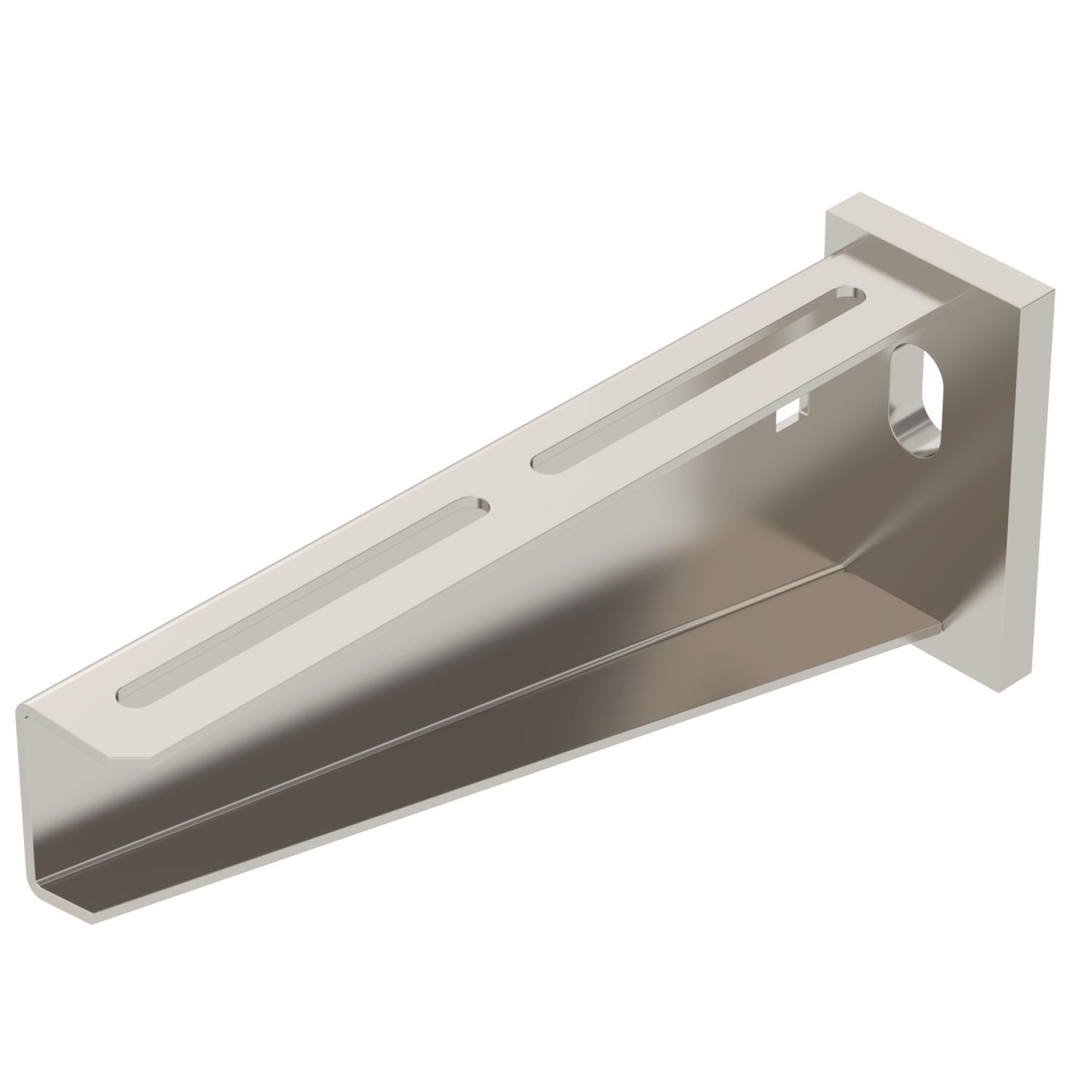

Fali és oszlopkonzol, AW 55 A4
Rend. szám 6418557 | EAN-kód 4012195912965
- Termékleírás
-
TermékleírásNehéz kivitelű fali és oszlopkonzol hegesztett fejlemezzel.
-
- Műszaki adatok
-

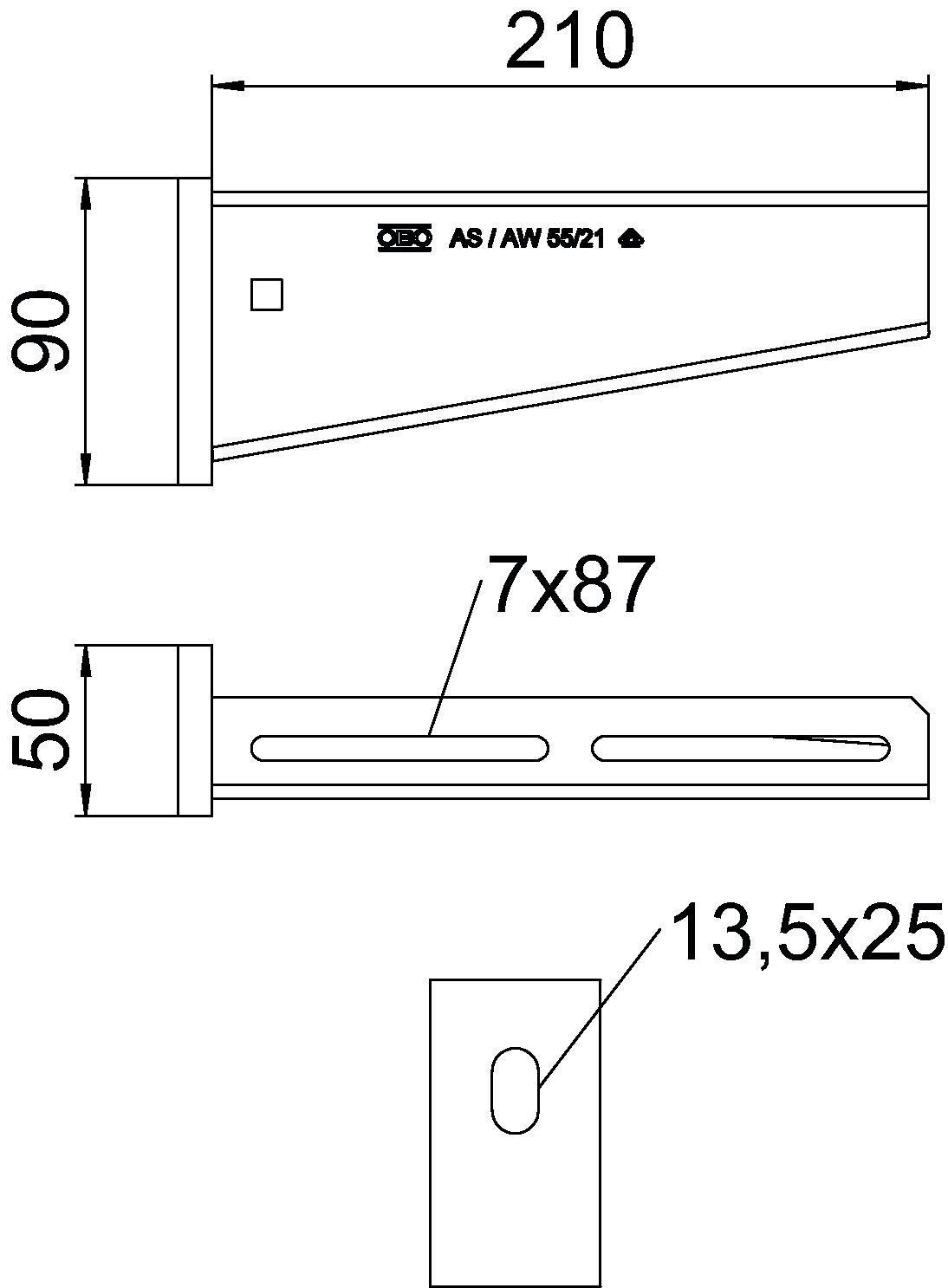

Méretek
A méret 50 mm Anyag rozsdamentes acél, 1.4571 B méret 210 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 4,4559 kg CO2e / 1 Darab F kN-ban 5,5 kN Felület felületkezelés nélkül, utókezelt H méret 90 mm hossz 50 mm Kivitel Fali és oszlopkonzolok lyukátmérő 13,5 mm Magasság 90 mm Méret B210mm Rozsdamentes acél, maratott igen szélesség 210 mm Szín nemesacél Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AW 55 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar alátéttel kombinált anyával
FRSB 6x12 A4 6406142 100 Darab - Letöltések
-
