Fali és oszlopkonzol, AW 55 A4
Rend. szám 6418573 | EAN-kód 4012195912972
- Termékleírás
-

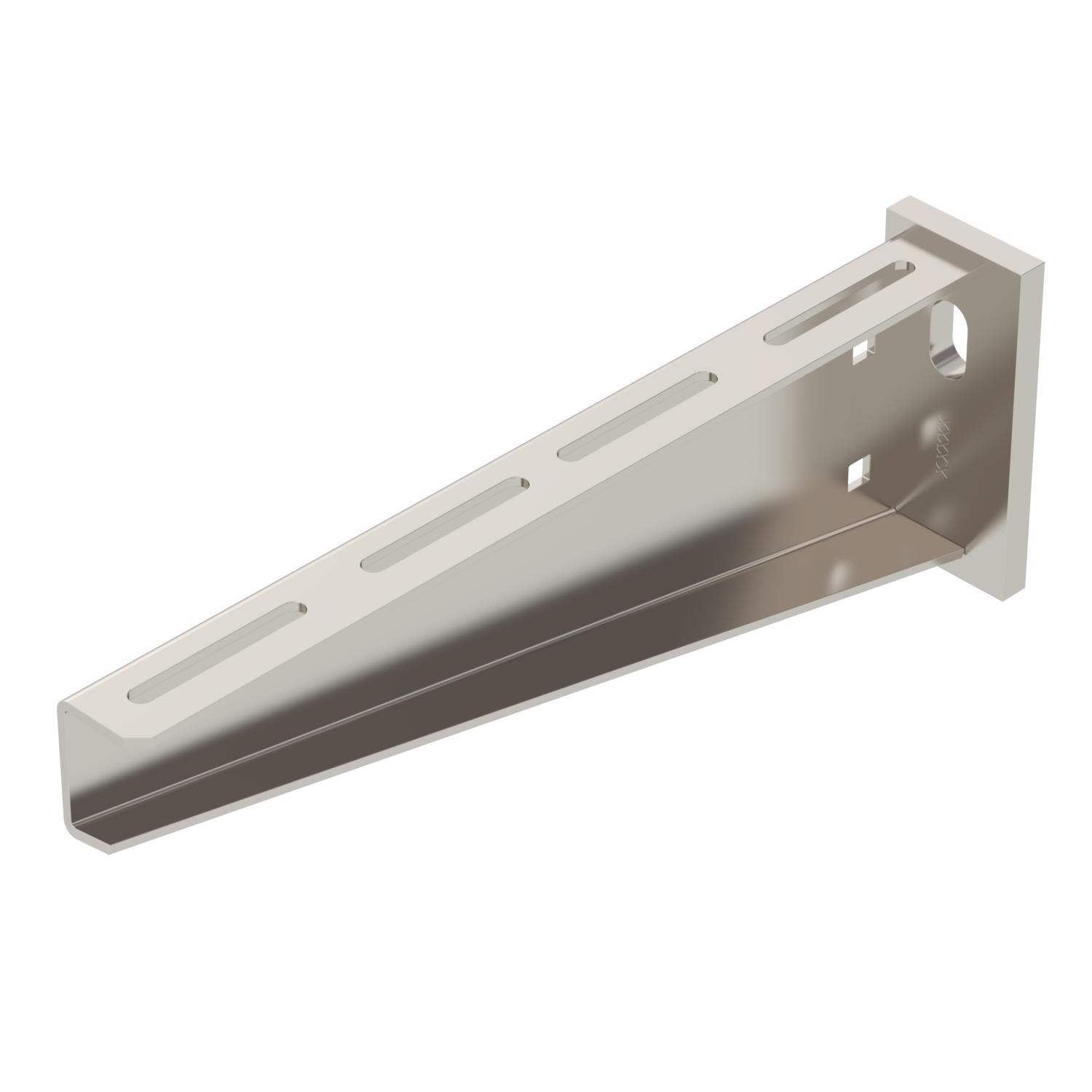

TermékleírásNehéz kivitelű fali és oszlopkonzol hegesztett fejlemezzel.
400 mm konzolszélességtől az U-oszlop mindkét szárán keresztülmenő, SKS típusú hatlapfejű csavarokkal kell szerelni. Ez esetben az adott profilnak megfelelő DSK típusú távtartóelemet is be kell építeni.
-
- Műszaki adatok
-
Műszaki adatok
Anyag rozsdamentes acél, 1.4571 F kN-ban 5,5 kN Felület felületkezelés nélkül, utókezelt Kivitel Fali és oszlopkonzolok lyukátmérő 13,5 mm Méret B310mm ROHS-konform igen Rozsdamentes acél, maratott igen Szín nemesacél Szögtartomány max. 90 mm Szögtartomány min. 90 mm termékcsalád AW 55-sorozat Tűzálló kábelrendszerek – nem Méretek

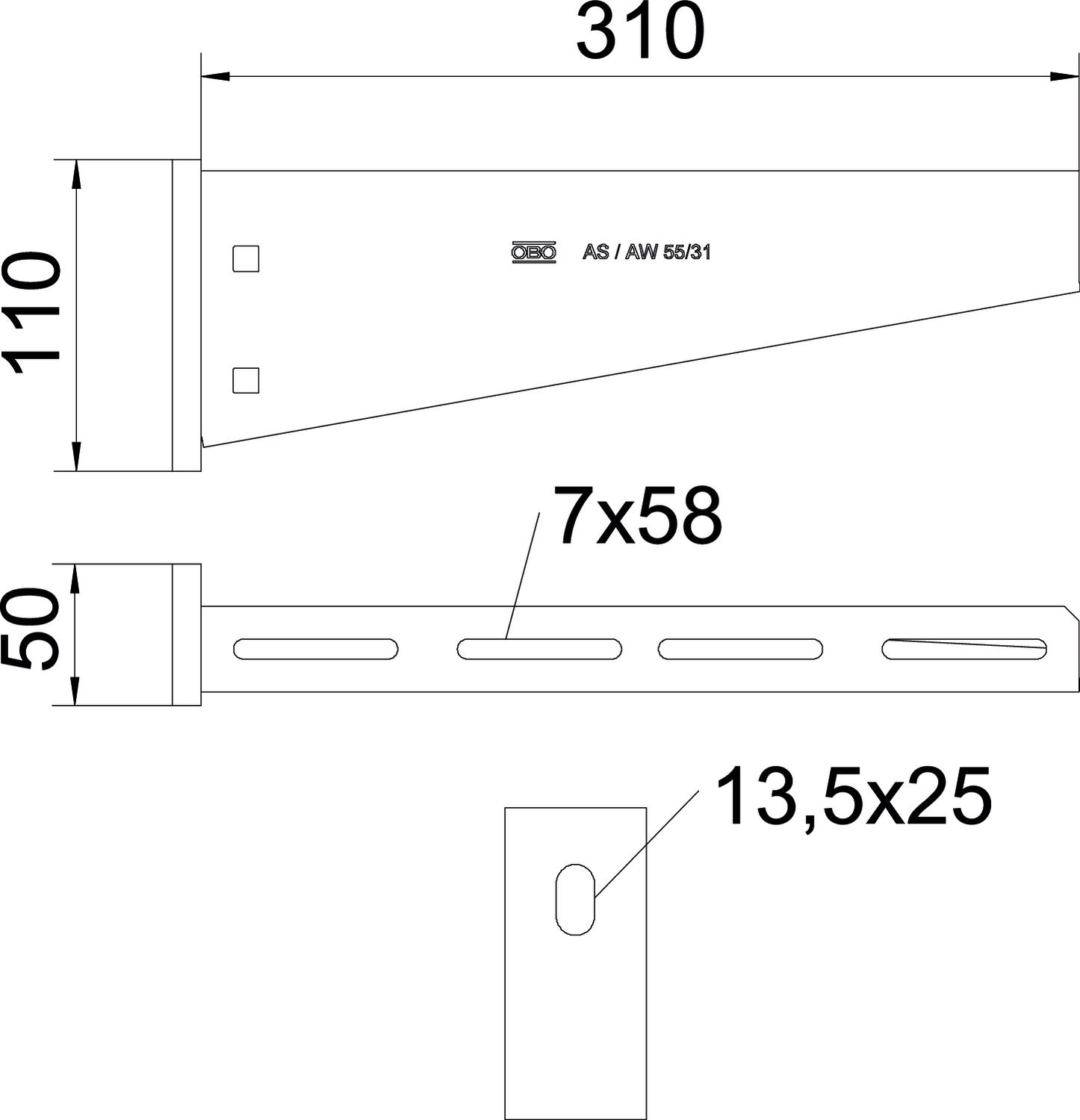

A méret 50 mm B méret 310 mm H méret 110 mm Hossz 50 mm Magasság 110 mm Szélesség 310 mm CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 6,7961 kg CO2e / 1 Darab CO₂ Footprint (GWP) 6,7961 kg CO₂e Declared Unit Darab Declared Unit Quantity 1 Műszaki adatok
AW 55 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar alátéttel kombinált anyával
FRSB 6x12 A4 6406142 100 Darab - Letöltések
-
