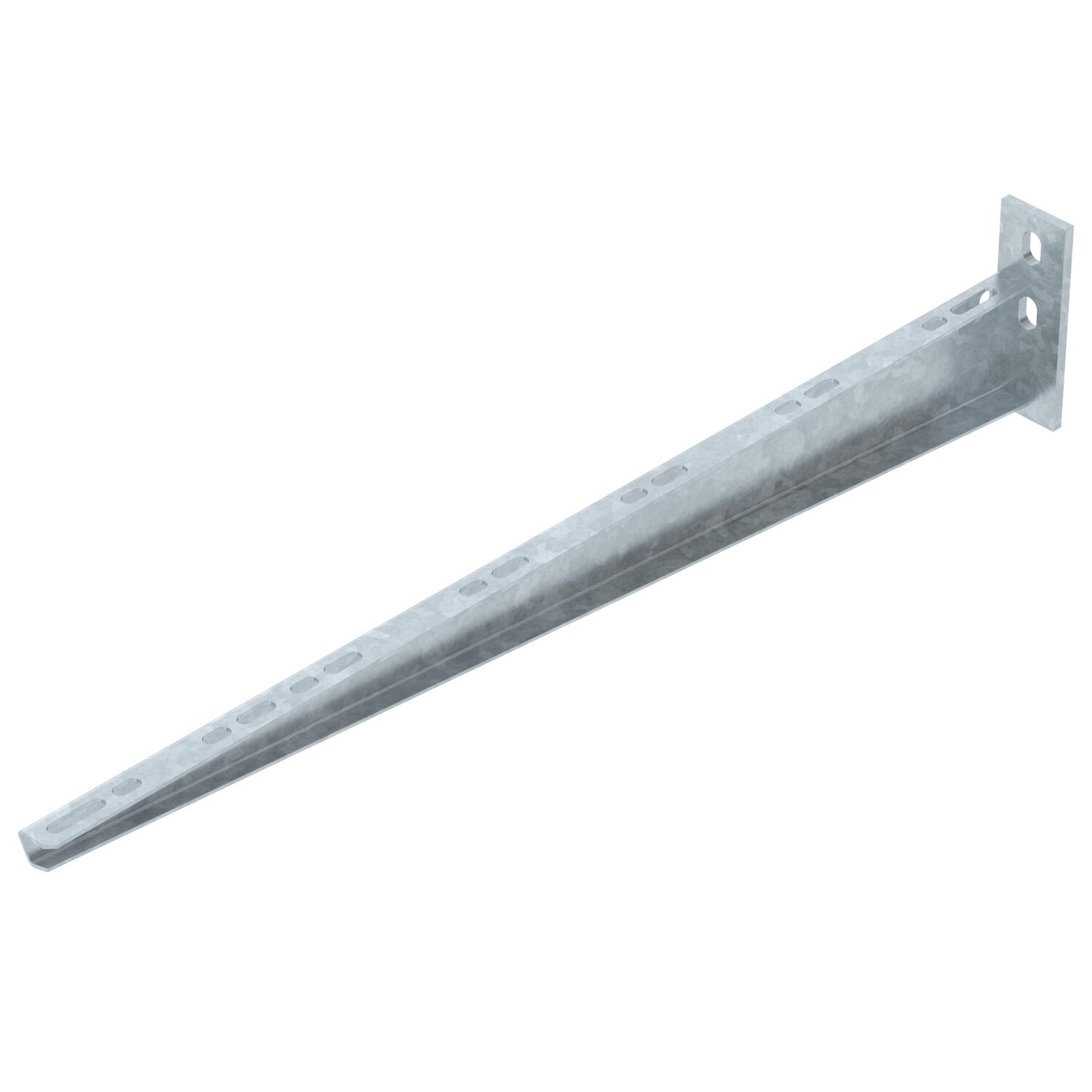

Fali- és oszlopkonzol, AW 15 2L
Rend. szám 6420927 | EAN-kód 4012195300120
- Termékleírás
-
TermékleírásFali- és oszlopkonzolok ráhegesztett fejlemezzel és rögzítőfuratokkal.
-
- Műszaki adatok
-

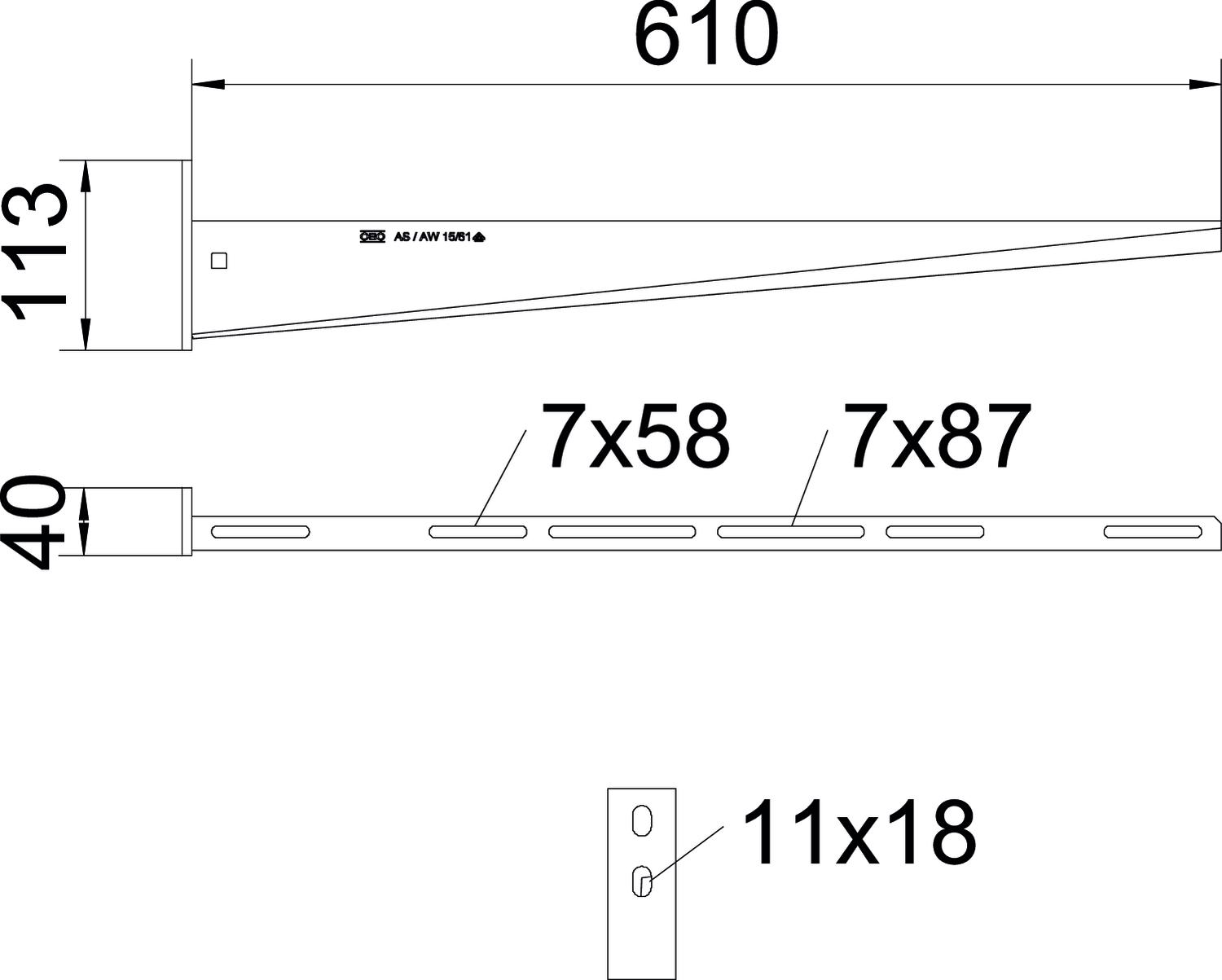

Méretek
A méret 40 mm Anyag acél B méret 610 mm F kN-ban 1,5 kN Felület merítetten tűzihorganyzott H méret 113 mm hossz 40 mm Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Magasság 113 mm Magasság 3,03 in Méret B610mm Rozsdamentes acél, maratott nem szélesség 610 mm szélesség 24 in Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AW 15 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával
FRSB 6x12 F 6406122 100 Darab - Letöltések
-
