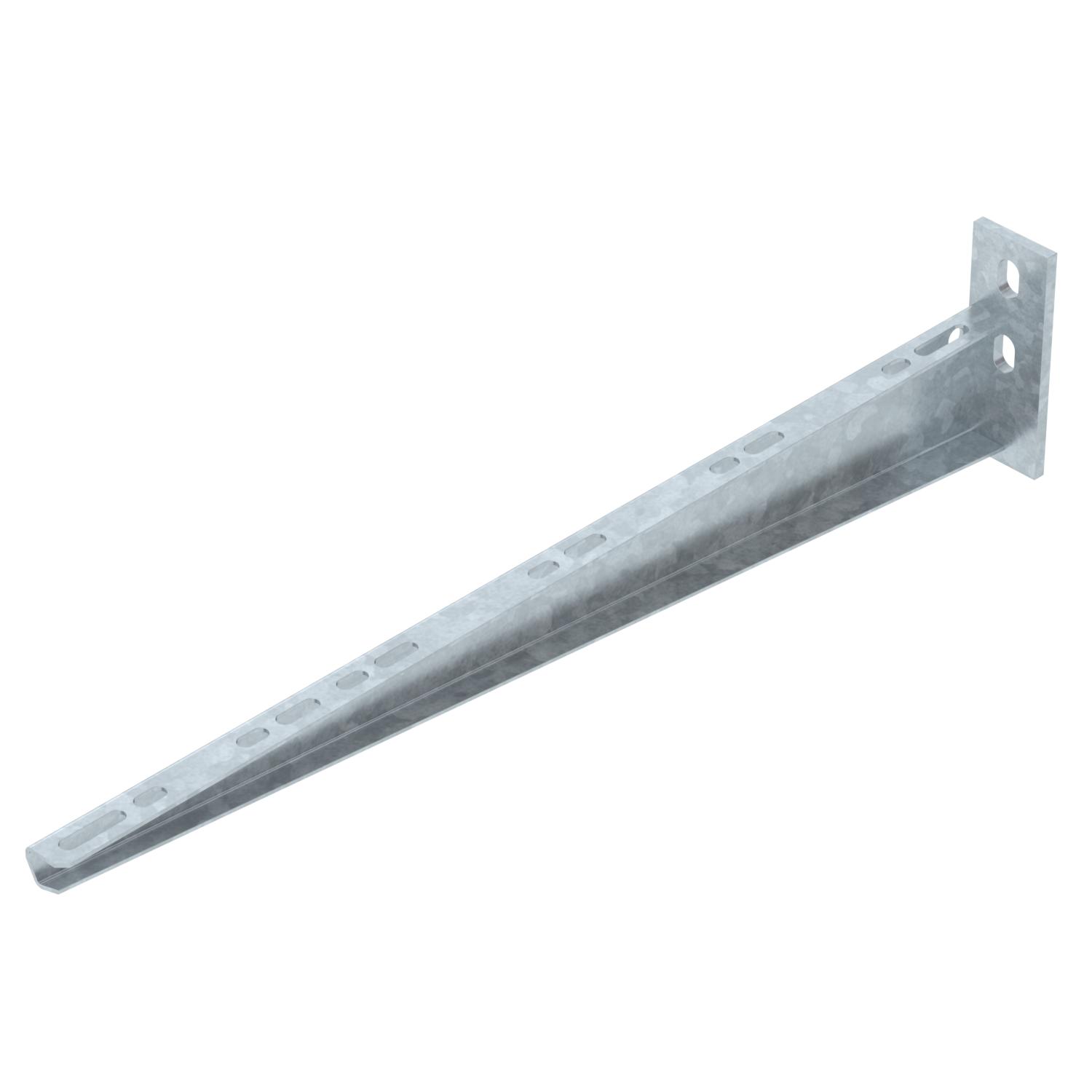

Fali- és oszlopkonzol, AW 15 2L
Rend. szám 6420924 | EAN-kód 4012195076841
- Termékleírás
-
TermékleírásFali- és oszlopkonzolok ráhegesztett fejlemezzel és rögzítőfuratokkal.
-
- Műszaki adatok
-

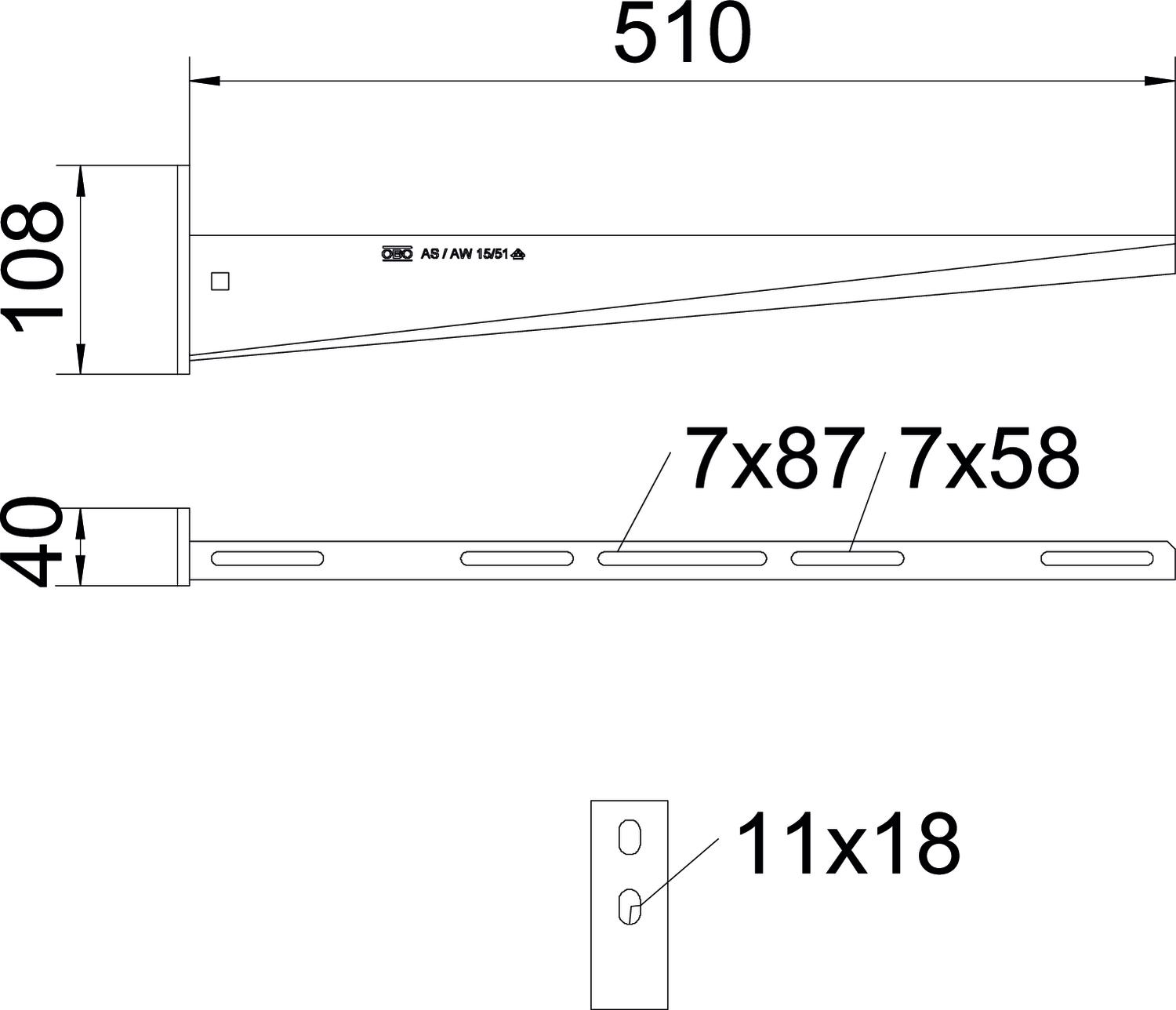

Méretek
A méret 40 mm Anyag acél B méret 510 mm F kN-ban 1,5 kN Felület merítetten tűzihorganyzott H méret 108 mm hossz 40 mm Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Magasság 2,83 in Magasság 108 mm Méret B510mm Rozsdamentes acél, maratott nem szélesség 20 in szélesség 510 mm Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AW 15 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával
FRSB 6x12 F 6406122 100 Darab - Letöltések
-
