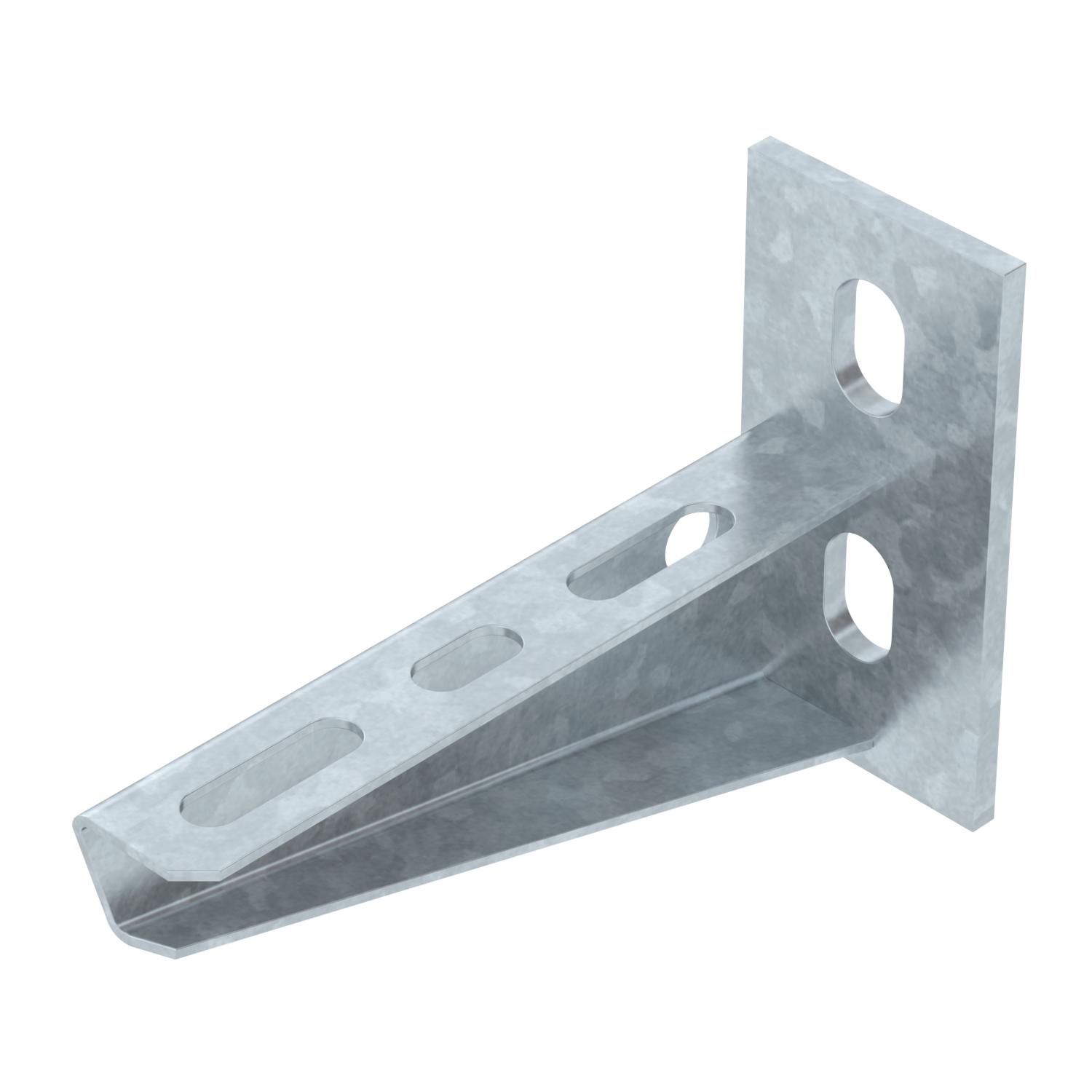

Fali- és oszlopkonzol, AW 15 2L
Rend. szám 6420909 | EAN-kód 4012195076773
- Termékleírás
-
TermékleírásFali- és oszlopkonzolok ráhegesztett fejlemezzel és rögzítőfuratokkal.
-
- Műszaki adatok
-
Méretek
A méret 40 mm Anyag acél B méret 110 mm F kN-ban 1,5 kN Felület merítetten tűzihorganyzott H méret 80 mm hossz 40 mm Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Magasság 80 mm Magasság 1,73 in Méret B110mm Rozsdamentes acél, maratott nem szélesség 4 in szélesség 110 mm Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AW 15 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával
FRSB 6x12 F 6406122 100 Darab - Letöltések
-
