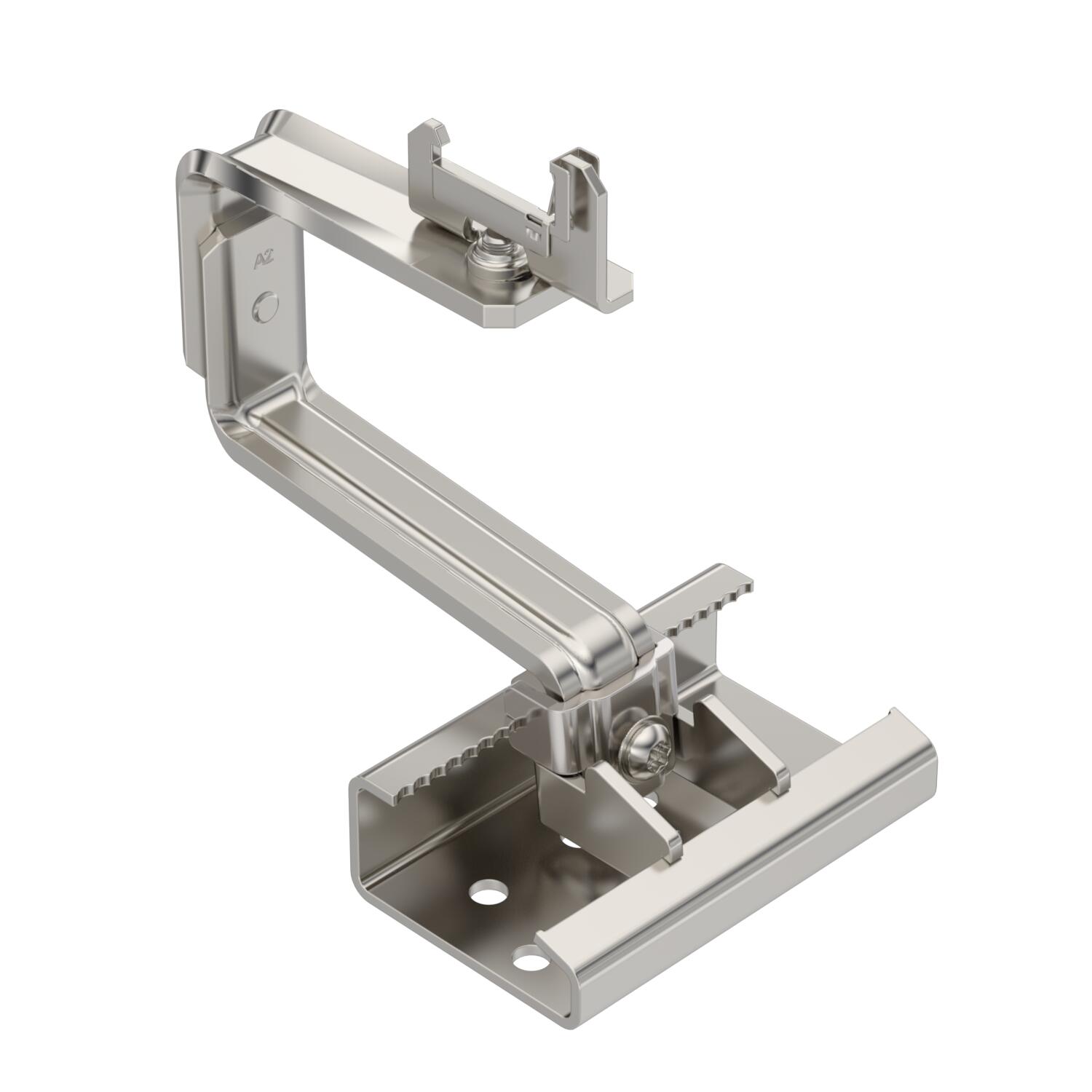

Univerzális tetőkampó napelemes modulok szereléséhez, cseréptetőhöz
Rend. szám 5901410 | EAN-kód 4012197368685
- Termékleírás
-
TermékleírásTetőkampó napelemes modulok ferde tetőkre történő szereléséhez a TP 45 tartóprofillal kombinálva. Cseréptetőkhöz alkalmazható. Bepattintható rögzítés tartóprofilokon. Tető szarufákra rögzítés TKS laposfejű csavarokkal. A tetőkampó vízszintesen és függőlegesen csavaros csatlakozásokkal fokozatmentesen állítható a megfelelő Torx 40-es kulccsal. Magasságállítás a tetőléc területén 40-54 mm-ig, oldalirányú állítás 76 mm-ig, a tartóprofil magasságállítása 18 mm-ig.
-
- Műszaki adatok
-
Műszaki adatok

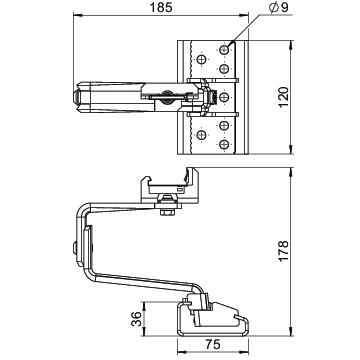

.Orientáció vízszintes/függőleges Állítható igen Anyag rozsdamentes acél, 1.4301 Anyagvastagság 6 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 6,9457 kg CO2e / 1 Darab Felület felületkezelés nélkül, utókezelt Lehorgonyzás csavarozni Megfelelő fotovoltaikus rendszer tetőre/homlokzatra rögzítéséhez Rögzítés ferde tetőre Megfelelő tetőanyaghoz Hullámos tetőcserép Méret 140x197x144 min. hajlásszög 90 ° Rögzítőlap hossza 120 mm Rögzítőlap magassága 36 mm Rögzítőlap szélessége 75 mm Szélesség 120 mm Szerelőlappal igen Szín nemesacél Tetőáttörés szükséges igen - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Tartóprofil napelemes modulok szereléséhez

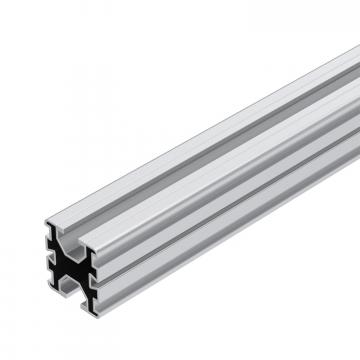

TP 45 2350 ALU 5900405 4 Darab
Tartóprofil napelemes modulok szereléséhez
TP 45 4700 ALU 5900410 4 Darab
Support profile for PV module mounting

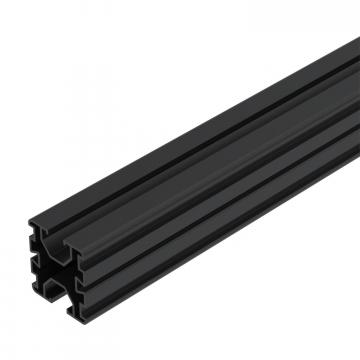

TP 45 4700 ALU S 5900412 4 Darab Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Tányérfejű csavar tetőkampóhoz

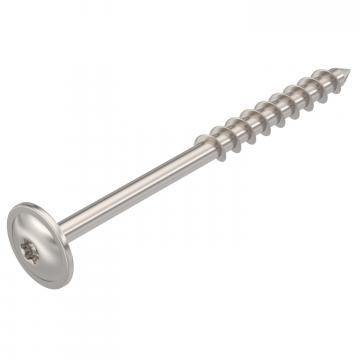

TKS 8x100 A2 5901800 100 Darab
Tányérfejű csavar tetőkampóhoz

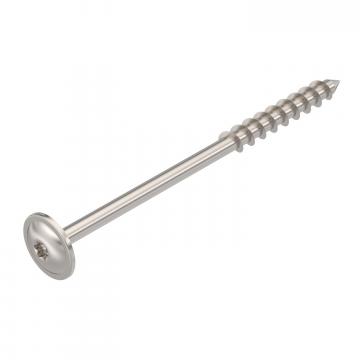

TKS 8x120 A2 5901802 100 Darab
Tányérfejű csavar tetőkampóhoz

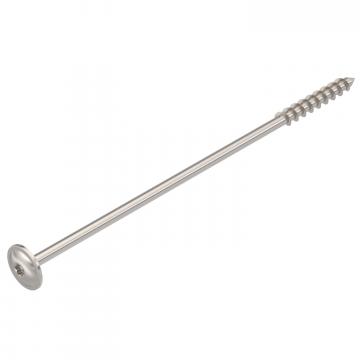

TKS 8x200 A2 5901804 50 Darab - Letöltések
-
Adatlap DHU A2 / 5901410 , 0.16MB , pdfSzerelési útmutató Napelemes tartószerkezetek ferde tetőhöz , 4.03MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
