Tartóprofil napelemes modulok szereléséhez 4700 |

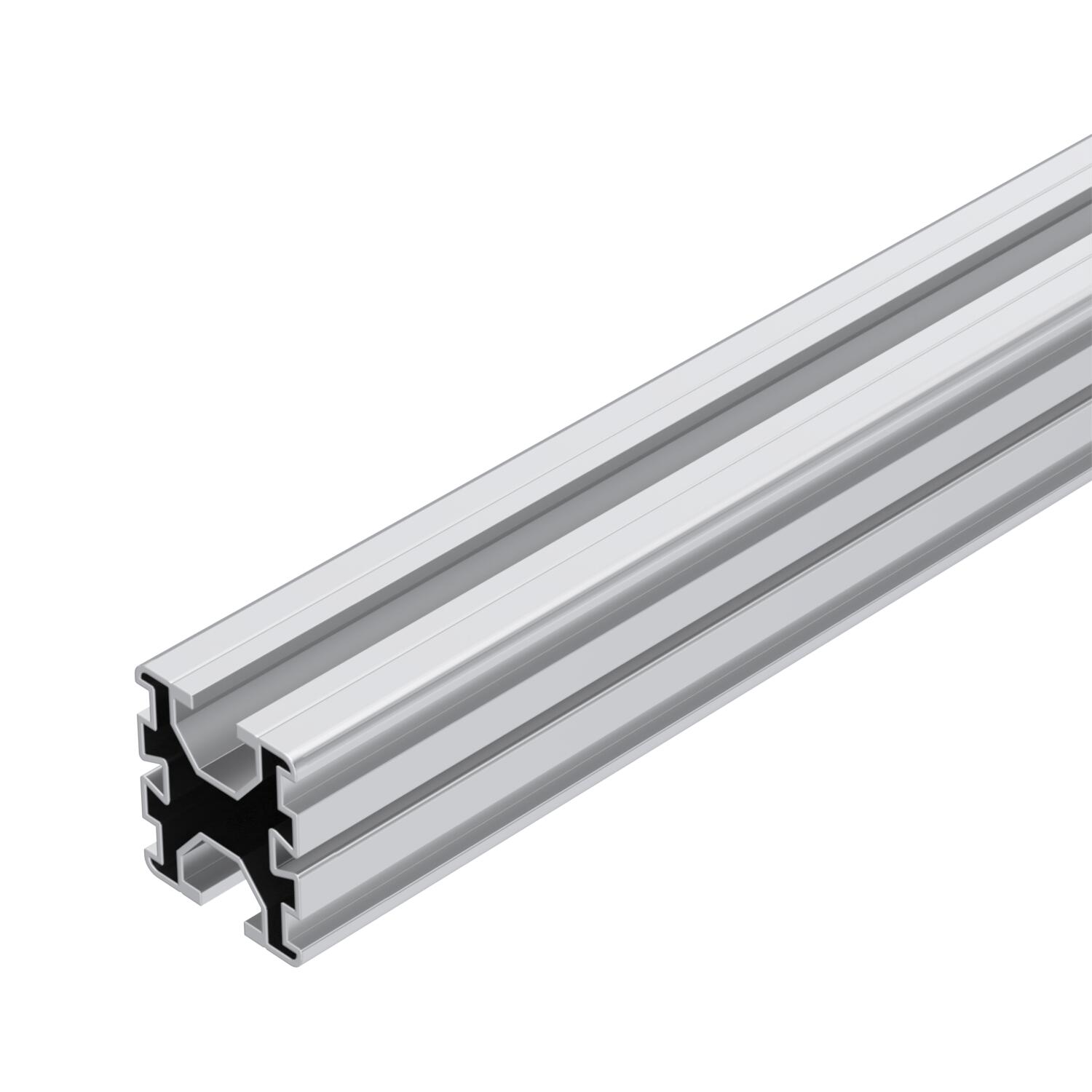

Tartóprofil napelemes modulok szereléséhez

Rend. szám 5900410 | EAN-kód 4012197368623

Rend. szám / Típus

Hossz

Termékleírás

Termékleírás

Tartóprofil a napelemes modulok lapos vagy ferde tetőkre történő szereléséhez. Lapostetőre történő szerelés univerzális UniBase állvánnyal ill rövid és hosszú STK és STL típusú támasztólábakkal kombinálva. A profil az állványra rápattintással rögzíthető az UniBase AMP adapter segítségével. Ferdetetőre történő szerelés univerzális DHU tetőkampókkal kombinálva lehetséges. A profilok bepattintható rögzítésére tetőkampókon. Több tartóprofil csavarozható összekötése LV 45 hosszanti és KV 45 keresztösszekötővel. Mindkét oldalon 10 mm-es horonnyal a csúszó anyák, valamint az univerzális és földelőkapcsok elhelyezésére.

Műszaki adatok

Műszaki adatok

Anyag	Alumínium
Felület	felületkezelés nélkül

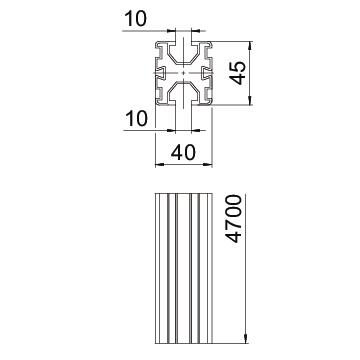

Hossz	4700 mm
Kábelcsatorna, beépített	nem
Kábelcsatorna, opcionális	nem
Magasság	45 mm

Méret	40x45x4700
Szélesség	40 mm
Szín	alumínium
Wx keresztmetszeti tényező	3680 mm³
Wy keresztmetszeti tényező	3760 mm³

Minden típus

Minden típus

Típus	Hossz	Rend. szám	Mennyiség	Legkisebb eladási egység
TP 45 2350 ALU	2350 mm	5900405	Darab	4 Darab
TP 45 4700 ALU	4700 mm	5900410	Darab	4 Darab
TP 45 4700 ALU S	4700 mm	5900412	Darab	4 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Leszorító bilincs napelemes modulok szereléséhez	KLU A2	5901010	Darab	20 Darab
Védősapka tartóprofilhoz	EK 45 G	5901722	Darab	20 Darab
Hosszanti összekötő TP tartóprofilhoz	LV 45 DD	5901210	Darab	20 Darab
Keresztösszekötő TP tartóprofilhoz	KV 45 DD	5901250	Darab	20 Darab
Földelőkapocs napelemes rendszerekhez	249 PV10 6-50V2A	5051520	Darab	8 Darab
