TP fali és födémkengyel, FT 345 | 60 | 0,5 | 0,55 | 300 | | cink

TP fali és födémkengyel, FT

Rend. szám 6363869 | EAN-kód 4012195076896

Rend. szám / Típus

Szélesség

Magasság	60 mm

F kN-ban, mennyezet

F kN-ban, fal

...max. szélességhez

Szín	cink

Termékleírás

Termékleírás

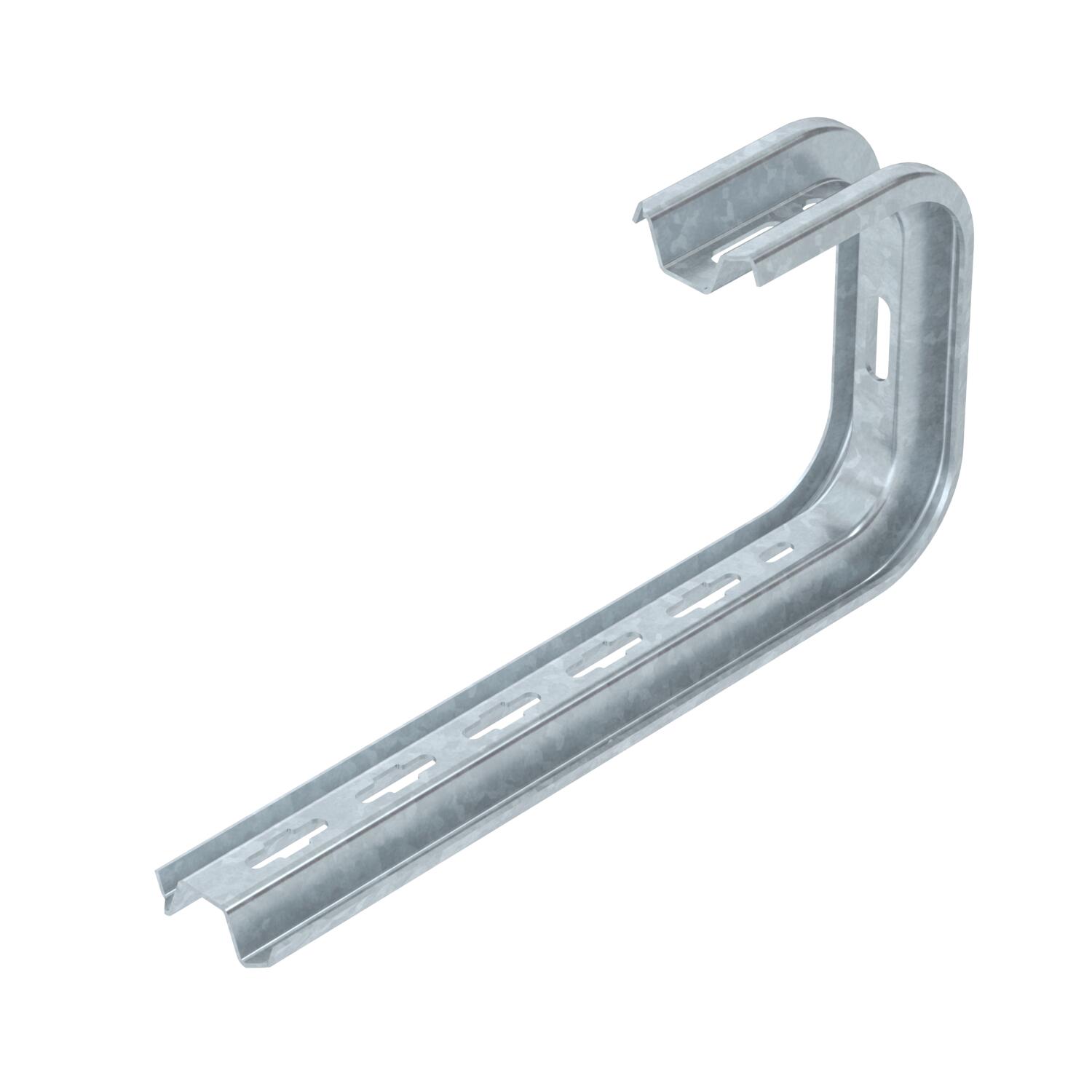

TPD fali- és födémkengyel az épületinstalláció különféle rögzítéseihez.

Fontos! Amennyiben a kengyel közvetlenül falra vagy födémre kerül, - a stabilitás biztosítása érdekében - csak a DS 4 típusú távtartóval együtt szerelhető.

Maximum 60 mm oldalmagasságú kábeltartó-rendszer rögzítésére alkalmas.

Műszaki adatok

Műszaki adatok

...max. szélességhez	300 mm
...min. szélességhez	300
Alkalmazható kábellétrához	igen
Alkalmazható kábeltálcához	igen
Alkalmazható rácsos kábeltálcához	igen
Anyag	acél

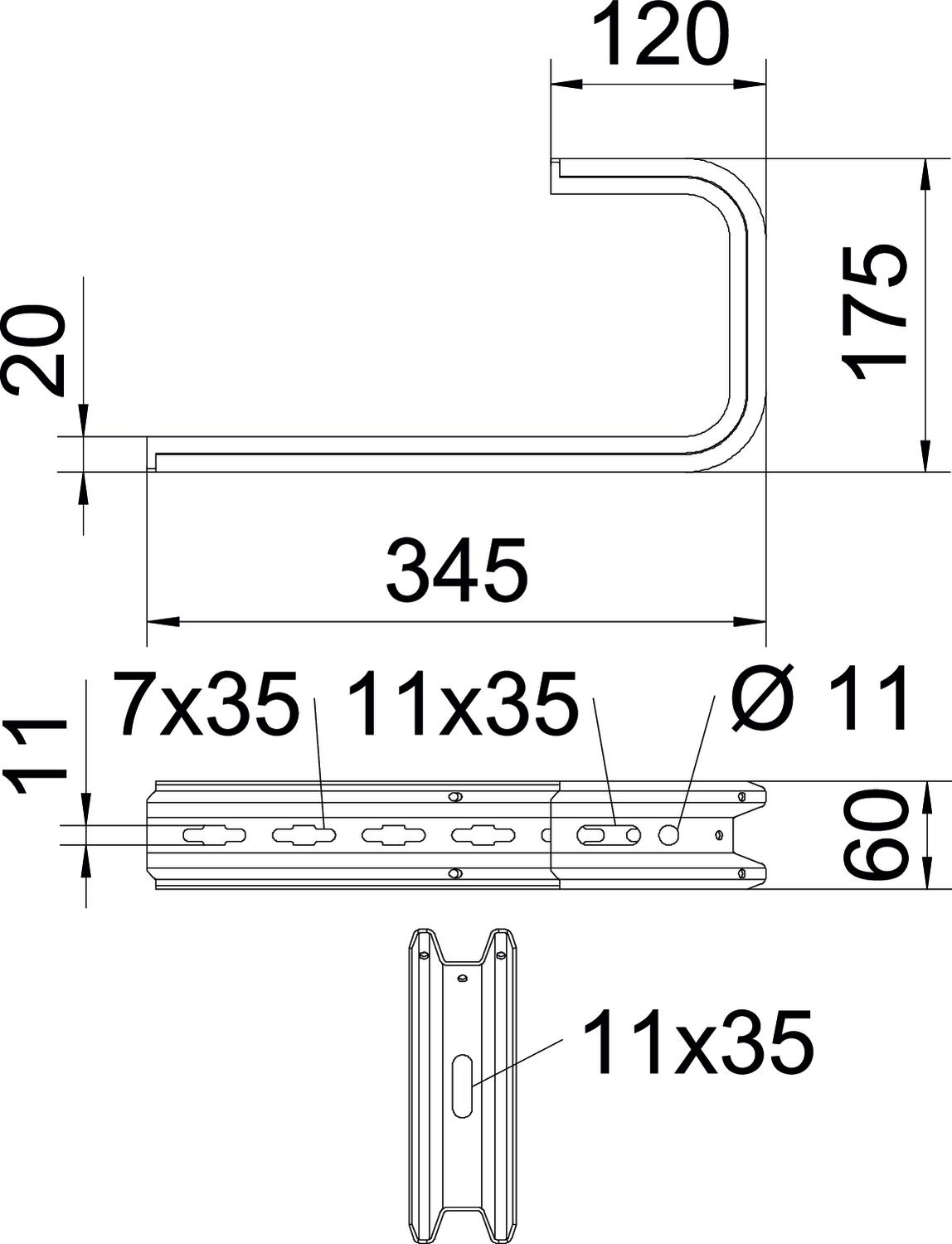

B méret	345 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	1,7466 kg CO2e / 1 Darab
F kN-ban, fal	0,55 kN
F kN-ban, mennyezet	0,5 kN

Felület	merítetten tűzihorganyzott
H méret	175 mm
Hossz	345 mm
Kivitel	Függesztőkengyel (C-kengyel)
Magasság	60 mm
Méret	B345mm
Szélesség	345 mm
Szín	cink
Tűzálló kábelrendszerek –	nem

Műszaki adatok

TPD födémkengyel terhelési diagramja

A konzolcsúcs behajlása az adott konzolterhelésnél
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
Terhelési görbe mm-ben magadott konzolhosszakkal

Minden típus

Minden típus

Típus	Szélesség	Magasság	F kN-ban, mennyezet	F kN-ban, fal	...max. szélességhez	Szín	Rend. szám	Mennyiség	Legkisebb eladási egység
TPD 145 FT	145 mm	60 mm	1,3 kN	1,4 kN	100 mm	cink	6363861	Darab	6 Darab
TPD 245 FT	245 mm	60 mm	0,8 kN	0,87 kN	200 mm	cink	6363865	Darab	5 Darab
TPD 345 FT	345 mm	60 mm	0,5 kN	0,55 kN	300 mm	cink	6363869	Darab	5 Darab
