TP fali és födémkengyel, FT 145 | 60 | 1,3 | 1,4 | 100 | | cink
morepic-1 morepic-2 video-1

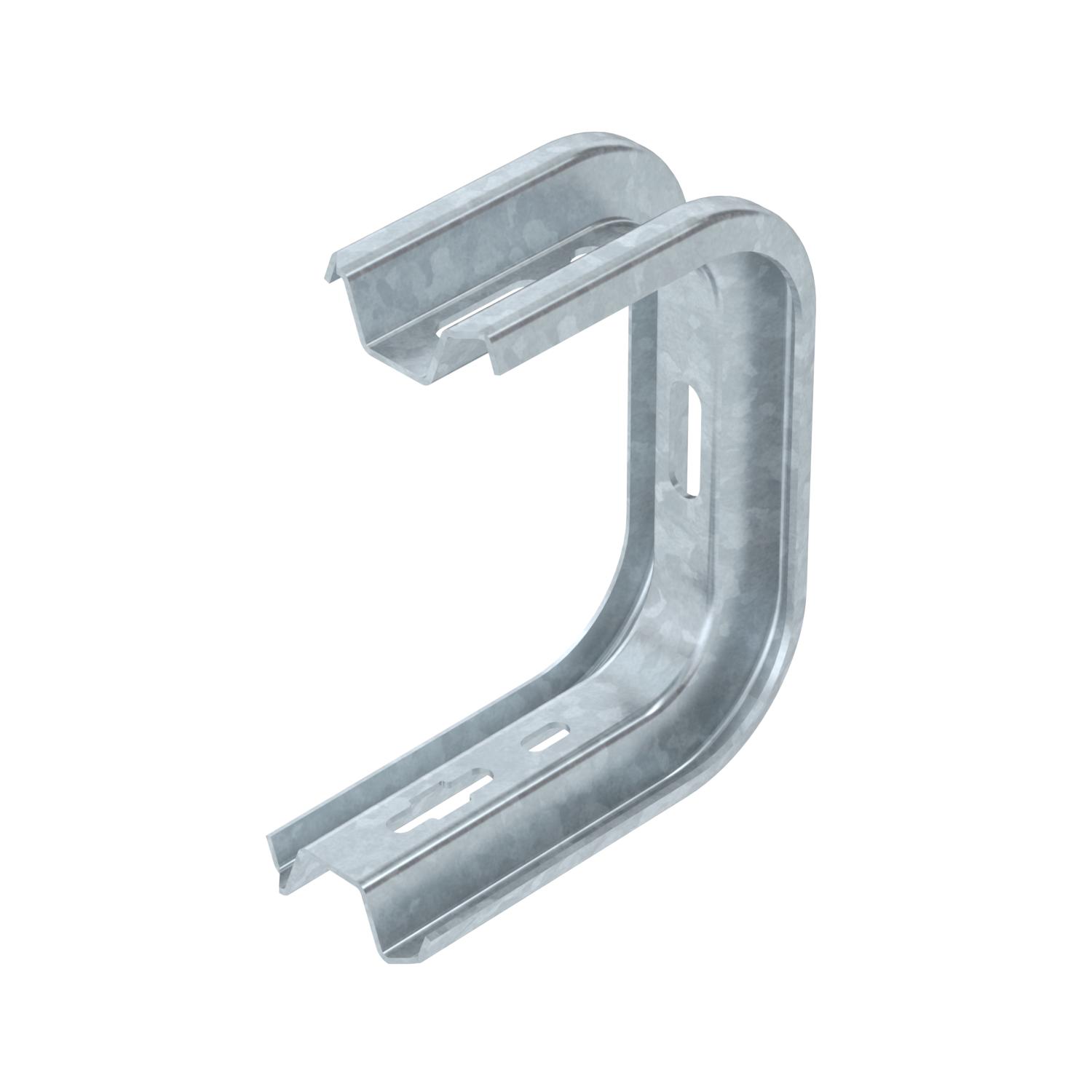

TP fali és födémkengyel, FT

Rend. szám 6363861 | EAN-kód 4012195076858

60 mm
cink
Termékleírás
Termékleírás
TPD fali- és födémkengyel az épületinstalláció különféle rögzítéseihez.
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • TP-profil függesztett oszlopként és konzolként
  • kábeltálca, 35 mm oldalmagasságú
  • kábeltálca, 60 mm oldalmagasságú
Műszaki adatok

Műszaki adatok

...max. szélességhez 100 mm
...min. szélességhez 100
Alkalmazható kábellétrához igen
Alkalmazható kábeltálcához igen
Alkalmazható rácsos kábeltálcához igen
Anyag acél

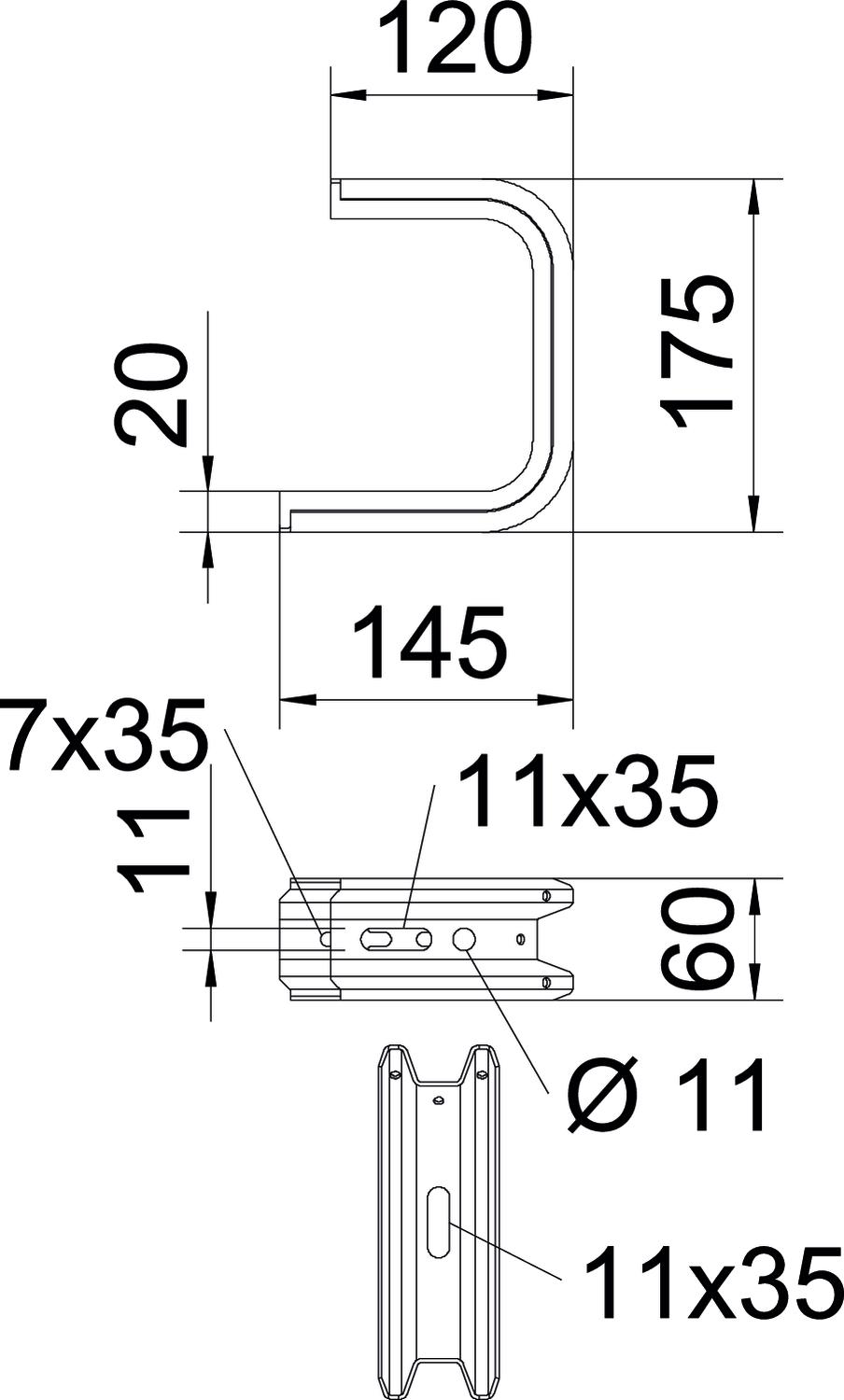

B méret 145 mm
F kN-ban, fal 1,4 kN
F kN-ban, mennyezet 1,3 kN
Felület merítetten tűzihorganyzott
H méret 175 mm
hossz 145 mm
Kivitel Függesztőkengyel (C-kengyel)
Magasság 60 mm
Méret B145mm
szélesség 145 mm
Szín cink
Tűzálló kábelrendszerek – nem

Műszaki adatok

TPD födémkengyel terhelési diagramja

TPD födémkengyel terhelési diagramja
  • A konzolcsúcs behajlása az adott konzolterhelésnél A konzolcsúcs behajlása az adott konzolterhelésnél
  • Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető! Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
  • Terhelési görbe mm-ben magadott konzolhosszakkal Terhelési görbe mm-ben magadott konzolhosszakkal
Minden típus

Minden típus

Típus szélesség Magasság F kN-ban, mennyezet F kN-ban, fal ...max. szélességhez Szín Rend. szám Mennyiség Legkisebb eladási egység
TPD 145 FT 145 mm 60 mm 1,3 kN 1,4 kN 100 mm cink 6363861
6 Darab
TPD 245 FT 245 mm 60 mm 0,8 kN 0,87 kN 200 mm cink 6363865
5 Darab
TPD 345 FT 345 mm 60 mm 0,5 kN 0,55 kN 300 mm cink 6363869
5 Darab
Tartozék

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával Lencsefejű csavar, kombi-anyával FRSB 6x12 F 6406122
100 Darab
