TP fali és födémkengyel, FS 545 | 60 | 0,25 | 0,35 | 500 | | cink
morepic-1 morepic-2 video-1

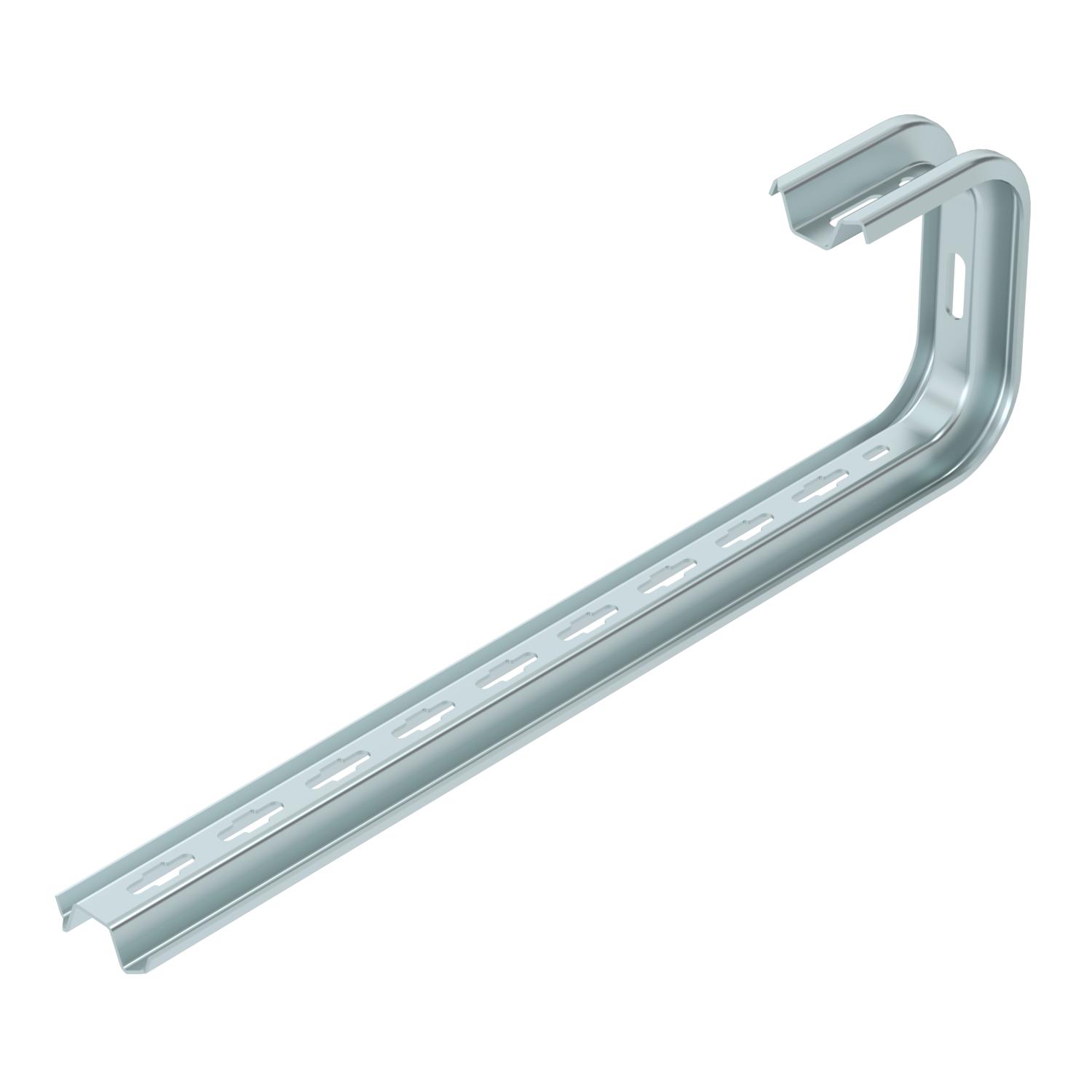

TP fali és födémkengyel, FS

Rend. szám 6363829 | EAN-kód 4012195460428

60 mm
cink
Termékleírás
Termékleírás
TPD fali és födémkengyel az épületinstalláció különféle rögzítéseihez.
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • TP-profil függesztett oszlopként és konzolként
  • kábeltálca, 35 mm oldalmagasságú
  • kábeltálca, 60 mm oldalmagasságú
Műszaki adatok

Műszaki adatok

...max. szélességhez 500 mm
...min. szélességhez 500
Alkalmazható kábellétrához igen
Alkalmazható kábeltálcához igen
Alkalmazható rácsos kábeltálcához igen
Állítható nem
Anyag acél

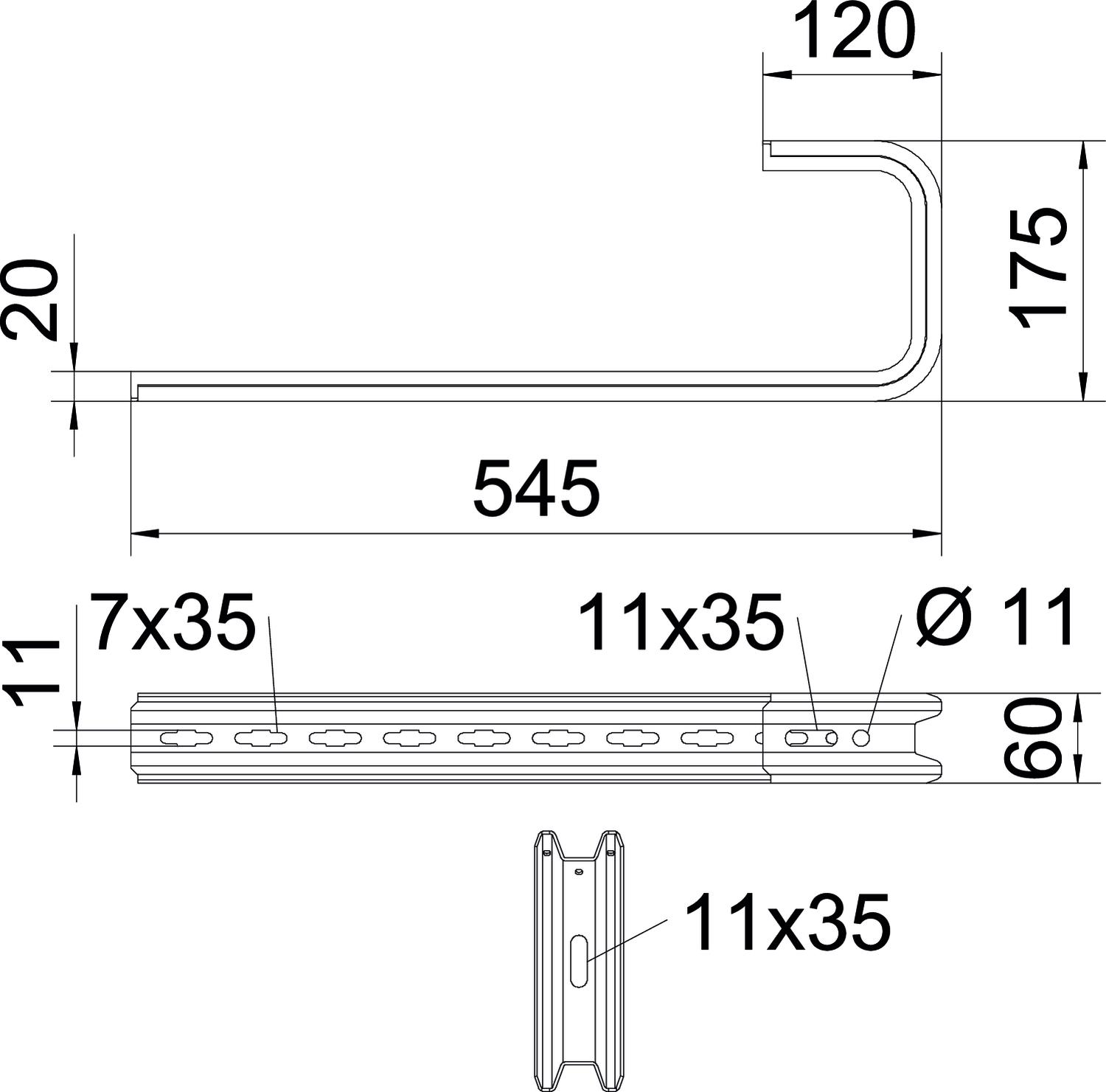

B méret 545 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig 2,5836 kg CO₂e / 1 Darab
F kN-ban, fal 0,35 kN
F kN-ban, mennyezet 0,25 kN
Felület szalaghorganyzott
H méret 175 mm
hossz 545 mm
Kivitel Függesztőkengyel (C-kengyel)
Magasság 60 mm
Méret B545mm
szélesség 545 mm
Szín cink
Tűzálló kábelrendszerek – nem

Műszaki adatok

TPD födémkengyel terhelési diagramja

TPD födémkengyel terhelési diagramja
  • A konzolcsúcs behajlása az adott konzolterhelésnél A konzolcsúcs behajlása az adott konzolterhelésnél
  • Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető! Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
  • Terhelési görbe mm-ben magadott konzolhosszakkal Terhelési görbe mm-ben magadott konzolhosszakkal
Minden típus

Minden típus

Típus szélesség Magasság F kN-ban, mennyezet F kN-ban, fal ...max. szélességhez Szín Rend. szám Mennyiség Legkisebb eladási egység
TPD 145 FS 145 mm 60 mm 1,3 kN 1,4 kN 100 mm cink 6363806
6 Darab
TPD 245 FS 245 mm 60 mm 0,8 kN 0,87 kN 200 mm cink 6363814
5 Darab
TPD 345 FS 345 mm 60 mm 0,5 kN 0,55 kN 300 mm cink 6363822
5 Darab
TPD 445 FS 445 mm 60 mm 0,35 kN 0,45 kN 400 mm cink 6363826
5 Darab
TPD 545 FS 545 mm 60 mm 0,25 kN 0,35 kN 500 mm cink 6363829
5 Darab
Tartozék

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával Lencsefejű csavar, kombi-anyával FRSB 6x12 F 6406122
100 Darab
