TP fali és födémkengyel, FS 345 | 60 | 0,5 | 0,55 | 300 | | cink

TP fali és födémkengyel, FS

Rend. szám 6363822 | EAN-kód 4012196198733

Rend. szám / Típus

Szélesség

Magasság	60 mm

F kN-ban, mennyezet

F kN-ban, fal

...max. szélességhez

Szín	cink

Termékleírás

Termékleírás

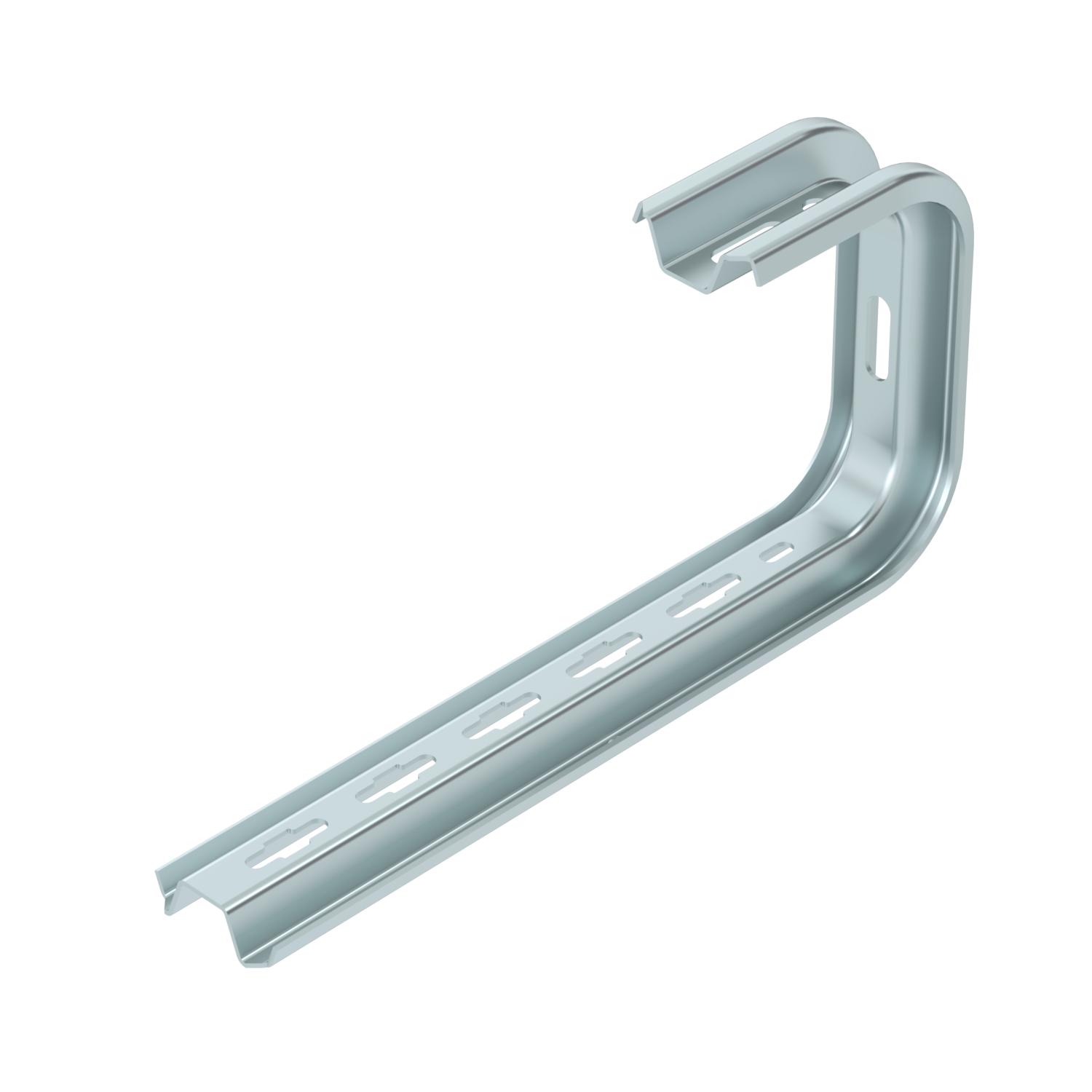

TPD fali és födémkengyel az épületinstalláció különféle rögzítéseihez.

Fontos! Amennyiben a kengyel közvetlenül falra vagy födémre kerül, - a stabilitás biztosítása érdekében - csak a DS 4 típusú távtartóval együtt szerelhető.

Műszaki adatok

Műszaki adatok

...max. szélességhez	300 mm
...min. szélességhez	300
Alkalmazható kábellétrához	igen
Alkalmazható kábeltálcához	igen
Alkalmazható rácsos kábeltálcához	igen
Állítható	nem
Anyag	acél
F kN-ban, fal	0,55 kN

F kN-ban, mennyezet	0,5 kN
Felület	szalaghorganyzott
Kivitel	Függesztőkengyel (C-kengyel)
Méret	B345mm
ROHS-konform	igen
Szín	cink
termékcsalád	TP-sorozat
Tűzálló kábelrendszerek –	nem

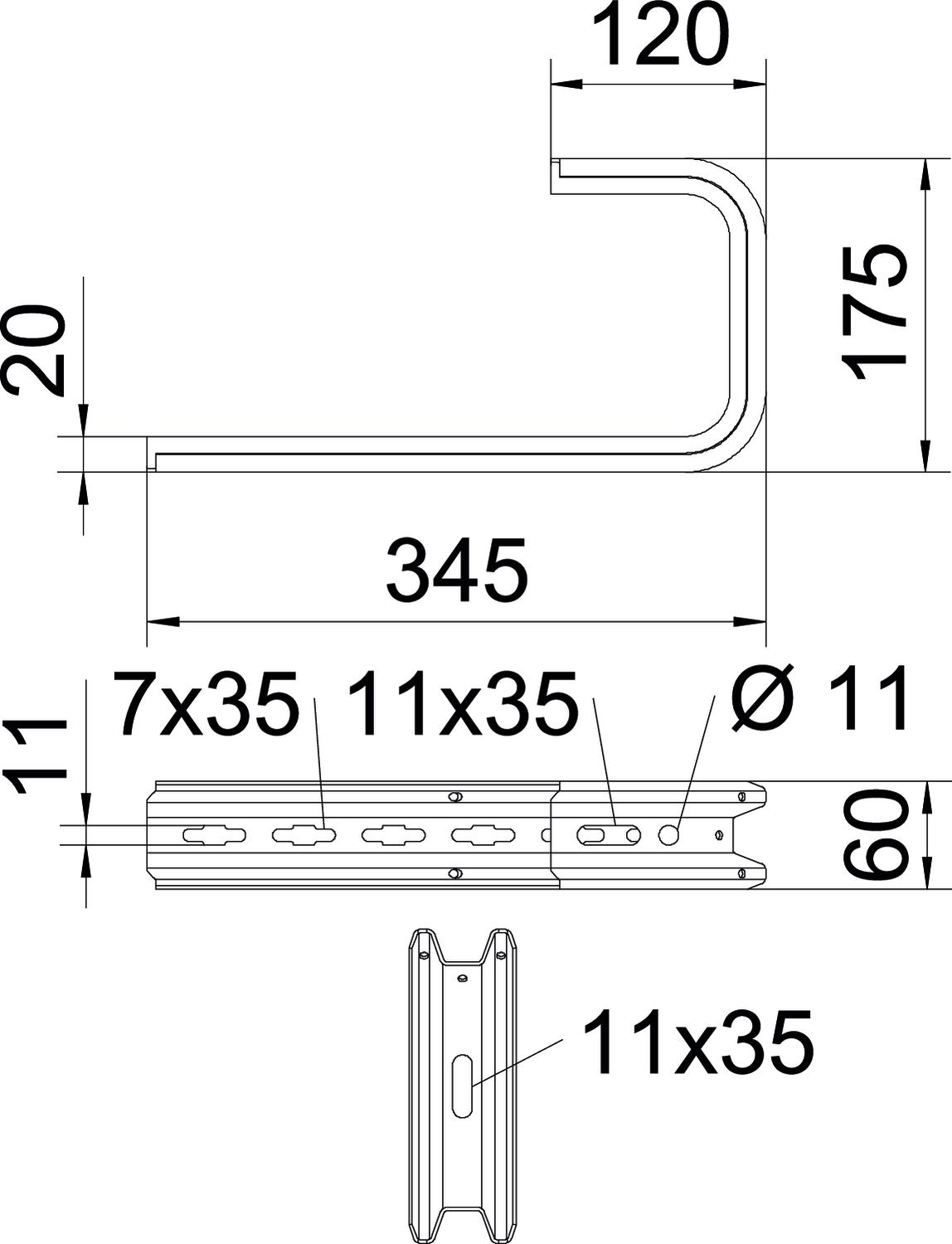

Méretek

B méret	345 mm
H méret	175 mm
Hossz	345 mm

Magasság	60 mm
Szélesség	345 mm

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	1,8615 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	1,8615 kg CO₂e

Declared Unit	Darab
Declared Unit Quantity	1

Műszaki adatok

TPD födémkengyel terhelési diagramja

A konzolcsúcs behajlása az adott konzolterhelésnél
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
Terhelési görbe mm-ben magadott konzolhosszakkal

Minden típus

Minden típus

Típus	Szélesség	Magasság	F kN-ban, mennyezet	F kN-ban, fal	...max. szélességhez	Szín	Rend. szám	Mennyiség	Legkisebb eladási egység
TPD 145 FS	145 mm	60 mm	1,3 kN	1,4 kN	100 mm	cink	6363806	Darab	6 Darab
TPD 245 FS	245 mm	60 mm	0,8 kN	0,87 kN	200 mm	cink	6363814	Darab	5 Darab
TPD 345 FS	345 mm	60 mm	0,5 kN	0,55 kN	300 mm	cink	6363822	Darab	5 Darab
TPD 445 FS	445 mm	60 mm	0,35 kN	0,45 kN	400 mm	cink	6363826	Darab	5 Darab
TPD 545 FS	545 mm	60 mm	0,25 kN	0,35 kN	500 mm	cink	6363829	Darab	5 Darab
