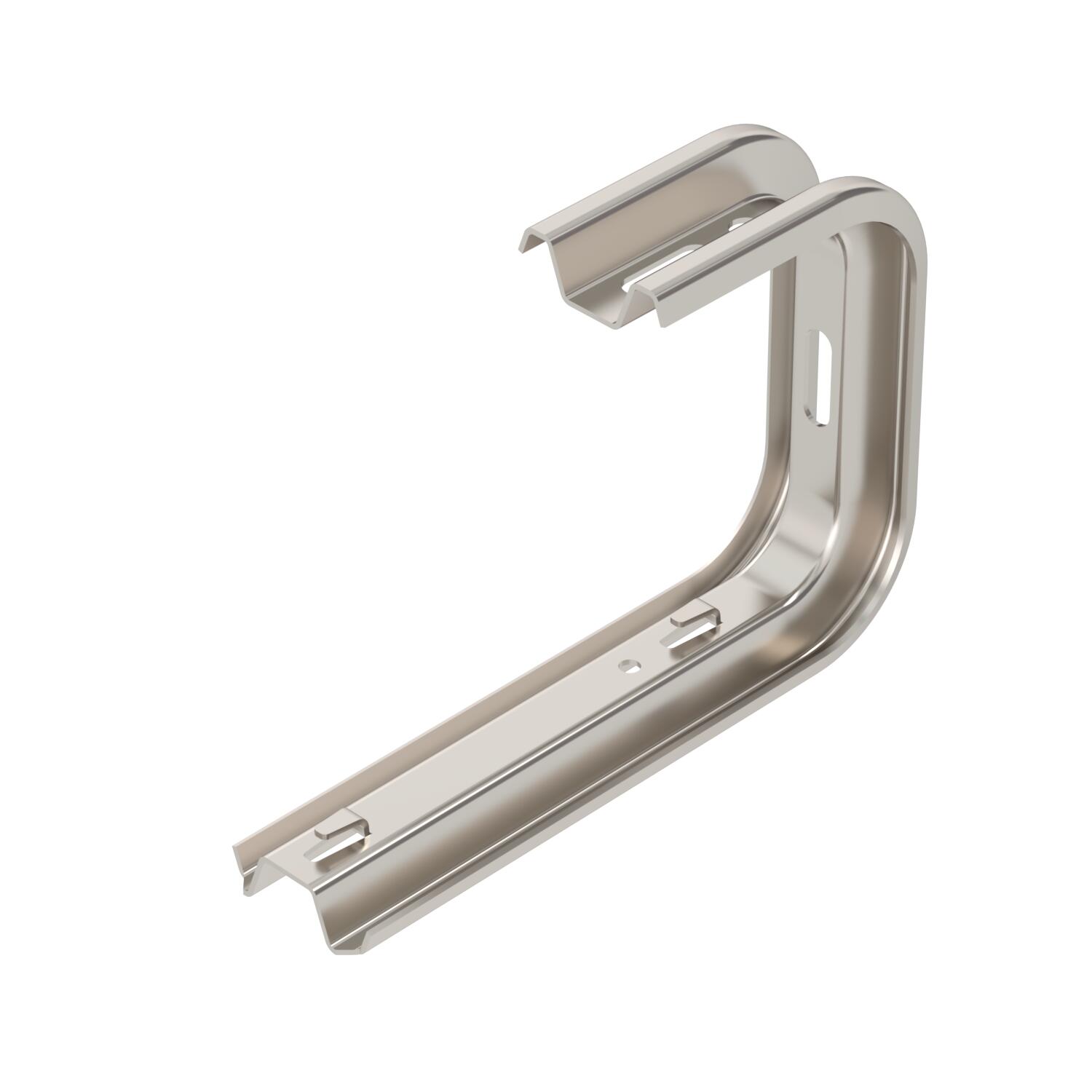

TP fali és födémkengyel, A2
Rend. szám 6365993 | EAN-kód 4012195617761
- Termékleírás
-
TermékleírásRögzítőfülekkel ellátott TP fali és födémkengyel rácsos kábeltálcák csavar nélküli rögzítéséhez.
-
- Műszaki adatok
-
Műszaki adatok

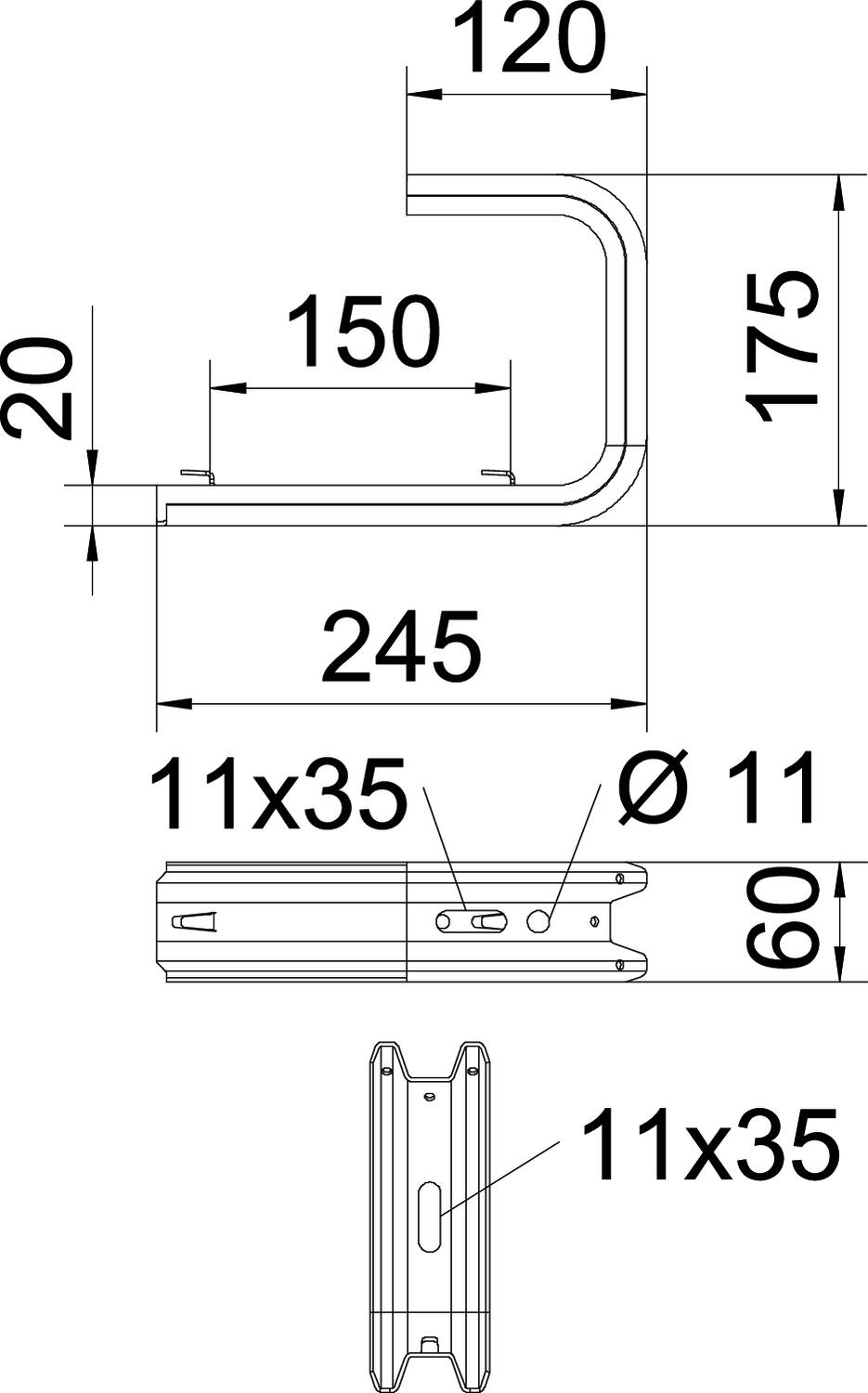

...max. szélességhez 200 mm ...min. szélességhez 200 Alkalmazható kábellétrához nem Alkalmazható kábeltálcához nem Alkalmazható rácsos kábeltálcához igen Anyag rozsdamentes acél, 1.4301 B méret 245 mm F kN-ban, fal 0,87 kN F kN-ban, mennyezet 0,8 kN Felület felületkezelés nélkül, utókezelt H méret 175 mm hossz 175 mm Kivitel Függesztőkengyel (C-kengyel) L méret 150 mm Magasság 60 mm Méret B245mm szélesség 245 mm Szín nemesacél Tűzálló kábelrendszerek – nem Műszaki adatok
TPDG födémkengyel terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
