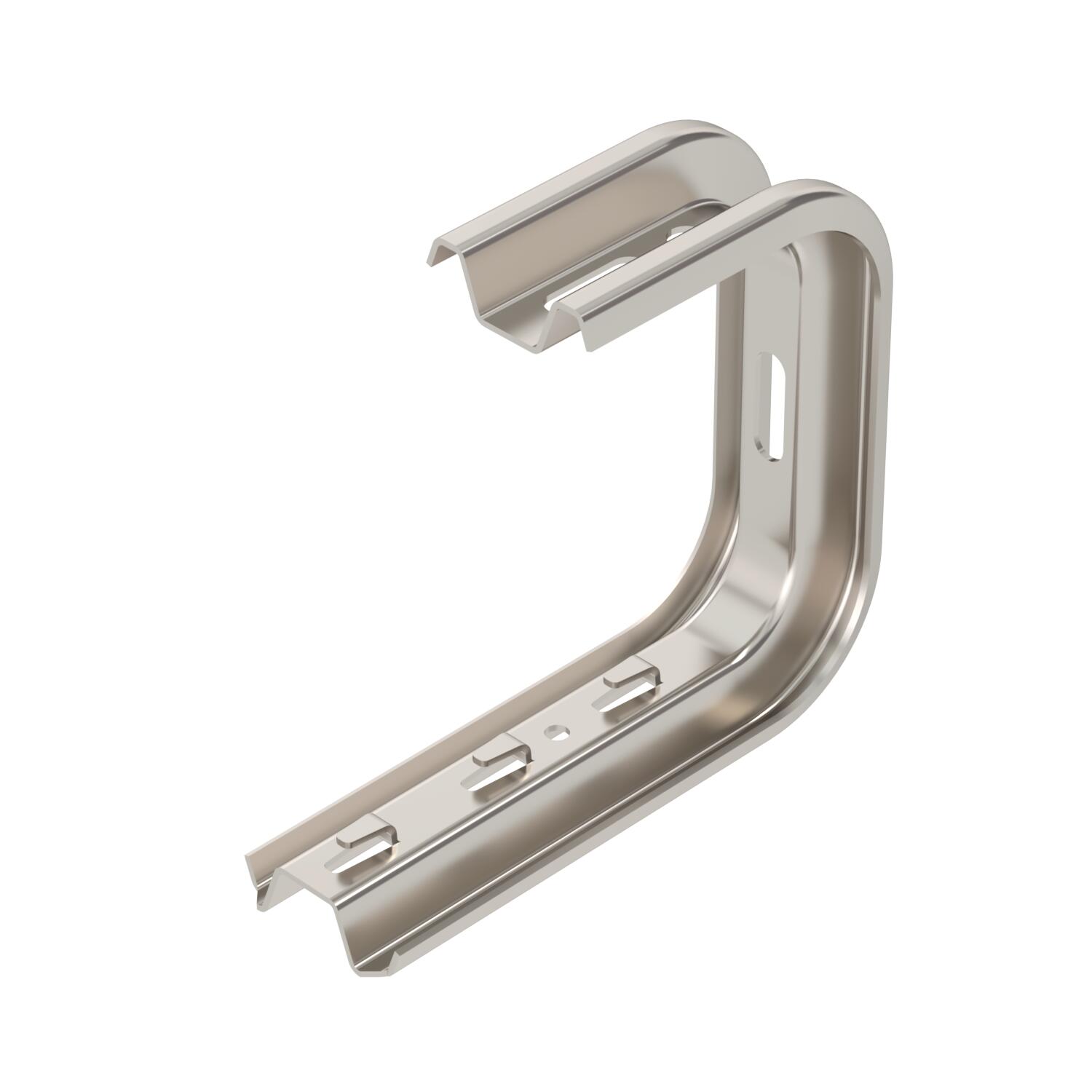

TP fali és födémkengyel, A2

Rend. szám / Típus

Szélesség

Magasság	60 mm

F kN-ban, mennyezet

F kN-ban, fal

...max. szélességhez

Szín	nemesacél

Termékleírás

Termékleírás

Rögzítőfülekkel ellátott TP fali és födémkengyel rácsos kábeltálcák csavar nélküli rögzítéséhez.

Amennyiben a kengyel közvetlenül falra vagy födémre kerül, - a stabilitás biztosítása érdekében - csak a DS 4 típusú távtartóval együtt szerelhető.

Maximum 55 mm oldalmagasságú rácsos kábeltartó-rendszer rögzítésére alkalmas.

Műszaki adatok

...max. szélességhez	150 mm
...min. szélességhez	150
Alkalmazható kábellétrához	nem
Alkalmazható kábeltálcához	nem
Alkalmazható rácsos kábeltálcához	igen
Anyag	rozsdamentes acél, 1.4301

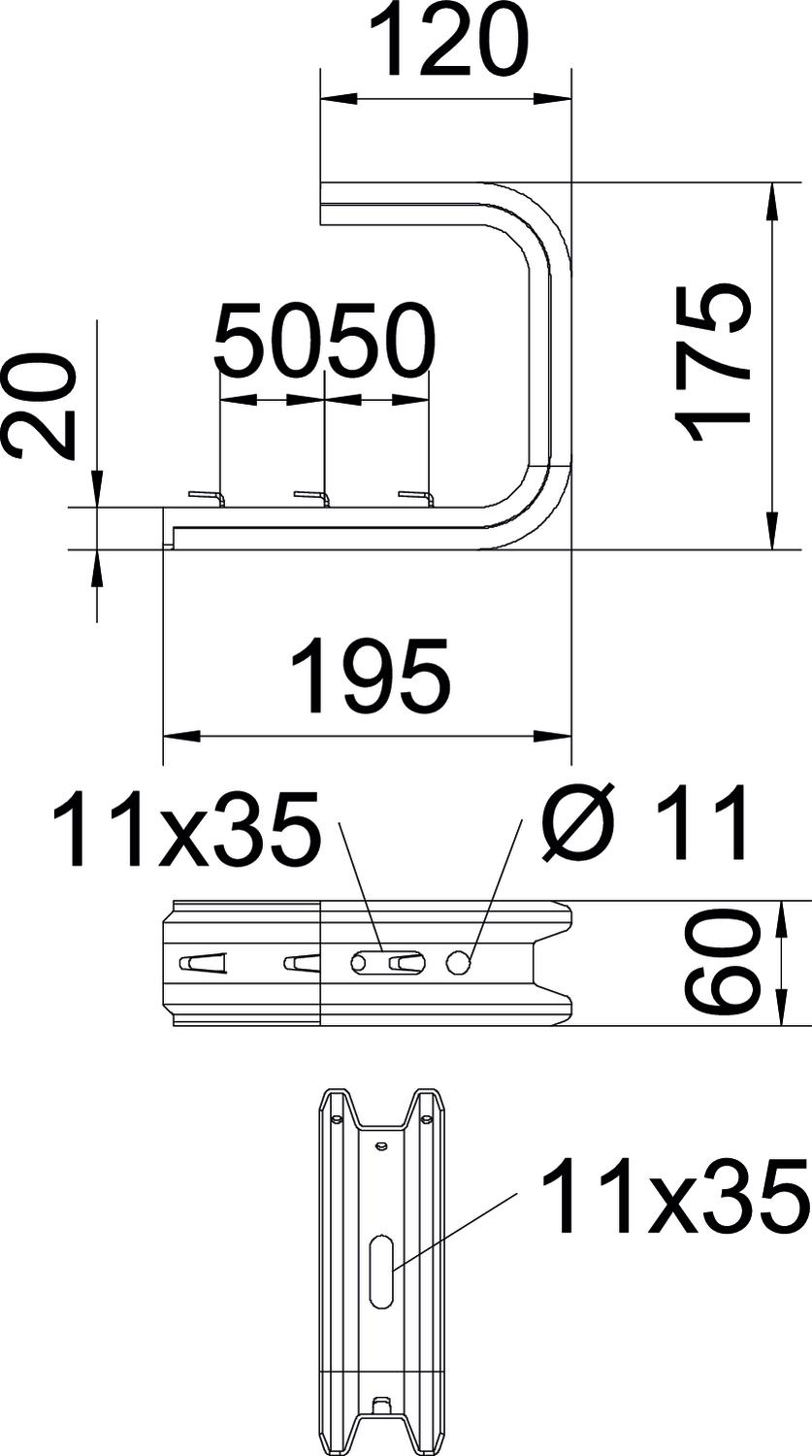

B méret	195 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	2,8818 kg CO2e / 1 Darab
F kN-ban, fal	1,05 kN
F kN-ban, mennyezet	0,95 kN

Felület	felületkezelés nélkül, utókezelt
H méret	175 mm
Hossz	175 mm
Kivitel	Függesztőkengyel (C-kengyel)
L méret	100 mm
Magasság	60 mm
Méret	B195mm
Szélesség	195 mm
Szín	nemesacél
Tűzálló kábelrendszerek –	nem

Műszaki adatok

A konzolcsúcs behajlása az adott konzolterhelésnél
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
Terhelési görbe mm-ben magadott konzolhosszakkal

Minden típus

Típus	Szélesség	Magasság	F kN-ban, mennyezet	F kN-ban, fal	...max. szélességhez	Szín	Rend. szám	Mennyiség	Legkisebb eladási egység
TPDG 145 A2	145 mm	60 mm	1,3 kN	1,4 kN	100 mm	nemesacél	6365989	Darab	6 Darab
TPDG 195 A2	195 mm	60 mm	0,95 kN	1,05 kN	150 mm	nemesacél	6365991	Darab	6 Darab
TPDG 245 A2	245 mm	60 mm	0,8 kN	0,87 kN	200 mm	nemesacél	6365993	Darab	5 Darab
TPDG 345 A2	345 mm	60 mm	0,5 kN	0,55 kN	300 mm	nemesacél	6365995	Darab	5 Darab
