Szintezhető, szétválasztható kazetta tubusos kivitel, rozsdamentes acél
Rend. szám 7409605 | EAN-kód 4012197369194
- Termékleírás
-
TermékleírásSzintezhető és szétválasztható négyszögletes kazetta, a padlóba süllyeszthető és fugamentes szerelvények UZD 250-4 / UGD55 250-3 padló alatti dobozba történő padlószintű beépítésére szolgálnak (minimális beépítési mélység 161 mm és 136 mm). Alkalmas minden cementesztrichhez. Szintezhető keretes kazetta integrált zsalutesttel. A keretes kazetta 4 hosszanti furat segítségével a padlóburkolat felső széléhez igazítható. Alkalmas száraz vagy nedves ápolású padlókhoz. A kazetta a doboz felső keretébe erősített rögzítőszegletekre támaszkodik, amelyek segítségével a padlóburkolat felszínéhez igazítható. A rögzítőszegletek biztosítják a kazetta és az aljzatbeton közötti elválasztást. A kazetta rozsdamentes acél és 25 mm mély a fedél a padlóburkolat számára.
Szintezhető kerek kazetta tubussal, háromrekeszes 3 APMT5 szerelőlappal szerelhető. 3 db UT4 univerzális tartó felszereléséhez 9 installációs szerelvényhez, támasztógyűrűvel / tartó konzollal vagy 12 Modul 45 eszközhöz.
Szintezhető kazetta tubussal. 3 db UT4 univerzális tartó beszereléséhez, 9 db tartókeretes vagy rögzítőkörmös készülékhez vagy 12 Modul 45® készülékhez. A csomagolási egység tartalmaz egy alumínium esztrich-védőburkolatot (átcsiszolható), egy megfelelő szerelőfedelet a kazettás zsalutest rögzítéséhez és egy ISO kötényt a padló alatti csatlakozódobozról való leválasztáshoz. A tubus nem szállítási tartozék.
-
- Műszaki adatok
-
Műszaki adatok
A beépíthető készülékek darabszáma 12 A padlóburkolat vastagsága 25 mm alkalmas álpadlókhoz nem alkalmas üreges padlókhoz nem Anyag rozsdamentes acél beépítőrendszer típusa UT4 Beszerelési mélység 136 mm Engedélyek VDE Esztrichmagasság max. 110 mm Esztrichmagasság min. 69 mm Fedél kivitel Négyzetes Függőleges terhelés, kis terület 3.000 N-ig Függőleges terhelés, nagy felület 5.000 N-ig IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP55 kábelkivezetések száma 1 kábelkivezetős kivitel süllyeszthető tubus Méret 243x243x118 Nagy teherbírású kivitel nem Néveleges méret szerelvénybeépítő egységhez 9 Padlóápolás nedves Padlómagasság min. 136 mm Szabvány EN 50085-2-2 Szerelvénytartók szerelvénykelyhekhez nem Szétválasztható igen Szintezési tartomány max. 110 mm Szintezési tartomány min. 69 mm univerzális tartók száma 3 x UT4 Védettségi fokozat IK-kód IK10 Méretek

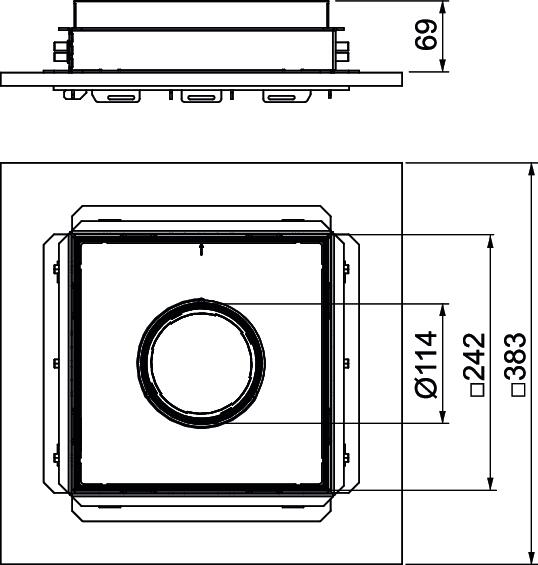

Hossz 243 mm Magasság 81 mm Szélesség 243 mm CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 42,6229 kg CO2e / 1 Darab CO₂ Footprint (GWP) 42,6229 kg CO₂e Declared Unit (LCA) Darab Declared Unit Quantity (LCA) 1 - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Tubus telelemezes, fogantyúval, keretes és szintezhető kazettákhoz
TUK2 GV 7428140 1 Darab
Tubus burkolható, fogantyúval, keretes és szintezhető kazettákhoz
TUK2 G4 7428142 1 Darab
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm
UT4 45 4 7408727 1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú
MTU 3 7407840 1 Darab - Letöltések
-
