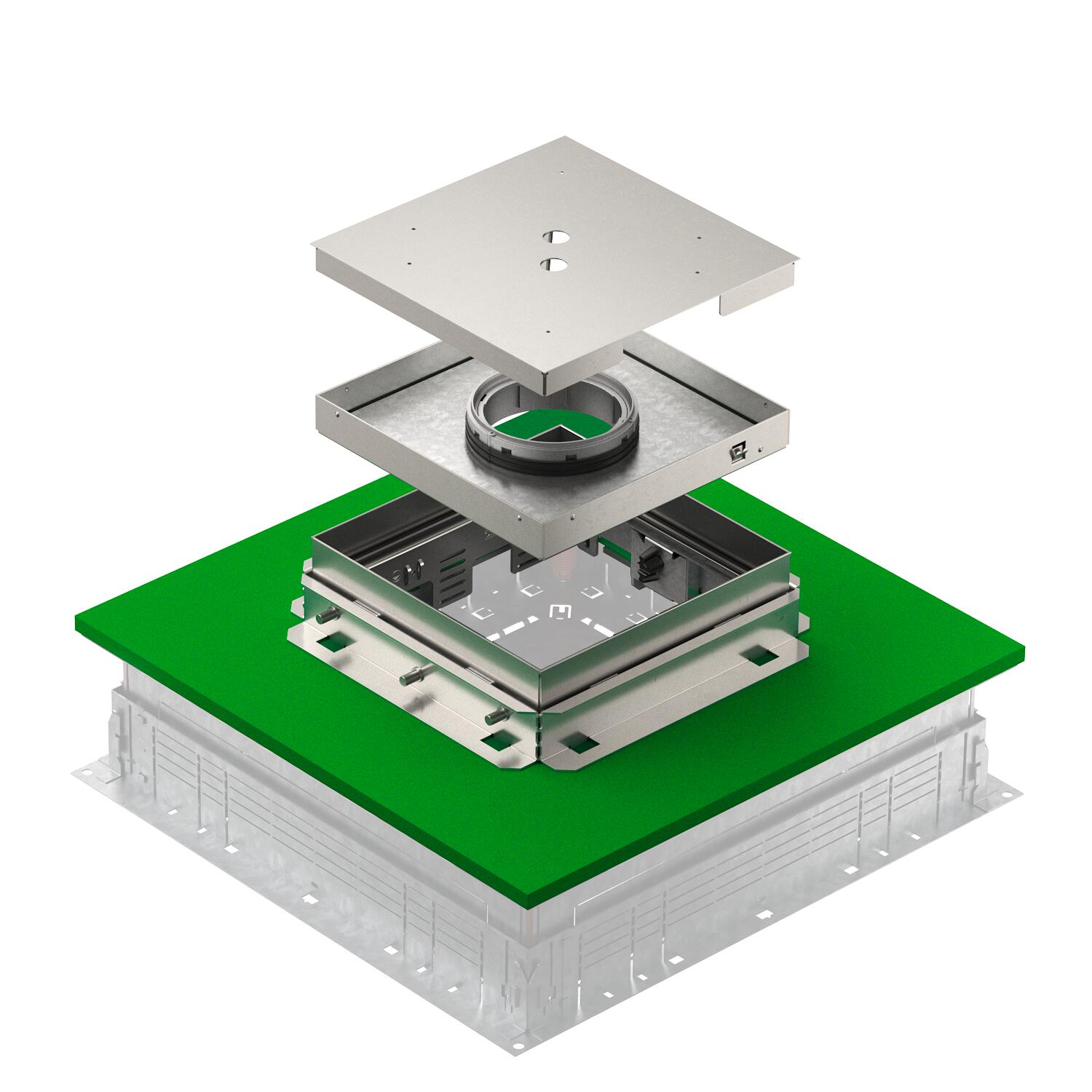

Szintezhető, szétválasztható kazetta tubusos kivitel, rozsdamentes acél
Rend. szám 7409625 | EAN-kód 4012197438685
- Termékleírás
-
TermékleírásSzintezhető és szétválasztható négyszögletes kazetta, a padlóba süllyeszthető és fugamentes szerelvények UZD 350-4 / UGD55 350-3 padló alatti dobozba történő padlószintű beépítésére szolgálnak (minimális beépítési mélység 161 mm és 136 mm). Alkalmas minden cementesztrichhez. Szintezhető keretes kazetta integrált zsalutesttel. A keretes kazetta 4 hosszanti furat segítségével a padlóburkolat felső széléhez igazítható. Alkalmas száraz vagy nedves ápolású padlókhoz. A kazetta a doboz felső keretébe erősített rögzítőszegletekre támaszkodik, amelyek segítségével a padlóburkolat felszínéhez igazítható. A rögzítőszegletek biztosítják a kazetta és az aljzatbeton közötti elválasztást. A kazetta rozsdamentes acél és 25 mm mély a fedél a padlóburkolat számára.
Szintezhető kazetta tubussal. 3 db UT4 univerzális tartó beszereléséhez, 9 db tartókeretes vagy rögzítőkörmös készülékhez vagy 12 db Modul 45® készülékhez. A csomagolási egység tartalmaz egy alumínium esztrich-védőburkolatot (átcsiszolható), egy megfelelő szerelőfedelet a kazettás zsalutest rögzítéséhez és egy ISO kötényt a padló alatti csatlakozódobozról való leválasztáshoz. A tubus nem szállítási tartozék.
-
- Műszaki adatok
-
Műszaki adatok
A beépíthető készülékek darabszáma 12 A padlóburkolat vastagsága 25 mm alkalmas álpadlókhoz nem alkalmas üreges padlókhoz nem Anyag rozsdamentes acél, 1.4301 beépítőrendszer típusa UT4 Beszerelési mélység 136 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 51,324 kg CO2e / 1 Darab Engedélyek VDE Esztrichmagasság max. 110 mm Esztrichmagasság min. 69 mm Függőleges terhelés, kis terület 3.000 N-ig Függőleges terhelés, nagy felület 5.000 N-ig h méret 81 mm Hossz 243 mm IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP55 kábelkivezetések száma 1 kábelkivezetős kivitel süllyeszthető tubus Kivitel Négyzetes Magasság 81 mm Méret 243x243x118 Nagy teherbírású kivitel nem Néveleges méret szerelvénybeépítő egységhez 9 Padlóápolás nedves Padlómagasság min. 136 mm Szabvány EN 50085-2-2 Szélesség 243 mm Szerelvénytartók szerelvénykelyhekhez nem Szétválasztható igen Szintezési tartomány max. 110 mm Szintezési tartomány min. 69 mm univerzális tartók száma 3 x UT4 Védettségi fokozat IK-kód IK10 - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Tubus telelemezes, fogantyúval, keretes és szintezhető kazettákhoz
TUK2 GV 7428140 1 Darab
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm
UT4 45 4 7408727 1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú
MTU 3 7407840 1 Darab - Letöltések
-
