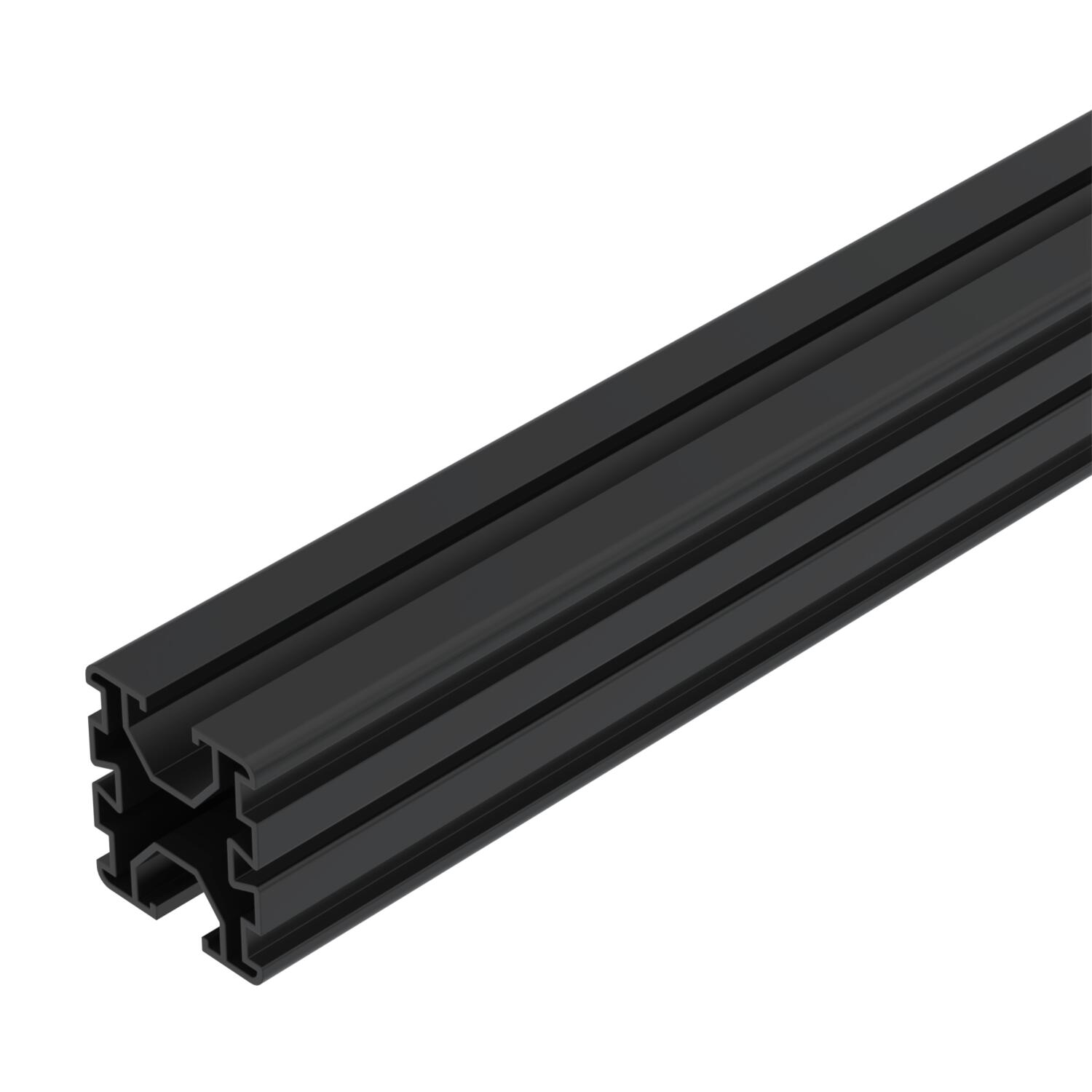

Support profile for PV module mounting
Rend. szám 5900412 | EAN-kód 4012197381578
- Termékleírás
-
TermékleírásSupport profile to mount photovoltaic modules on flat and pitched roofs. Flat roof mounting in combination with UniBase universal stand and STK and STL short and long supports. Lockable fastening of the profile on the stand with UniBase AMP adapter. Pitched roof mounting in combination with universal DHU roof hook. Lockable fastening of the profile on roof hooks. Screwable connection of multiple support profiles with LV 45 straight connectors and KV 45 cross-connectors.
-
- Műszaki adatok
-
Műszaki adatok

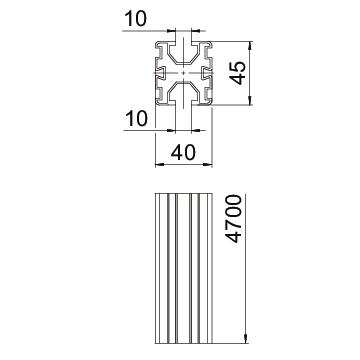

Anyag alumínium Felület eloxált Hossz 4700 mm Kábelcsatorna, beépített nem Kábelcsatorna, opcionális nem Magasság 45 mm Szélesség 40 mm Szín fekete; RAL 9004 Wx keresztmetszeti tényező 3680 mm³ Wy keresztmetszeti tényező 3760 mm³ - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

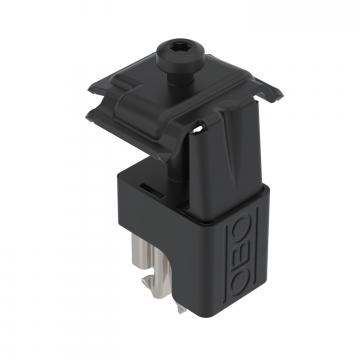

Univerzális kapocs napelem modulokhoz
KLU A2 S 5901012 20 Darab

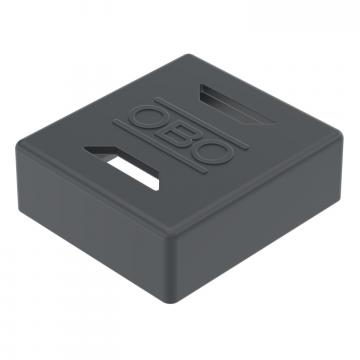

Védősapka tartóprofilhoz
EK 45 S 5901720 20 Darab
Hosszanti összekötő TP tartóprofilhoz
LV 45 DD 5901210 20 Darab
Keresztösszekötő TP tartóprofilhoz
KV 45 DD 5901250 20 Darab
Földelőkapocs napelemes rendszerekhez
249 PV10 6-50V2A 5051520 8 Darab Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Csavar kalapácsfejű anyával, napelem-modulok szereléséhez, tetőre szerelhető modultartóhoz/fém tetőpanelekhez
SKS HM A2 5901850 20 Darab - Letöltések
-
REACH Megfelelőségi nyilatkozat TP 45 4700 ALU S / 5900412 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat TP 45 4700 ALU S / 5900412 , 0.13MB , pdfSzerelési útmutató Napelemes tartószerkezetek ferde tetőhöz , 4.03MB , pdfSzerelési útmutató PV-Montagesysteme für Trapez- und Wellblechdächer , 2.53MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
