Kengyeles bilincs H-kivitel 2 kábel részére, fém nyomóvályú, A2 28 | 34 | 3

Kengyeles bilincs H-kivitel 2 kábel részére, fém nyomóvályú, A2

Rend. szám 1186130 | EAN-kód 4012196849024

Rend. szám / Típus

D befogási tartomány min.

D befogási tartomány max.

Max. Meghúzási nyomaték

Termékleírás

Termékleírás

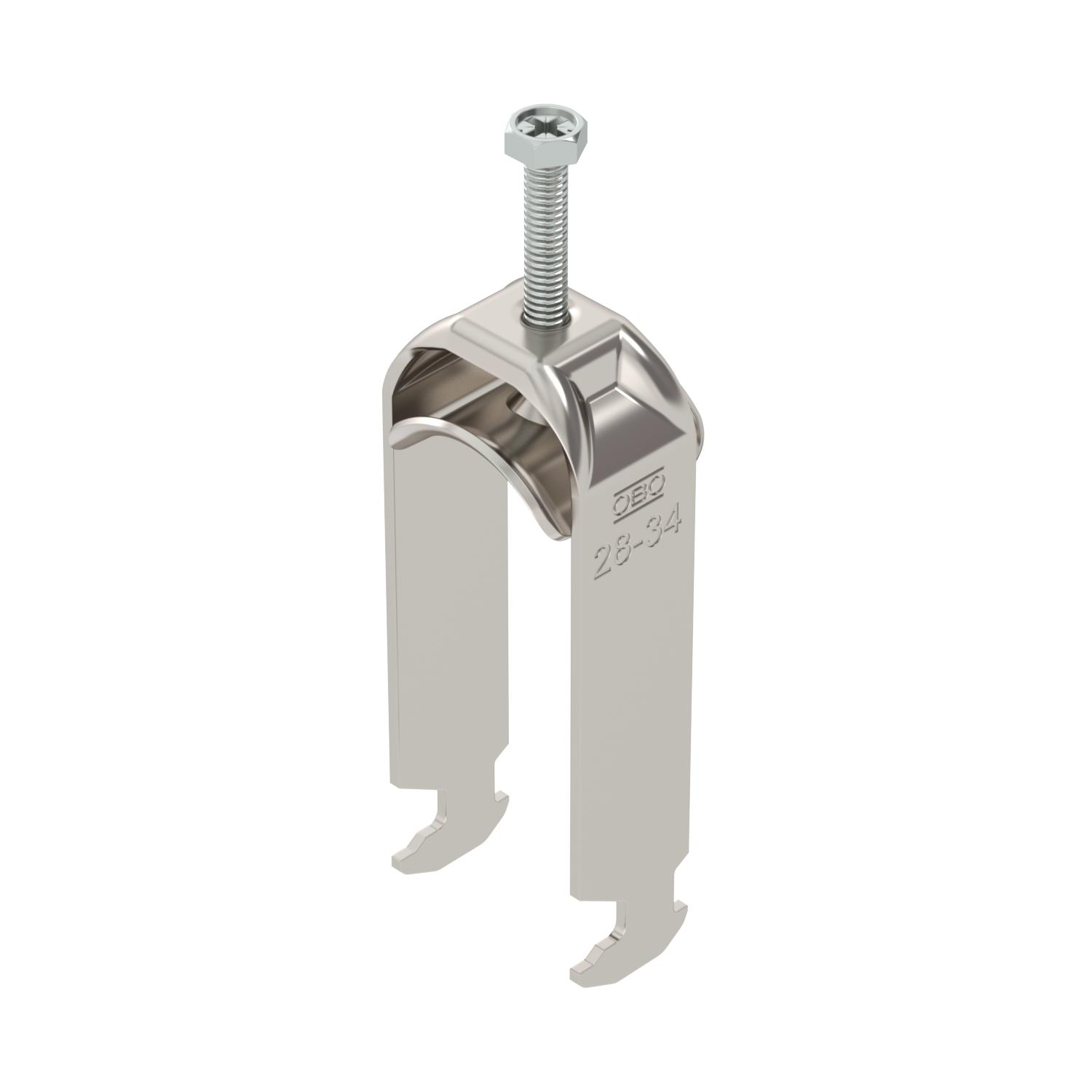

Kengyeles bilincs kalapácsfejes kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel károsodásától. Függőleges és vízszintes szereléshez 2 kábel részére C profilsínen. Résszélesség 16 - 17 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10, horonnyal és kereszthornnyal. Kültéri és beltéri szereléshez alkalmas. Több kábelt kettes nyomóvályúval el kell választani. Ellendarab használata ajánlott.

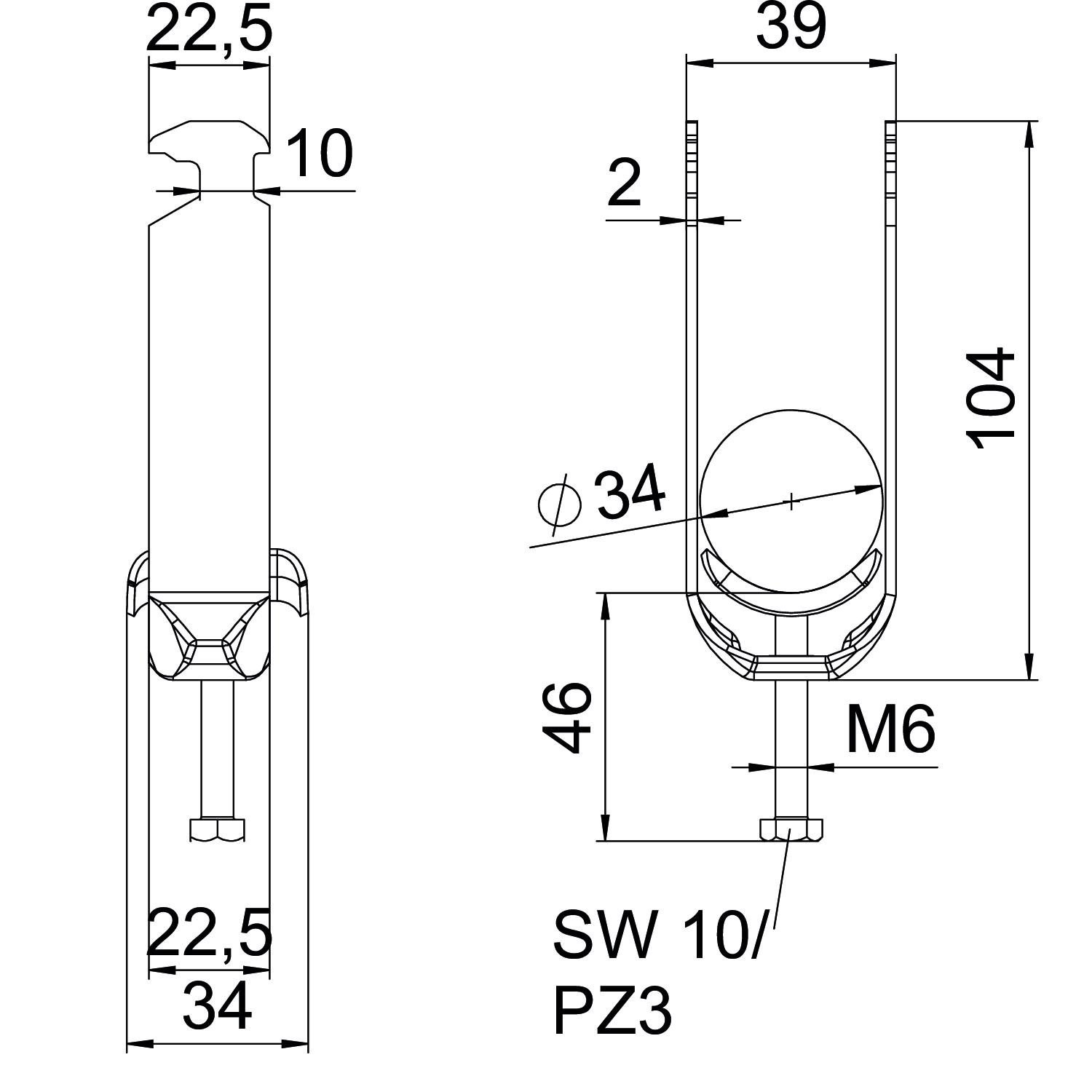

Műszaki adatok

Műszaki adatok

A kábelek/csövek száma	2
A méret	22,5 mm
Anyag	rozsdamentes acél, 1.4301
B méret	39 mm
C méret	34 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	0,6355 kg CO₂e / 1 Darab
D befogási tartomány max.	34 mm
D befogási tartomány min.	28 mm
ellendarabbal	nem
Felület	felületkezelés nélkül, utókezelt
Fém vályúval	igen
G méret (mm)	M6
H méret	104 mm
Halogénmentes	igen
Hossz	22,5 mm
Kiegészítő anyag	Rostfreier Stahl
Kiegészítő felület	unbehandelt
Külső hosszúság	34 mm

L méret	46 mm
Lemezvastagság	2 mm
Magasság	104 mm
max. csőátmérőhöz	34 mm
Max. Meghúzási nyomaték	3 Nm
max. résszélességű sínekhez (közzel)	17 mm
Menet	M6
Méret	28-34mm
min. csőátmérőhöz	28 mm
min. résszélességű sínekhez (közzel)	16 mm
Műanyag vályúval	nem
Nyomóvályú alapanyaga	Rozsdamentes acél 304 (1.4301)
Nyomóvályú anyaga	rozsdamentes acél
résszélesség	10 mm
Szélesség	39 mm
Szerelési mód	Profilsín
t méret	2 mm

Minden típus

Minden típus

Típus	D befogási tartomány min.	D befogási tartomány max.	Max. Meghúzási nyomaték	Rend. szám	Mennyiség	Legkisebb eladási egység
BS-H2-M-12 A2	8 mm	12 mm	3 Nm	1186103	Darab	50 Darab
BS-H2-M-16 A2	12 mm	16 mm	3 Nm	1186110	Darab	50 Darab
BS-H2-M-22 A2	16 mm	22 mm	3 Nm	1186117	Darab	50 Darab
BS-H2-M-28 A2	22 mm	28 mm	3 Nm	1186123	Darab	50 Darab
BS-H2-M-34 A2	28 mm	34 mm	3 Nm	1186130	Darab	50 Darab
BS-H2-M-40 A2	34 mm	40 mm	3 Nm	1186137	Darab	25 Darab
BS-H2-M-46 A2	40 mm	46 mm	5 Nm	1186143	Darab	25 Darab
BS-H2-M-52 A2	46 mm	52 mm	5 Nm	1186150	Darab	25 Darab
BS-H2-M-58 A2	52 mm	58 mm	5 Nm	1186157	Darab	25 Darab
BS-H2-M-64 A2	58 mm	64 mm	5 Nm	1186163	Darab	15 Darab
