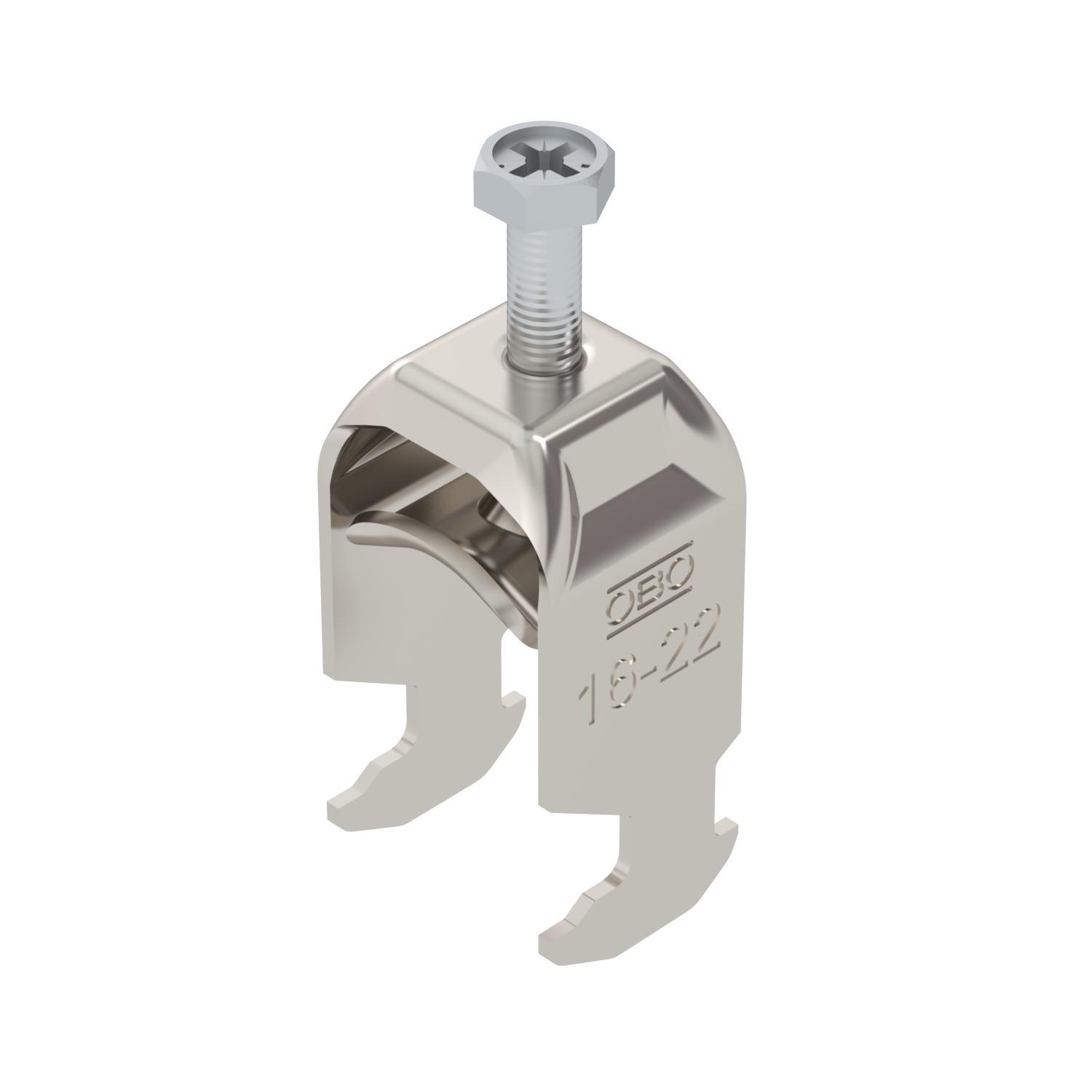

Kengyeles bilincs 2056 H-kivitel, 1 kábel részére, fém nyomóvályú, A2
Rend. szám 1186116 | EAN-kód 4012196848911
- Termékleírás
-
TermékleírásKengyeles bilincs kalapácsfejes kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 1 kábel részére C profilsínen. Résszélesség 16 - 17 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. Ellendarab használata ajánlott.
-
- Műszaki adatok
-
Műszaki adatok

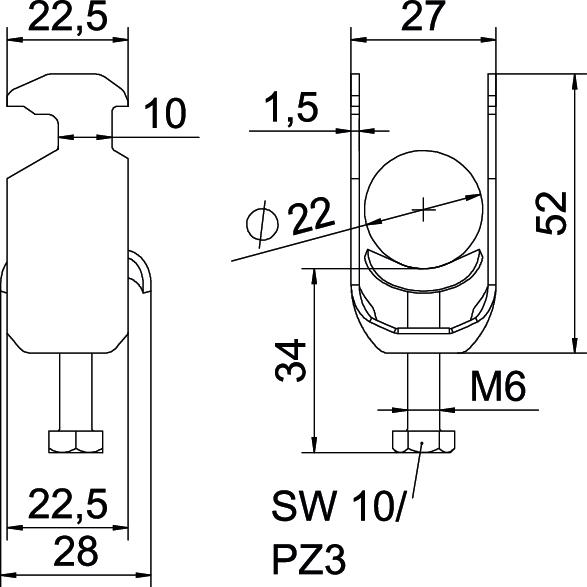

A kábelek/csövek száma 1 A méret 22,5 mm Anyag rozsdamentes acél, 1.4301 B méret 27 mm C méret 28 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 0,2524 kg CO₂e / 1 Darab D befogási tartomány max. 22 mm D befogási tartomány min. 16 mm ellendarabbal nem Felület felületkezelés nélkül, utókezelt Fém vályúval igen G méret (mm) M6 H méret 52 mm Halogénmentes igen Hossz 22,5 mm Kiegészítő anyag Rostfreier Stahl Kiegészítő felület unbehandelt Külső hosszúság 28 mm L méret 34 mm Lemezvastagság 1,5 mm Magasság 52 mm max. csőátmérőhöz 22 mm Max. Meghúzási nyomaték 3 Nm max. résszélességű sínekhez (közzel) 17 mm Menet M6 Méret 16-22mm min. csőátmérőhöz 16 mm min. résszélességű sínekhez (közzel) 16 mm Műanyag vályúval nem Nyomóvályú alapanyaga Rozsdamentes acél 304 (1.4301) Nyomóvályú anyaga rozsdamentes acél résszélesség 10 mm Szélesség 27 mm Szerelési mód Profilsín t méret 1,5 mm Tűzálló kábelrendszerek – igen - Minden típus
-
Minden típus
- Letöltések
-
Katalógus Rögzítőanyagok , 19.78MB , pdfEU megfelelőségi nyilatkozat BS-H1-M-22 A2 / 1186116 , 0.12MB , pdfGyártói nyilatkozat BS-H1-M-22 A2 / 1186116 , 0.20MB , pdfUK megfelelőségi nyilatkozat BS-H1-M-22 A2 / 1186116 , 0.09MB , pdfREACH Megfelelőségi nyilatkozat BS-H1-M-22 A2 / 1186116 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat BS-H1-M-22 A2 / 1186116 , 0.12MB , pdfSzerelési útmutató Kengyeles bilincs, H-kivitel, fém , 3.04MB , pdf
