Kengyeles bilincs 2056 H-kivitel, 1 kábel részére, fém nyomóvályú, A2 12 | 16 | 3

Kengyeles bilincs 2056 H-kivitel, 1 kábel részére, fém nyomóvályú, A2

Rend. szám 1186109 | EAN-kód 4012196848881

Rend. szám / Típus

D befogási tartomány min.

D befogási tartomány max.

Max. Meghúzási nyomaték

Termékleírás

Termékleírás

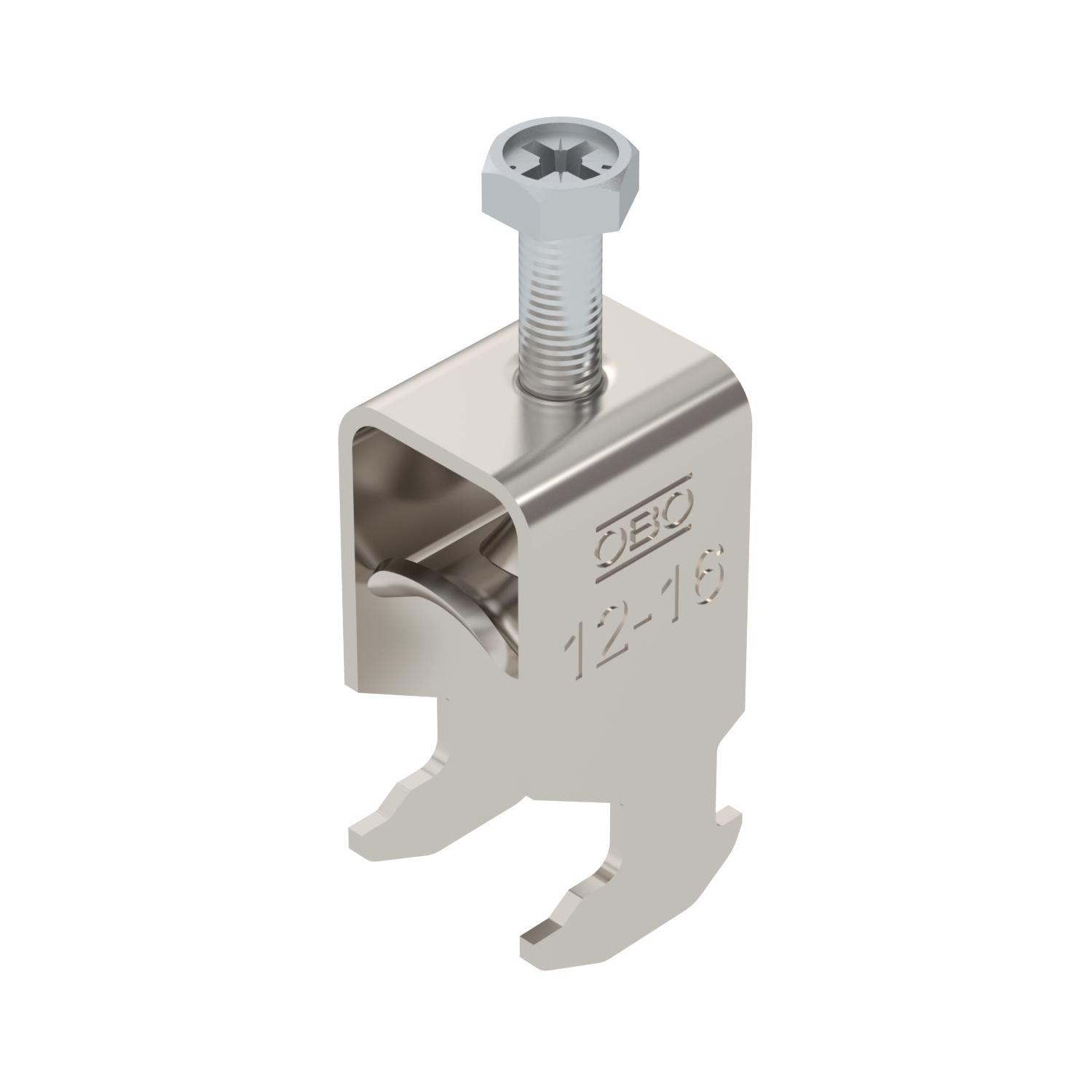

Kengyeles bilincs kalapácsfejes kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 1 kábel részére C profilsínen. Résszélesség 16 - 17 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. Ellendarab használata ajánlott.

Műszaki adatok

Műszaki adatok

A kábelek/csövek száma	1
Anyag	rozsdamentes acél, 1.4301
D befogási tartomány max.	16 mm
D befogási tartomány min.	12 mm
ellendarabbal	nem
Felület	felületkezelés nélkül, utókezelt
Fém vályúval	igen
Halogénmentes	igen
Kiegészítő anyag	Rostfreier Stahl
Kiegészítő felület	unbehandelt
Külső hosszúság	28 mm
Lemezvastagság	1,5 mm
max. csőátmérőhöz	16 mm

Max. Meghúzási nyomaték	3 Nm
max. résszélességű sínekhez (közzel)	17 mm
Menet	M6
Méret	12-16mm
min. csőátmérőhöz	12 mm
min. résszélességű sínekhez (közzel)	16 mm
Műanyag vályúval	nem
Nyomóvályú alapanyaga	Rozsdamentes acél 304 (1.4301)
Nyomóvályú anyaga	rozsdamentes acél
résszélesség	10 mm
Szerelési mód	Profilsín
Tűzálló kábelrendszerek –	igen

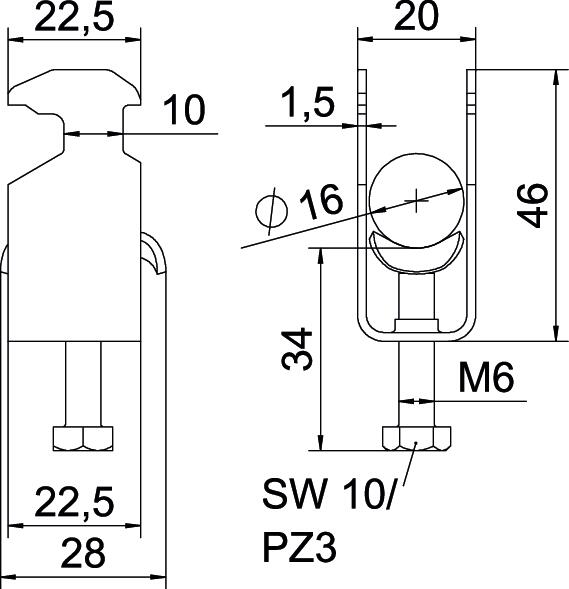

Méretek

A méret	22,5 mm
B méret	20 mm
C méret	28 mm
G méret (mm)	M6
H méret	46 mm

Hossz	22,5 mm
L méret	34 mm
Magasság	46 mm
Szélesség	20 mm
t méret	1,5 mm

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	0,2193 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	0,2193 kg CO₂e

Declared Unit (LCA)	Darab
Declared Unit Quantity (LCA)	1

Minden típus

Minden típus

Típus	D befogási tartomány min.	D befogási tartomány max.	Max. Meghúzási nyomaték	Rend. szám	Mennyiség	Legkisebb eladási egység
BS-H1-M-12 A2	8 mm	12 mm	3 Nm	1186102	Darab	50 Darab
BS-H1-M-16 A2	12 mm	16 mm	3 Nm	1186109	Darab	50 Darab
BS-H1-M-22 A2	16 mm	22 mm	3 Nm	1186116	Darab	50 Darab
BS-H1-M-28 A2	22 mm	28 mm	3 Nm	1186122	Darab	25 Darab
BS-H1-M-34 A2	28 mm	34 mm	3 Nm	1186129	Darab	25 Darab
BS-H1-M-40 A2	34 mm	40 mm	3 Nm	1186136	Darab	25 Darab
BS-H1-M-46 A2	40 mm	46 mm	5 Nm	1186142	Darab	25 Darab
BS-H1-M-52 A2	46 mm	52 mm	5 Nm	1186149	Darab	25 Darab
BS-H1-M-58 A2	52 mm	58 mm	5 Nm	1186156	Darab	15 Darab
BS-H1-M-64 A2	58 mm	64 mm	5 Nm	1186162	Darab	15 Darab
BS-H1-M-70 A2	64 mm	70 mm	5 Nm	1186169	Darab	15 Darab
BS-H1-M-76 A2	70 mm	76 mm	5 Nm	1186176	Darab	10 Darab
