Kábeltálca SKS-Magic® 60, FT 3050 | 600 | 60 | 1,5 | nem | cink | acél | merítetten tűzihorganyzott

Kábeltálca SKS-Magic® 60, FT

Rend. szám 6059485 | EAN-kód 4012195832713

Rend. szám / Típus

hossz	3050 mm

szélesség

Magasság	60 mm

lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	nem

Szín	cink

Anyag	acél

Felület	merítetten tűzihorganyzott

Termékleírás

Termékleírás

Kábeltálca beépített gyorsösszekötő rendszerrel. A kábeltálca hasznos hossza 3.000 mm.

A kábeltálca 7 x 20 mm-es oldalsó perforációval rendelkezik a kiegészítő csatlakoztatási és szerelési elemek telepítéséhez.

200 mm szélességtől VdS 2092. sz irányelv szerinti 30%-os perforálási arány, beépített oltóberendezés alatti alkalmazáshoz.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
B méret	600 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	18,5502 kg CO₂e / 1 Méter
Felső résszel	nem
Felület	merítetten tűzihorganyzott
Hasznos keresztmetszet	35800 mm²
Hasznos keresztmetszet	358 cm²
hossz	3050 mm
L méret	480 mm
lemezvastagság	1,5 mm
Magasság	60 mm
Mágneses árnyékoló csillapítás fedél nélkül	20 dB
Mágneses árnyékoló csillapítás fedéllel	50 dB
Méret	60x600x3050
Nagyfesztávú kivitel	nem

NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	Integrált összekötő
Rozsdamentes acél, maratott	nem
Sprinkler berendezés betét	igen
szélesség	600 mm
Szerelési perforálás a padlóban	igen
Szín	cink
Támaszköz 1,5 m	2,6 kN/m
Támaszköz 2,0 m	1,8 kN/m
Támaszköz 2,5 m	1,2 kN/m
Támaszköz 3,0 m	0,8 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem
x méret	496 mm
y méret	562 mm

Műszaki adatok

SKSM 60 típusú kábelcsatorna terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	hossz	szélesség	Magasság	lemezvastagság	Tűzálló kábelrendszerek –	Szín	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
SKSM 610 FT	3050 mm	100 mm	60 mm	1,5 mm	nem	cink	acél	merítetten tűzihorganyzott	6059473	m	3 m
SKSM 615 FT	3050 mm	150 mm	60 mm	1,5 mm	nem	cink	acél	merítetten tűzihorganyzott	6059475	m	3 m
SKSM 620 FT	3050 mm	200 mm	60 mm	1,5 mm	nem	cink	acél	merítetten tűzihorganyzott	6059477	m	3 m
SKSM 630 FT	3050 mm	300 mm	60 mm	1,5 mm	nem	cink	acél	merítetten tűzihorganyzott	6059479	m	3 m
SKSM 640 FT	3050 mm	400 mm	60 mm	1,5 mm	nem	cink	acél	merítetten tűzihorganyzott	6059481	m	3 m
SKSM 650 FT	3050 mm	500 mm	60 mm	1,5 mm	nem	cink	acél	merítetten tűzihorganyzott	6059483	m	3 m
SKSM 660 FT	3050 mm	600 mm	60 mm	1,5 mm	nem	cink	acél	merítetten tűzihorganyzott	6059485	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység

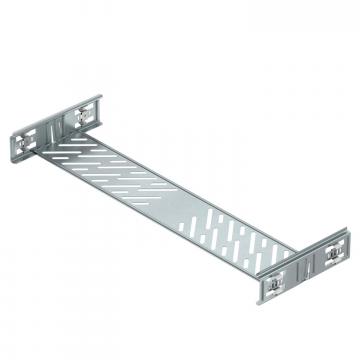

Magic hosszanti összekötő készlet	KTSMV 660 DD	6068948	Darab	1 Darab
Fedél forgóretesszel	DRL 600 FT	6051472	m	3 m
45°-os sarokidom, 60 FT	RB 45 660 FT	6036142	Darab	1 Darab
90°-os sarokidom 60 FT	RB 90 660 FT	6036602	Darab	1 Darab
állítható sarokidom 60 FT	RB W 660 FT	6037132	Darab	1 Darab
Beépíthető leágazóidom, 60 FT	RAA 660 FT	6042223	Darab	1 Darab
T-idom, 60 FT	RT 660 FT	6038142	Darab	1 Darab
Keresztidom, 60 FT	RK 660 FT	7027421	Darab	1 Darab
Fedél forgóretesszel	DRL 600 DD	6052724	m	3 m
Válaszfal 60 DD	TSG 60 DD	6062327	m	3 m
Sarokidom, állítható, Magic, 60 FT	RBMV 660 FT	6040512	Darab	1 Darab
