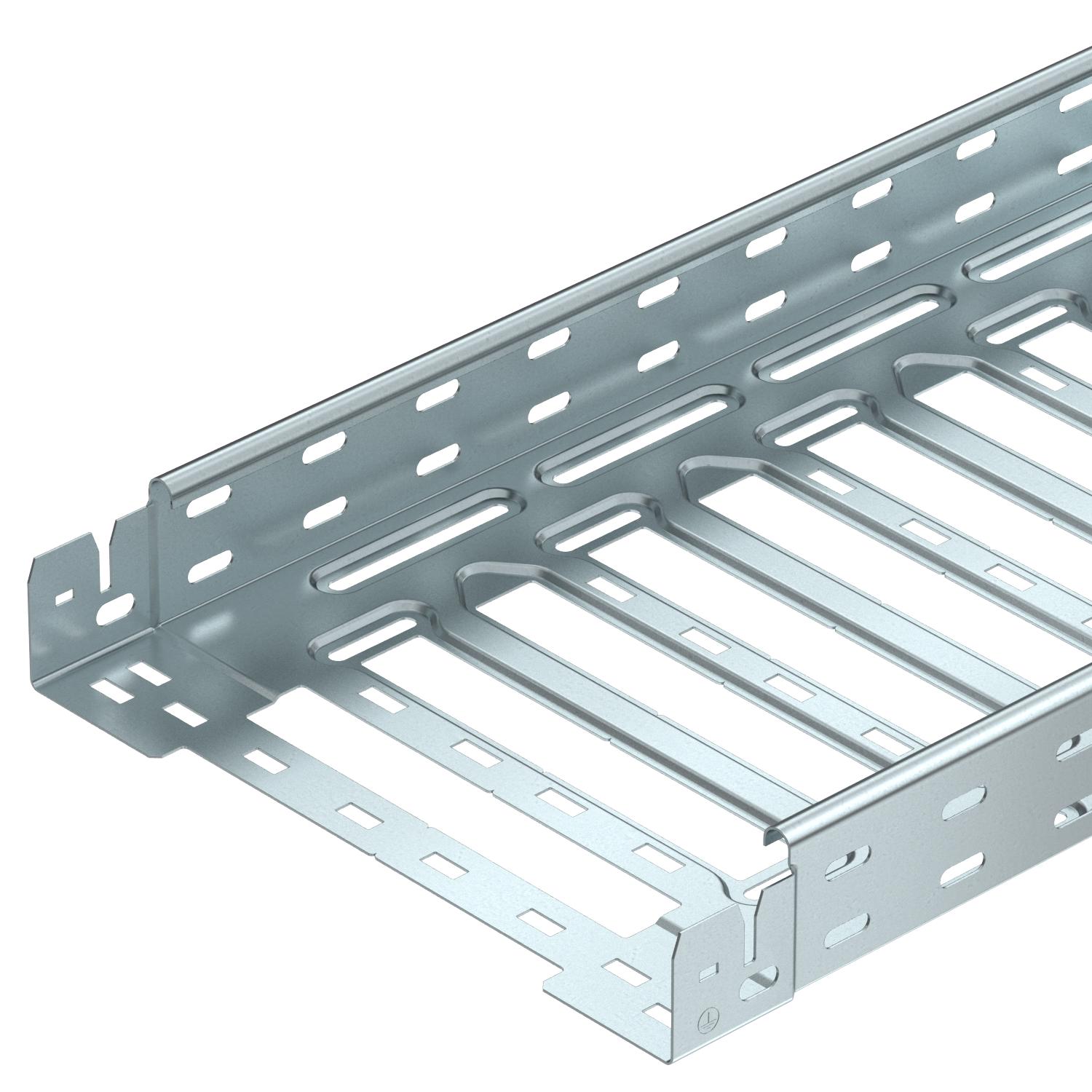

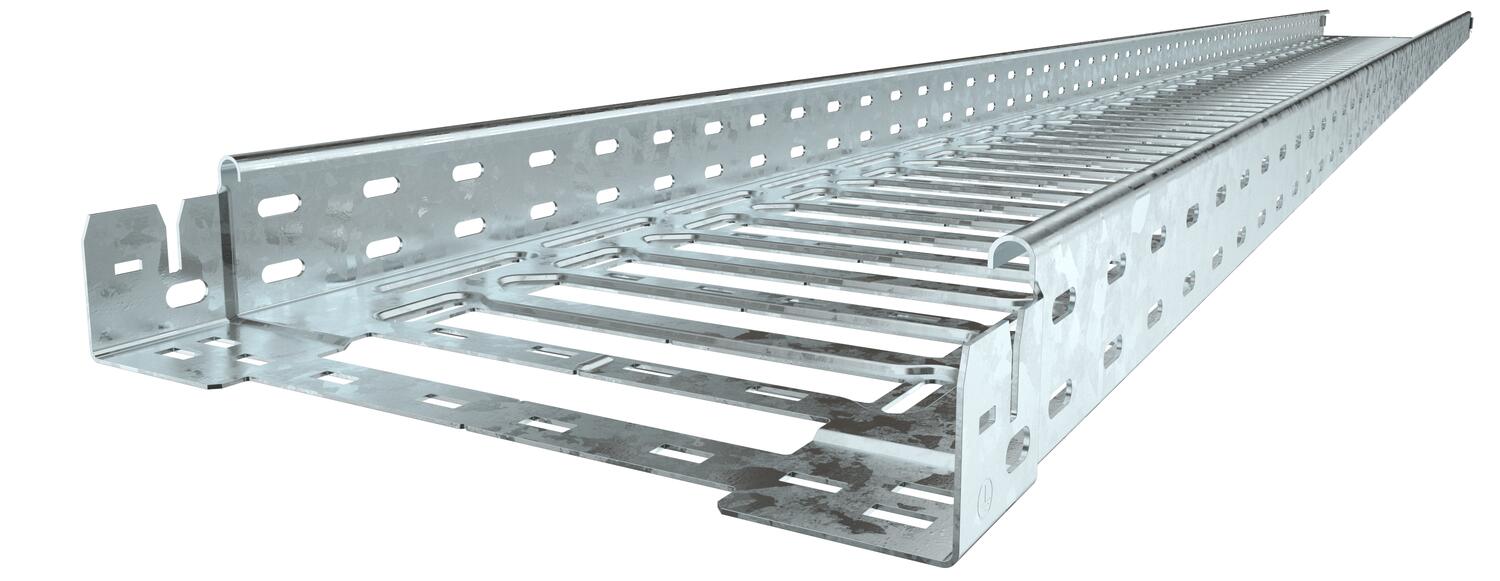

Kábeltálca SKS-Magic® 60, FT 3050 | 100 | 60 | 1,5 | nem | cink | acél | merítetten tűzihorganyzott

Kábeltálca SKS-Magic® 60, FT

Rend. szám 6059473 | EAN-kód 4012195832607

Rend. szám / Típus

Hossz	3050 mm

Szélesség

Magasság	60 mm

Lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	nem

Szín	cink

Anyag	acél

Felület	merítetten tűzihorganyzott

Termékleírás

Termékleírás

Kábeltálca beépített gyorsösszekötő rendszerrel. A kábeltálca hasznos hossza 3.000 mm.

A kábeltálca 7 x 20 mm-es oldalsó perforációval rendelkezik a kiegészítő csatlakoztatási és szerelési elemek telepítéséhez.

Garantált a folyamatos potenciálkiegyenlítés kiegészítő alkatrészek nélkül.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
Fedéllel	nem
Felület	merítetten tűzihorganyzott
Hasznos keresztmetszet	5800 mm²
Hasznos keresztmetszet	58 cm²
Lemezvastagság	1,5 mm
Mágneses árnyékoló csillapítás fedél nélkül	20 dB
Mágneses árnyékoló csillapítás fedéllel	50 dB
Méret	60x100x3050

Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	Integrált összekötő
Rozsdamentes acél, maratott	nem
Szerelőfurat az alján	igen
Szín	cink
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Méretek

B méret	100 mm
Hossz	3050 mm
L méret	30 mm

Magasság	60 mm
Szélesség	100 mm
y méret	62 mm

Terhelések

Támaszköz 1,5 m	3 kN/m
Támaszköz 2,0 m	2,25 kN/m

Támaszköz 2,5 m	1,58 kN/m
Támaszköz 3,0 m	1 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	6,3251 kg CO2e / 1 Méter
CO₂ Footprint (GWP)	6,3251 kg CO₂e

Declared Unit (LCA)	méter
Declared Unit Quantity (LCA)	1

Műszaki adatok

SKSM 60 típusú kábelcsatorna terhelési diagramja

Minden típus

Minden típus

Típus	Hossz	Szélesség	Magasság	Lemezvastagság	Tűzálló kábelrendszerek –	Szín	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
SKSM 610 FT	3050 mm	100 mm	60 mm	1,5 mm	nem	cink	acél	merítetten tűzihorganyzott	6059473	m	3 m
SKSM 615 FT	3050 mm	150 mm	60 mm	1,5 mm	nem	cink	acél	merítetten tűzihorganyzott	6059475	m	3 m
SKSM 620 FT	3050 mm	200 mm	60 mm	1,5 mm	nem	cink	acél	merítetten tűzihorganyzott	6059477	m	3 m
SKSM 630 FT	3050 mm	300 mm	60 mm	1,5 mm	nem	cink	acél	merítetten tűzihorganyzott	6059479	m	3 m
SKSM 640 FT	3050 mm	400 mm	60 mm	1,5 mm	nem	cink	acél	merítetten tűzihorganyzott	6059481	m	3 m
SKSM 650 FT	3050 mm	500 mm	60 mm	1,5 mm	nem	cink	acél	merítetten tűzihorganyzott	6059483	m	3 m
SKSM 660 FT	3050 mm	600 mm	60 mm	1,5 mm	nem	cink	acél	merítetten tűzihorganyzott	6059485	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Magic hosszanti összekötő készlet	KTSMV 610 DD	6068936	Darab	1 Darab
Fedél forgóretesszel	DRL 100 FT	6051340	m	3 m
45°-os sarokidom, 60 FT	RB 45 610 FT	6036130	Darab	1 Darab
90°-os sarokidom 60 FT	RB 90 610 FT	6036590	Darab	1 Darab
állítható sarokidom 60 FT	RB W 610 FT	6037120	Darab	1 Darab
Beépíthető leágazóidom, 60 FT	RAA 610 FT	6042211	Darab	1 Darab
T-idom, 60 FT	RT 610 FT	6038130	Darab	1 Darab
Keresztidom, 60 FT	RK 610 FT	7027411	Darab	1 Darab
Fedél forgóretesszel	DRL 100 DD	6052703	m	3 m
Válaszfal 60 DD	TSG 60 DD	6062327	m	3 m
