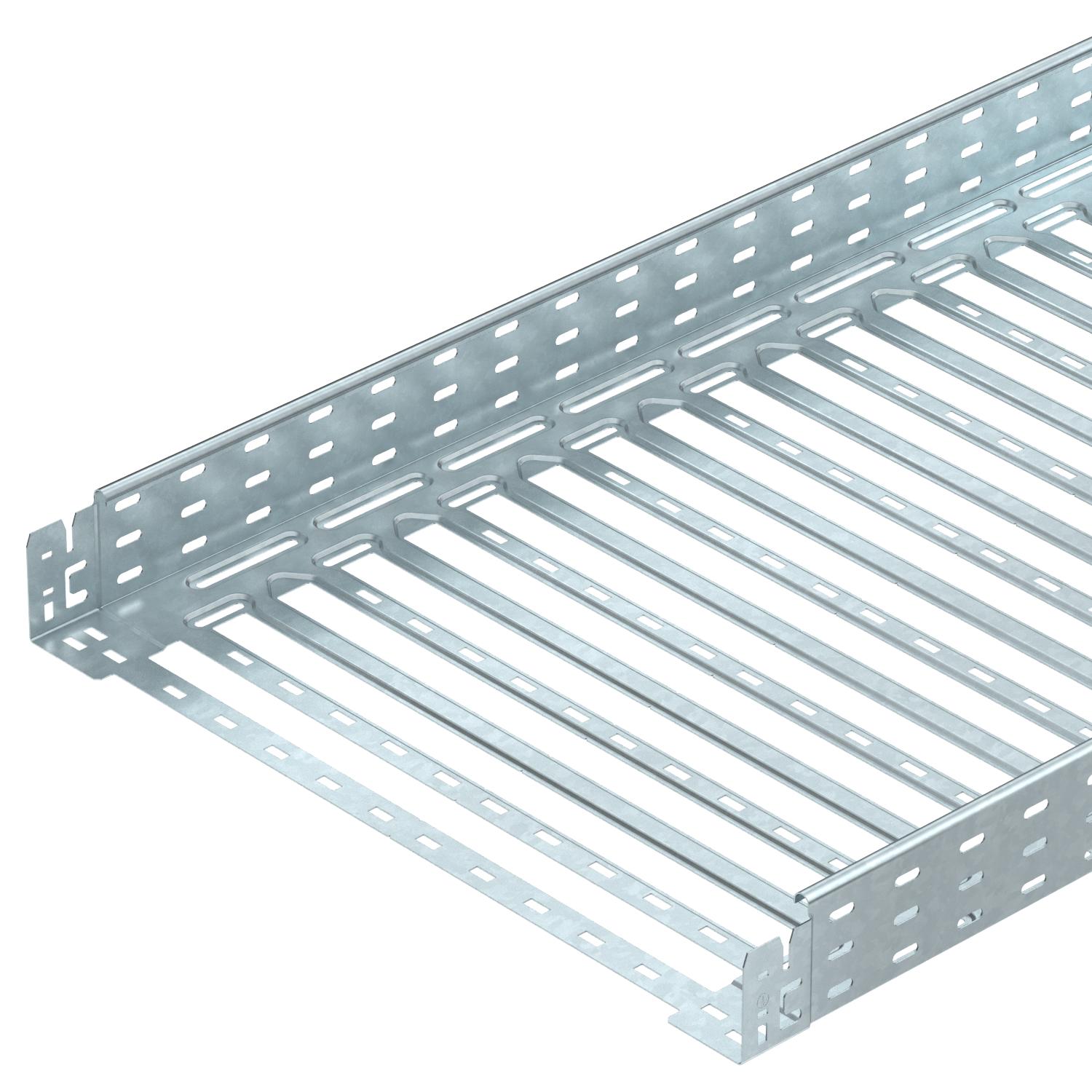

Kábeltálca MKS-Magic® 85, FT 3050 | 600 | 85 | 1 | nem | cink | acél | merítetten tűzihorganyzott

Kábeltálca MKS-Magic® 85, FT

Rend. szám 6059109 | EAN-kód 4012195830474

Rend. szám / Típus

Hossz	3050 mm

Szélesség

Magasság	85 mm

Lemezvastagság	1 mm

Tűzálló kábelrendszerek –	nem

Szín	cink

Anyag	acél

Felület	merítetten tűzihorganyzott

Termékleírás

Termékleírás

Kábeltálca beépített gyorsösszekötő rendszerrel. A kábeltálca hasznos hossza 3.000 mm.

A kábeltálca 7 x 20 mm-es oldalsó perforációval rendelkezik a kiegészítő csatlakoztatási és szerelési elemek telepítéséhez.

200 mm szélességtől VdS 2092. sz irányelv szerinti 30%-os perforálási arány, beépített oltóberendezés alatti alkalmazáshoz.

Garantált a folyamatos potenciálkiegyenlítés kiegészítő alkatrészek nélkül.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
Fedéllel	nem
Felület	merítetten tűzihorganyzott
Hasznos hosszúság	3000 mm
Hasznos keresztmetszet	508 cm²
Hasznos keresztmetszet	50800 mm²
Lemezvastagság	1 mm
Mágneses árnyékoló csillapítás fedél nélkül	20 dB
Mágneses árnyékoló csillapítás fedéllel	50 dB
Méret	85x600x3050

Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	Integrált összekötő
Rozsdamentes acél, maratott	nem
Sprinkler berendezés betét	igen
Szerelőfurat az alján	igen
Szín	cink
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Méretek

B méret	600 mm
Hossz	3050 mm
L méret	480 mm
Magasság	85 mm

Szélesség	600 mm
x méret	496 mm
y méret	562 mm

Terhelések

Támaszköz 1,5 m	1,4 kN/m
Támaszköz 2,0 m	1,1 kN/m

Támaszköz 2,5 m	0,85 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	13,734 kg CO2e / 1 Méter
CO₂ Footprint (GWP)	13,734 kg CO₂e

Declared Unit (LCA)	méter
Declared Unit Quantity (LCA)	1

Műszaki adatok

MKSM 85 típusú kábelcsatorna terhelési diagramja

Minden típus

Minden típus

Típus	Hossz	Szélesség	Magasság	Lemezvastagság	Tűzálló kábelrendszerek –	Szín	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
MKSM 810 FT	3050 mm	100 mm	85 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059097	m	3 m
MKSM 820 FT	3050 mm	200 mm	85 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059101	m	3 m

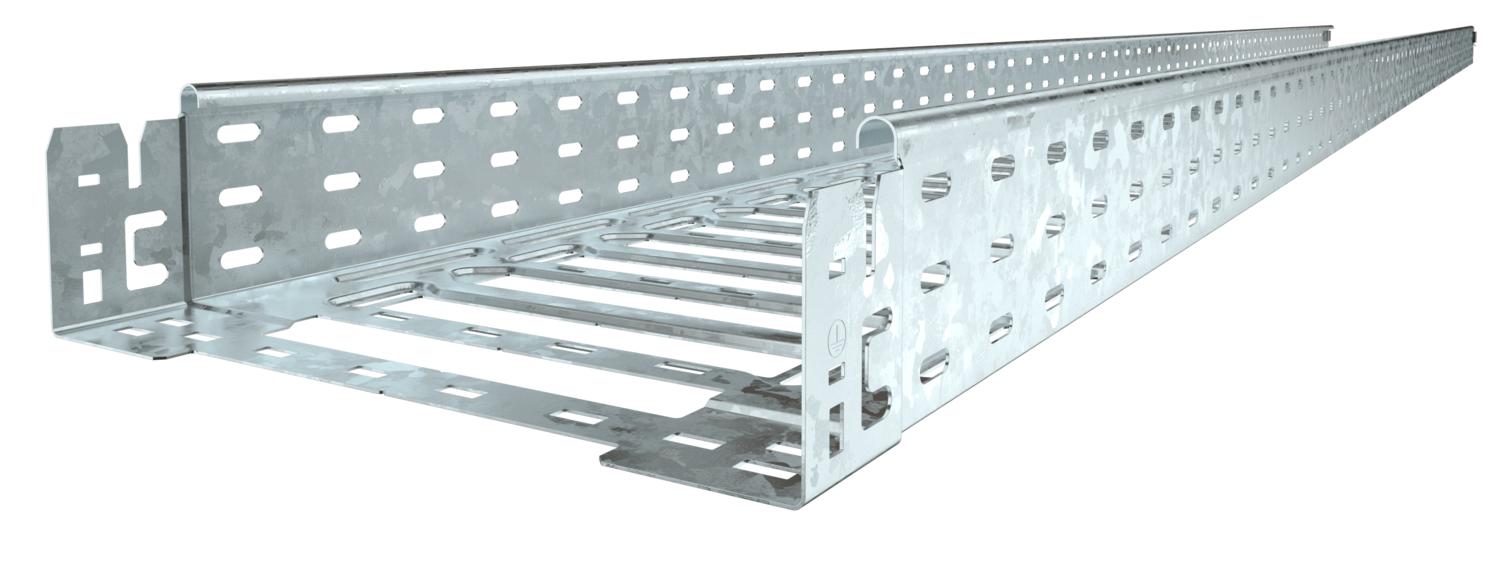

MKSM 830 FT	3050 mm	300 mm	85 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059103	m	3 m
MKSM 840 FT	3050 mm	400 mm	85 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059105	m	3 m
MKSM 850 FT	3050 mm	500 mm	85 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059107	m	3 m
MKSM 860 FT	3050 mm	600 mm	85 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059109	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység

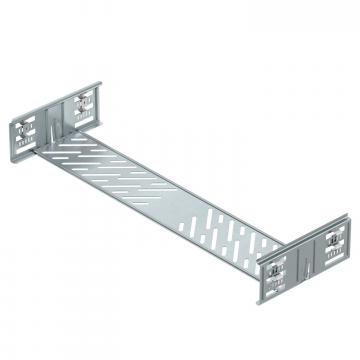

Magic hosszanti összekötő készlet	KTSMV 860 DD	6069036	Darab	1 Darab
Fedél forgóretesszel	DRL 600 FT	6051472	m	3 m

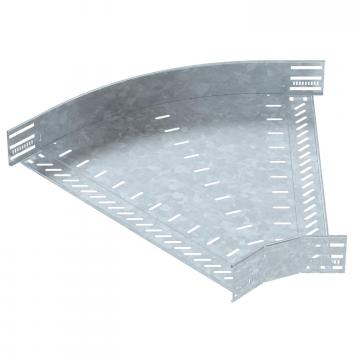

45°-os sarokidom 85 FT	RB 45 860 FT	6036240	Darab	1 Darab

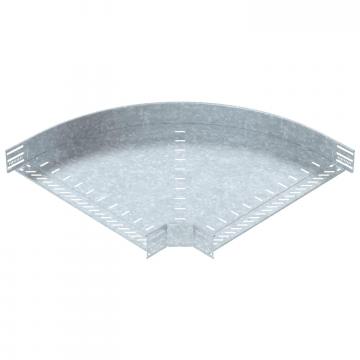

90°-os sarokidom 85 FT	RB 90 860 FT	6036722	Darab	1 Darab

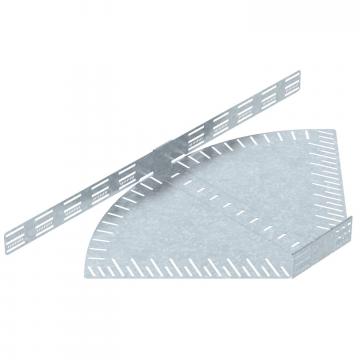

állítható sarokidom 85 FT	RB W 860 FT	6037230	Darab	1 Darab

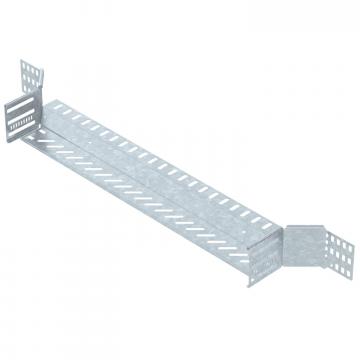

beépíthető leágazóidom 85 FT	RAA 860 FT	6042243	Darab	1 Darab

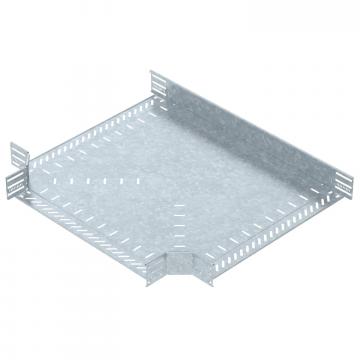

T-leágazóidom 85 FT	RT 860 FT	6038240	Darab	1 Darab

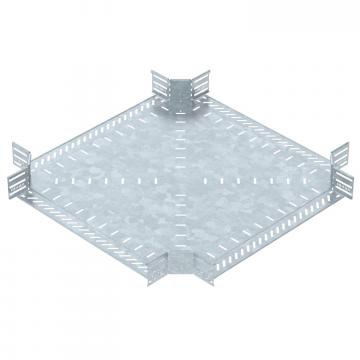

keresztidom 85 FT	RK 860 FT	7027441	Darab	1 Darab
Fedél forgóretesszel	DRL 600 DD	6052724	m	3 m
Válaszfal, 85 DD	TSG 85 DD	6062331	m	3 m

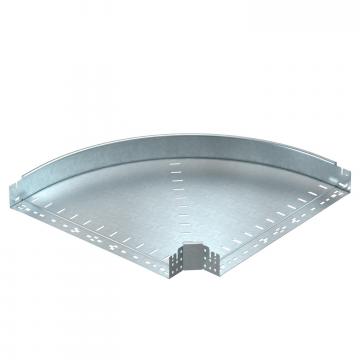

Magic 90°-os sarokidom, 85 FT	RBM 90 860 FT	6041520	Darab	1 Darab
