Kábeltálca MKS-Magic® 85, FT 3050 | 200 | 85 | 1 | nem | cink | acél | merítetten tűzihorganyzott

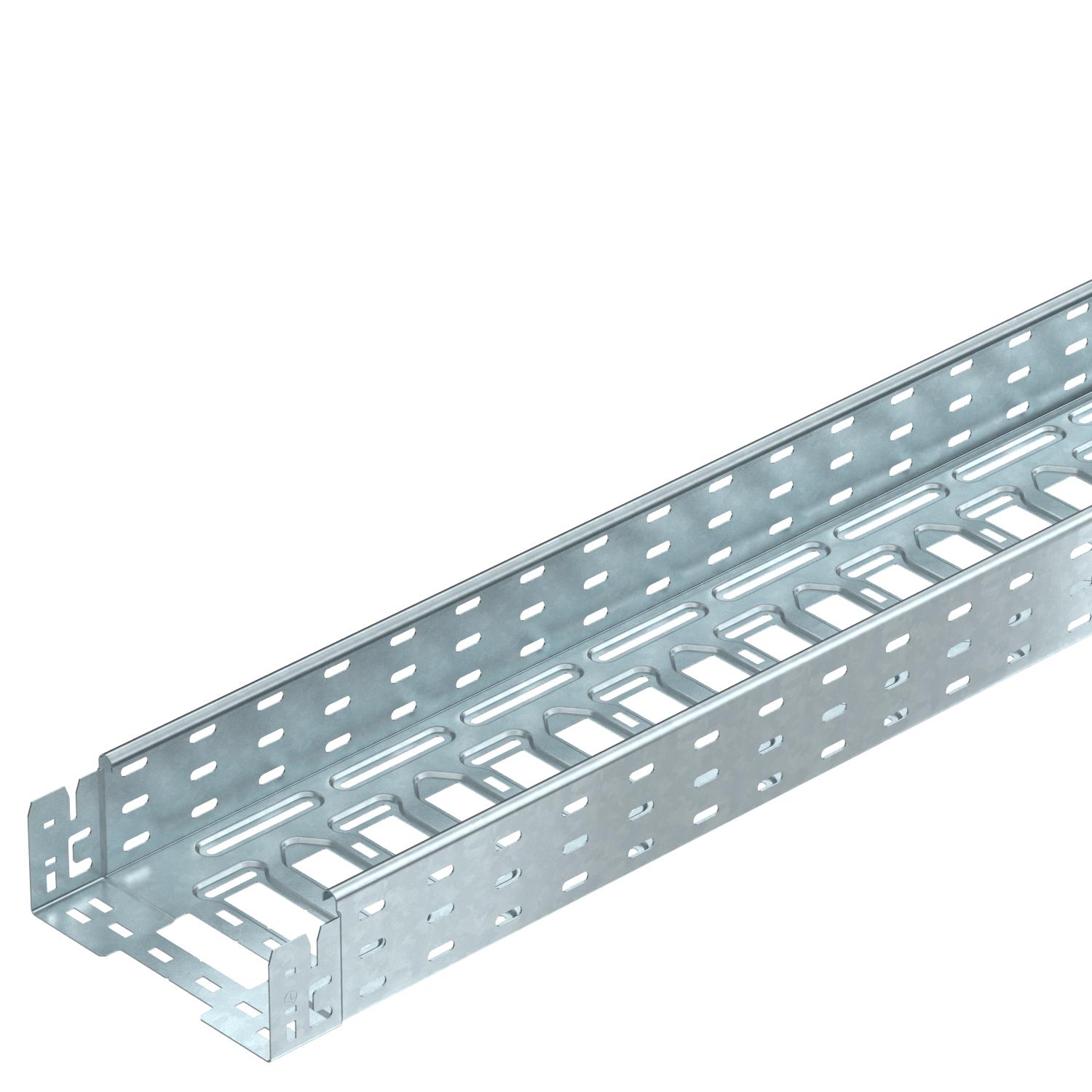

Kábeltálca MKS-Magic® 85, FT

Rend. szám 6059101 | EAN-kód 4012195830436

Rend. szám / Típus

Hossz	3050 mm

Szélesség

Magasság	85 mm

Lemezvastagság	1 mm

Tűzálló kábelrendszerek –	nem

Szín	cink

Anyag	acél

Felület	merítetten tűzihorganyzott

Termékleírás

Termékleírás

Kábeltálca beépített gyorsösszekötő rendszerrel. A kábeltálca hasznos hossza 3.000 mm.

A kábeltálca 7 x 20 mm-es oldalsó perforációval rendelkezik a kiegészítő csatlakoztatási és szerelési elemek telepítéséhez.

200 mm szélességtől VdS 2092. sz irányelv szerinti 30%-os perforálási arány, beépített oltóberendezés alatti alkalmazáshoz.

Garantált a folyamatos potenciálkiegyenlítés kiegészítő alkatrészek nélkül.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
Fedéllel	nem
Felület	merítetten tűzihorganyzott
Hasznos hosszúság	3000 mm
Hasznos keresztmetszet	186 cm²
Hasznos keresztmetszet	18600 mm²
Lemezvastagság	1 mm
Mágneses árnyékoló csillapítás fedél nélkül	20 dB
Mágneses árnyékoló csillapítás fedéllel	50 dB
Méret	85x200x3050
Nagyfesztávú kivitel	nem

NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	Integrált összekötő
ROHS-konform	igen
Rozsdamentes acél, maratott	nem
Sprinkler berendezés betét	igen
Szerelőfurat az alján	igen
Szín	cink
Terhelésteszt típusa az IEC 61537 szerint	II. típus
termékcsalád	MKSM-sorozat
Tűzálló kábelrendszerek –	nem

Méretek

B méret	200 mm
Hossz	3050 mm
L méret	80 mm
Magasság	85 mm

Szélesség	200 mm
x méret	96 mm
y méret	162 mm

Terhelések

Támaszköz 1,5 m	1,7 kN/m
Támaszköz 2,0 m	1,35 kN/m

Támaszköz 2,5 m	1 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	7,1348 kg CO2e / 1 Méter
CO₂ Footprint (GWP)	7,1348 kg CO₂e

Declared Unit	méter
Declared Unit Quantity	1

Műszaki adatok

MKSM 85 típusú kábelcsatorna terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	Hossz	Szélesség	Magasság	Lemezvastagság	Tűzálló kábelrendszerek –	Szín	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
MKSM 810 FT	3050 mm	100 mm	85 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059097	m	3 m
MKSM 820 FT	3050 mm	200 mm	85 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059101	m	3 m
MKSM 830 FT	3050 mm	300 mm	85 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059103	m	3 m
MKSM 840 FT	3050 mm	400 mm	85 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059105	m	3 m
MKSM 850 FT	3050 mm	500 mm	85 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059107	m	3 m
MKSM 860 FT	3050 mm	600 mm	85 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059109	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység

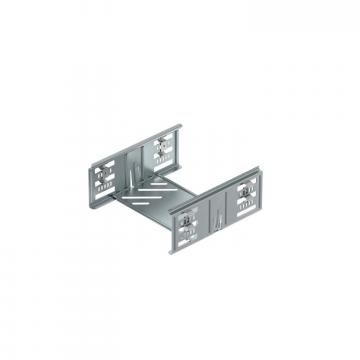

Magic hosszanti összekötő készlet	KTSMV 820 DD	6069028	Darab	1 Darab
Fedél forgóretesszel	DRL 200 FT	6051367	m	3 m

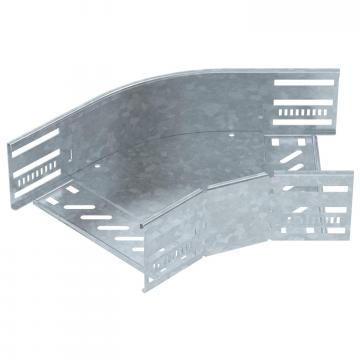

45°-os sarokidom 85 FT	RB 45 820 FT	6036232	Darab	1 Darab

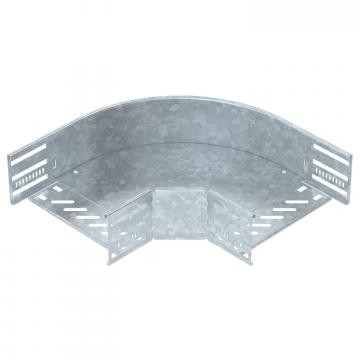

90°-os sarokidom 85 FT	RB 90 820 FT	6036714	Darab	1 Darab

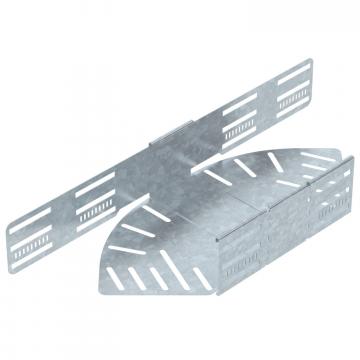

állítható sarokidom 85 FT	RB W 820 FT	6037222	Darab	1 Darab

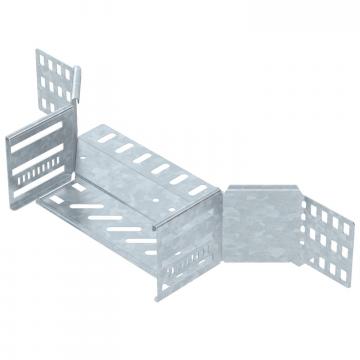

beépíthető leágazóidom 85 FT	RAA 820 FT	6042233	Darab	1 Darab

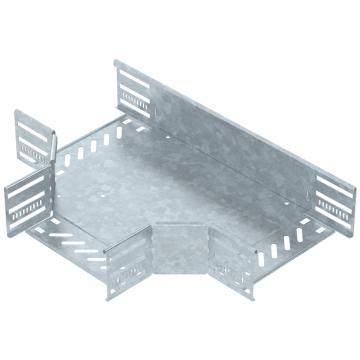

T-leágazóidom 85 FT	RT 820 FT	6038232	Darab	1 Darab

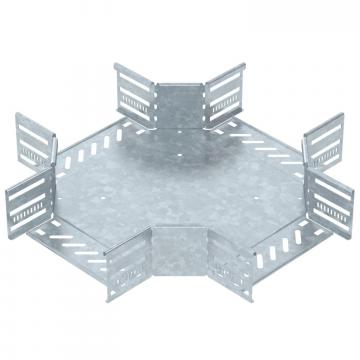

keresztidom 85 FT	RK 820 FT	7027433	Darab	1 Darab
Fedél forgóretesszel	DRL 200 DD	6052709	m	3 m
Válaszfal, 85 DD	TSG 85 DD	6062331	m	3 m
