Kabelrinne SKS 60 A4 3000 | 400 | 1,5 | igen | rozsdamentes acél, 1.4571 | felületkezelés nélkül, utókezelt

Kabelrinne SKS 60 A4

Rend. szám 6056759 | EAN-kód 4012196050284

Rend. szám / Típus

Hossz	3000 mm

Szélesség

Lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	igen

Anyag	rozsdamentes acél, 1.4571

Felület	felületkezelés nélkül, utókezelt

Termékleírás

Termékleírás

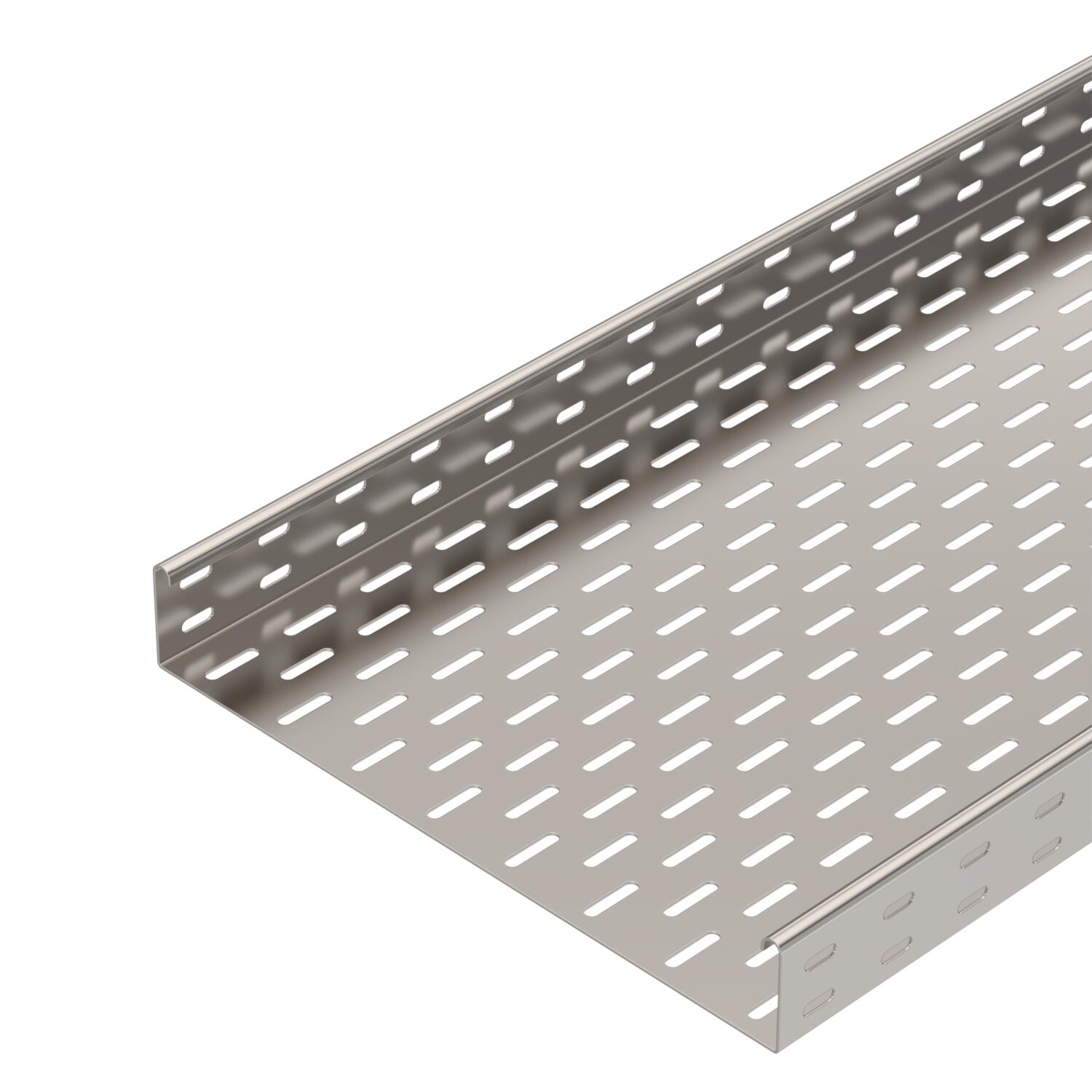

SKS 60 = kábeltálca-rendszer 60 mm oldalmagassággal. „nehéz” kivitel.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.

Az SKS típusú kábeltálca tűzálló/funkciótartó nyomvonalakhoz is beépíthető. További információk a BSS /Tűz ellen védett rendszerek katalógusban találhatók. A kábeltálca a konzolra FRS M6 x 12 csavarokkal rögzíthető.

Műszaki adatok

Műszaki adatok

Anyag	rozsdamentes acél, 1.4571
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
B méret	400 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	30,7161 kg CO2e / 1 Méter
Fedéllel	nem
Felület	felületkezelés nélkül, utókezelt
Hasznos keresztmetszet	238 cm²
Hasznos keresztmetszet	23800 mm²
Hossz	10 ft
Hossz	3000 mm
lemezvastagság	0,06 in
Lemezvastagság	1,5 mm
Magasság	60 mm
Magasság	2 in
Maß W	400 mm

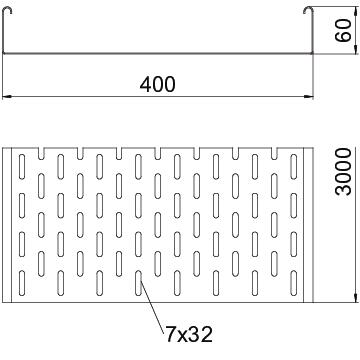

Méret	60x400x3000

Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	összekötő nélkül
Rozsdamentes acél, maratott	nem
Szélesség	400 mm
Szélesség	16 in
Szerelőfurat az alján	igen
Szín	nemesacél
Támaszköz 1,5 m	2,65 kN/m
Támaszköz 2,0 m	1,8 kN/m
Támaszköz 2,5 m	1,15 kN/m
Támaszköz 3,0 m	0,5 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	igen

Műszaki adatok

SKS 60 VA típusú kábeltálca terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	Hossz	Szélesség	Lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
SKS 610 A4	3000 mm	100 mm	1,5 mm	igen	rozsdamentes acél, 1.4571	felületkezelés nélkül, utókezelt	6056750	m	3 m
SKS 620 A4	3000 mm	200 mm	1,5 mm	igen	rozsdamentes acél, 1.4571	felületkezelés nélkül, utókezelt	6056755	m	3 m
SKS 630 A4	3000 mm	300 mm	1,5 mm	igen	rozsdamentes acél, 1.4571	felületkezelés nélkül, utókezelt	6056757	m	3 m
SKS 640 A4	3000 mm	400 mm	1,5 mm	igen	rozsdamentes acél, 1.4571	felületkezelés nélkül, utókezelt	6056759	m	3 m
SKS 650 A4	3000 mm	500 mm	1,5 mm	igen	rozsdamentes acél, 1.4571	felületkezelés nélkül, utókezelt	6056761	m	3 m
SKS 660 A4	3000 mm	600 mm	1,5 mm	igen	rozsdamentes acél, 1.4571	felületkezelés nélkül, utókezelt	6056763	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Hosszanti összekötő	RLVK 60 A4	6067675	Darab	10 Darab
Toldásponti takarólemez	SSLB 400 A4	7070396	Darab	20 Darab

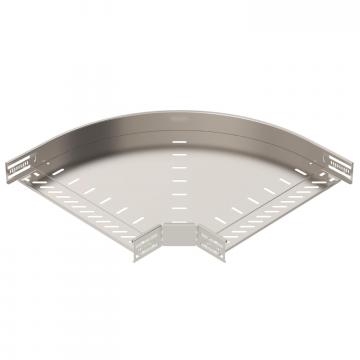

90°-os sarokidom 60 A4	RB 90 640 A4	6036658	Darab	1 Darab

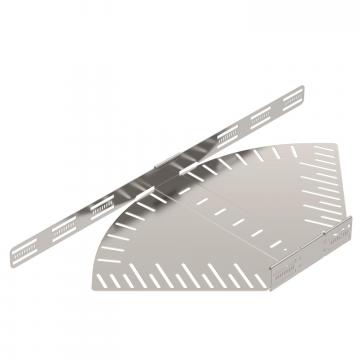

állítható sarokidom 60 A4	RB W 640 A4	6037178	Darab	1 Darab

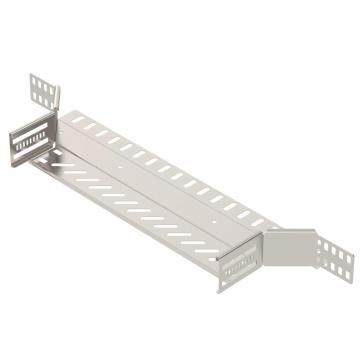

beépíthető leágazóidom 60 A4	RAA 640 A4	6042379	Darab	1 Darab

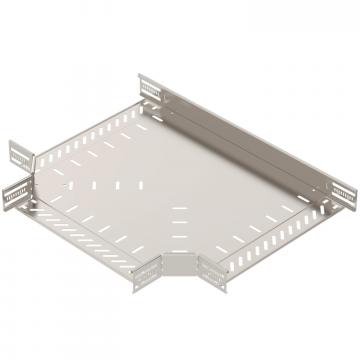

T-leágazóidom 60/400 A4	RT 640 A4	6038186	Darab	1 Darab

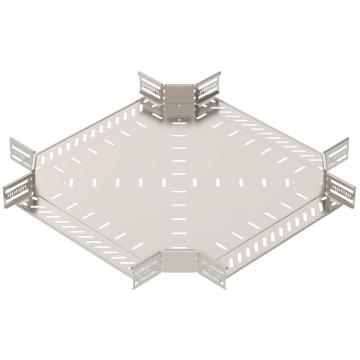

keresztidom 60/400 A4	RK 640 A4	7027526	Darab	1 Darab
Fedél forgóretesszel, A4	DRL 400 A4	6052984	m	3 m
Válaszfal 60 A4	TSG 60 A4	6062086	m	3 m
90°-os sarokidom, 60 A4	RBU 90 640 A4	7134292	Darab	1 Darab
