Kabelrinne SKS 60 A4 3000 | 300 | 1,5 | igen | rozsdamentes acél, 1.4571 | felületkezelés nélkül, utókezelt

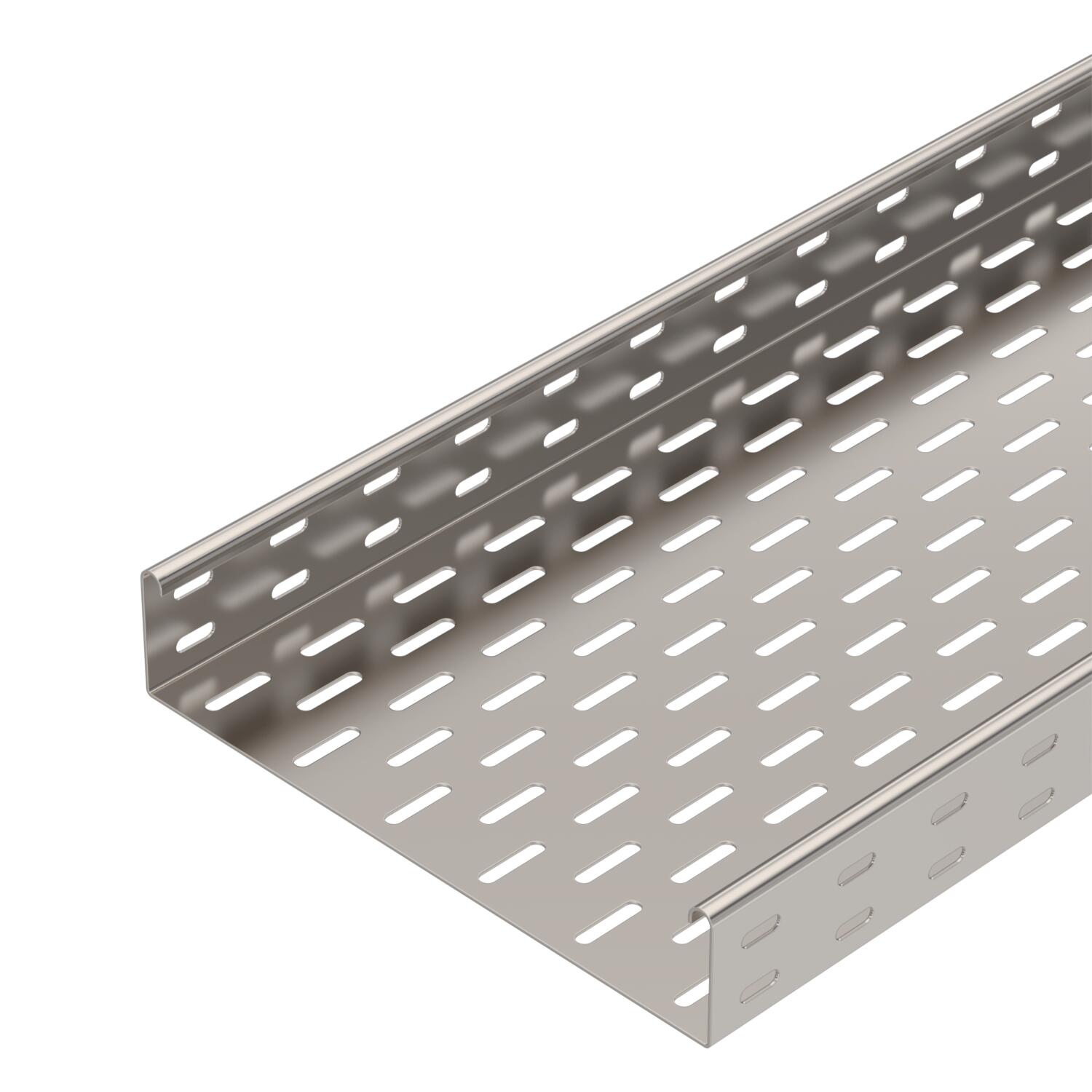

Kabelrinne SKS 60 A4

Rend. szám 6056757 | EAN-kód 4012196050161

Rend. szám / Típus

Hossz	3000 mm

Szélesség

Lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	igen

Anyag	rozsdamentes acél, 1.4571

Felület	felületkezelés nélkül, utókezelt

Termékleírás

Termékleírás

SKS 60 = kábeltálca-rendszer 60 mm oldalmagassággal. „nehéz” kivitel.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.

Az SKS típusú kábeltálca tűzálló/funkciótartó nyomvonalakhoz is beépíthető. További információk a BSS /Tűz ellen védett rendszerek katalógusban találhatók. A kábeltálca a konzolra FRS M6 x 12 csavarokkal rögzíthető.

Műszaki adatok

Műszaki adatok

Anyag	rozsdamentes acél, 1.4571
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
B méret	300 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	25,0971 kg CO2e / 1 Méter
Fedéllel	nem
Felület	felületkezelés nélkül, utókezelt
Hasznos keresztmetszet	178 cm²
Hasznos keresztmetszet	17800 mm²
Hossz	3000 mm
Hossz	10 ft
lemezvastagság	0,06 in
Lemezvastagság	1,5 mm
Magasság	60 mm
Magasság	2 in
Maß W	300 mm

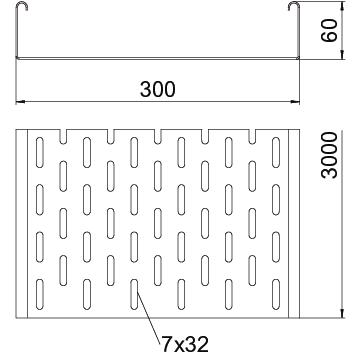

Méret	60x300x3000

Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	összekötő nélkül
Rozsdamentes acél, maratott	nem
Szélesség	300 mm
Szélesség	12 in
Szerelőfurat az alján	igen
Szín	nemesacél
Támaszköz 1,5 m	2,65 kN/m
Támaszköz 2,0 m	1,8 kN/m
Támaszköz 2,5 m	1,15 kN/m
Támaszköz 3,0 m	0,5 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	igen

Műszaki adatok

SKS 60 VA típusú kábeltálca terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	Hossz	Szélesség	Lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
SKS 610 A4	3000 mm	100 mm	1,5 mm	igen	rozsdamentes acél, 1.4571	felületkezelés nélkül, utókezelt	6056750	m	3 m
SKS 620 A4	3000 mm	200 mm	1,5 mm	igen	rozsdamentes acél, 1.4571	felületkezelés nélkül, utókezelt	6056755	m	3 m
SKS 630 A4	3000 mm	300 mm	1,5 mm	igen	rozsdamentes acél, 1.4571	felületkezelés nélkül, utókezelt	6056757	m	3 m
SKS 640 A4	3000 mm	400 mm	1,5 mm	igen	rozsdamentes acél, 1.4571	felületkezelés nélkül, utókezelt	6056759	m	3 m
SKS 650 A4	3000 mm	500 mm	1,5 mm	igen	rozsdamentes acél, 1.4571	felületkezelés nélkül, utókezelt	6056761	m	3 m
SKS 660 A4	3000 mm	600 mm	1,5 mm	igen	rozsdamentes acél, 1.4571	felületkezelés nélkül, utókezelt	6056763	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Hosszanti összekötő	RLVK 60 A4	6067675	Darab	10 Darab
Toldásponti takarólemez	SSLB 300 A4	7070394	Darab	20 Darab
90°-os sarokidom 60 A4	RB 90 630 A4	6036656	Darab	1 Darab
állítható sarokidom 60 A4	RB W 630 A4	6037176	Darab	1 Darab
beépíthető leágazóidom 60 A4	RAA 630 A4	6042377	Darab	1 Darab
T-leágazóidom 60/300 A4	RT 630 A4	6038184	Darab	1 Darab
keresztidom 60/300 A4	RK 630 A4	7027524	Darab	1 Darab
Fedél forgóretesszel, A4	DRL 300 A4	6052983	m	3 m
Válaszfal 60 A4	TSG 60 A4	6062086	m	3 m
