Kabelrinne SKS 60 A2 3000 | 400 | 1,5 | igen | rozsdamentes acél, 1.4301 | felületkezelés nélkül, utókezelt

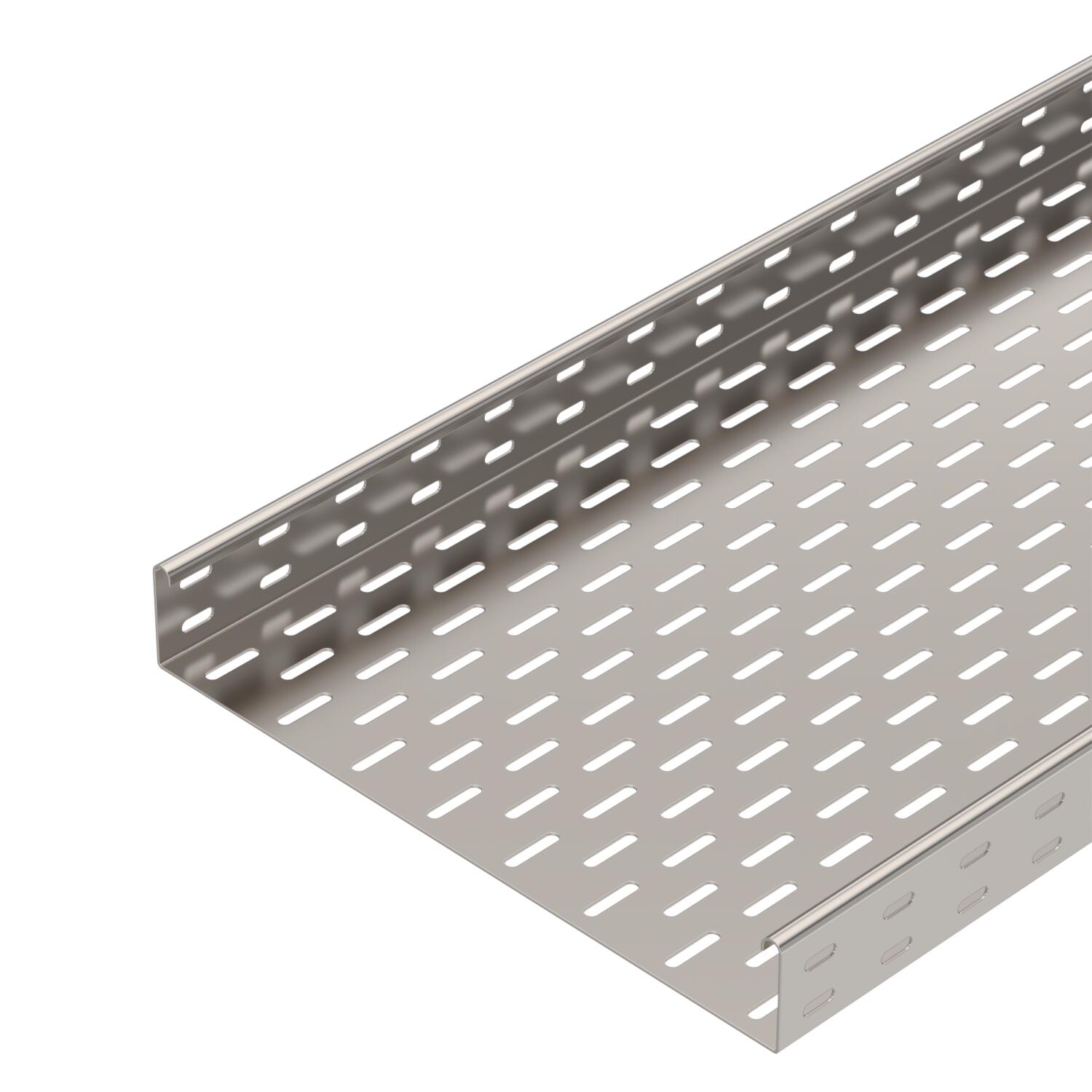

Kabelrinne SKS 60 A2

Rend. szám 6056742 | EAN-kód 4012196120734

Rend. szám / Típus

Hossz	3000 mm

Szélesség

Lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	igen

Anyag	rozsdamentes acél, 1.4301

Felület	felületkezelés nélkül, utókezelt

Termékleírás

Termékleírás

SKS 60 = kábeltálca-rendszer 60 mm oldalmagassággal. „nehéz” kivitel.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.

Az SKS típusú kábeltálca tűzálló/funkciótartó nyomvonalakhoz is beépíthető. További információk a BSS /Tűz ellen védett rendszerek katalógusban találhatók. A kábeltálca a konzolra FRS M6 x 12 csavarokkal rögzíthető.

A szükséges mennyiségű összekötő alkatrészt külön kell megrendelni.

Műszaki adatok

Műszaki adatok

Anyag	rozsdamentes acél, 1.4301
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
B méret	400 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	30,7161 kg CO2e / 1 Méter
Fedéllel	nem
Felület	felületkezelés nélkül, utókezelt
Hasznos keresztmetszet	238 cm²
Hasznos keresztmetszet	23800 mm²
Hossz	3000 mm
Hossz	10 ft
Lemezvastagság	1,5 mm
lemezvastagság	0,06 in
Magasság	2 in
Magasság	60 mm
Maß W	400 mm

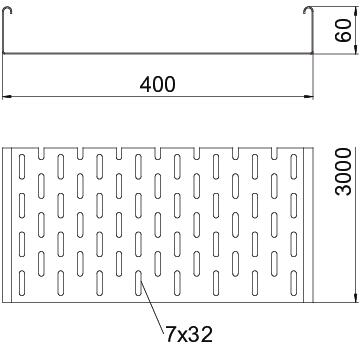

Méret	60x400x3000

Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	összekötő nélkül
Rozsdamentes acél, maratott	nem
Szélesség	400 mm
Szélesség	16 in
Szerelőfurat az alján	igen
Szín	nemesacél
Támaszköz 1,5 m	2,65 kN/m
Támaszköz 2,0 m	1,8 kN/m
Támaszköz 2,5 m	1,15 kN/m
Támaszköz 3,0 m	0,5 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	igen

Műszaki adatok

SKS 60 típusú kábeltálca terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	Hossz	Szélesség	Lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
SKS 610 A2	3000 mm	100 mm	1,5 mm	igen	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6056735	m	3 m
SKS 620 A2	3000 mm	200 mm	1,5 mm	igen	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6056737	m	3 m
SKS 630 A2	3000 mm	300 mm	1,5 mm	igen	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6056739	m	3 m
SKS 640 A2	3000 mm	400 mm	1,5 mm	igen	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6056742	m	3 m
SKS 650 A2	3000 mm	500 mm	1,5 mm	igen	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6056744	m	3 m
SKS 660 A2	3000 mm	600 mm	1,5 mm	igen	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6056746	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Hosszanti összekötő	RLVK 60 A2	6067654	Darab	10 Darab
Toldásponti takarólemez	SSLB 400 A2	7070369	Darab	20 Darab
90°-os sarokidom 60 A2	RB 90 640 A2	6036628	Darab	1 Darab
beépíthető leágazóidom 60 A2	RB W 640 A2	6037158	Darab	1 Darab
Beépíthető leágazóidom, 60 A2	RAA 640 A2	6042319	Darab	1 Darab
T-leágazóidom 60/400 A2	RT 640 A2	6038166	Darab	1 Darab
keresztidom 60 A2	RK 640 A2	7027507	Darab	1 Darab
Fedél forgóretesszel, A2	DRL 400 A2	6052932	m	3 m
Válaszfal 60 A2	TSG 60 A2	6062084	m	3 m
