Kabelrinne SKS 60 A2 3000 | 100 | 1,5 | igen | rozsdamentes acél, 1.4301 | felületkezelés nélkül, utókezelt

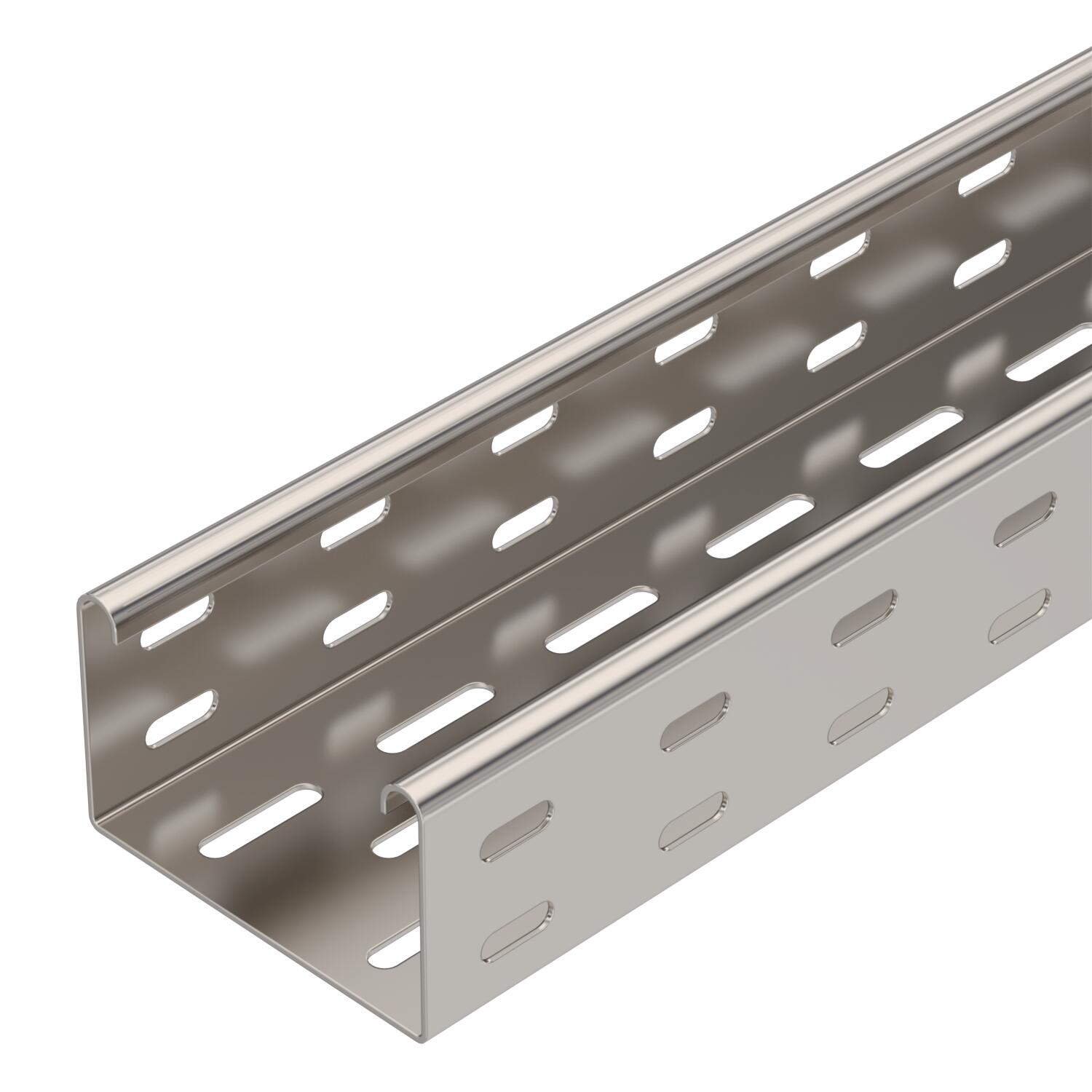

Kabelrinne SKS 60 A2

Rend. szám 6056735 | EAN-kód 4012196120550

Rend. szám / Típus

Hossz	3000 mm

Szélesség

Lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	igen

Anyag	rozsdamentes acél, 1.4301

Felület	felületkezelés nélkül, utókezelt

Termékleírás

Termékleírás

SKS 60 = kábeltálca-rendszer 60 mm oldalmagassággal. „nehéz” kivitel.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.

Az SKS típusú kábeltálca tűzálló/funkciótartó nyomvonalakhoz is beépíthető. További információk a BSS /Tűz ellen védett rendszerek katalógusban találhatók. A kábeltálca a konzolra FRS M6 x 12 csavarokkal rögzíthető.

A szükséges mennyiségű összekötő alkatrészt külön kell megrendelni.

Műszaki adatok

Műszaki adatok

Anyag	rozsdamentes acél, 1.4301
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
B méret	100 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	13,8247 kg CO2e / 1 Méter
Fedéllel	nem
Felület	felületkezelés nélkül, utókezelt
Hasznos keresztmetszet	5800 mm²
Hasznos keresztmetszet	58 cm²
Hossz	10 ft
Hossz	3000 mm
lemezvastagság	0,06 in
Lemezvastagság	1,5 mm
Magasság	60 mm
Magasság	2 in
Maß W	100 mm
Méret	60x100x3000

Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	összekötő nélkül
Rozsdamentes acél, maratott	nem
Szélesség	4 in
Szélesség	100 mm
Szerelőfurat az alján	igen
Szín	nemesacél
Támaszköz 1,5 m	2,65 kN/m
Támaszköz 2,0 m	1,8 kN/m
Támaszköz 2,5 m	1,15 kN/m
Támaszköz 3,0 m	0,5 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	igen

Műszaki adatok

SKS 60 típusú kábeltálca terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	Hossz	Szélesség	Lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
SKS 610 A2	3000 mm	100 mm	1,5 mm	igen	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6056735	m	3 m
SKS 620 A2	3000 mm	200 mm	1,5 mm	igen	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6056737	m	3 m

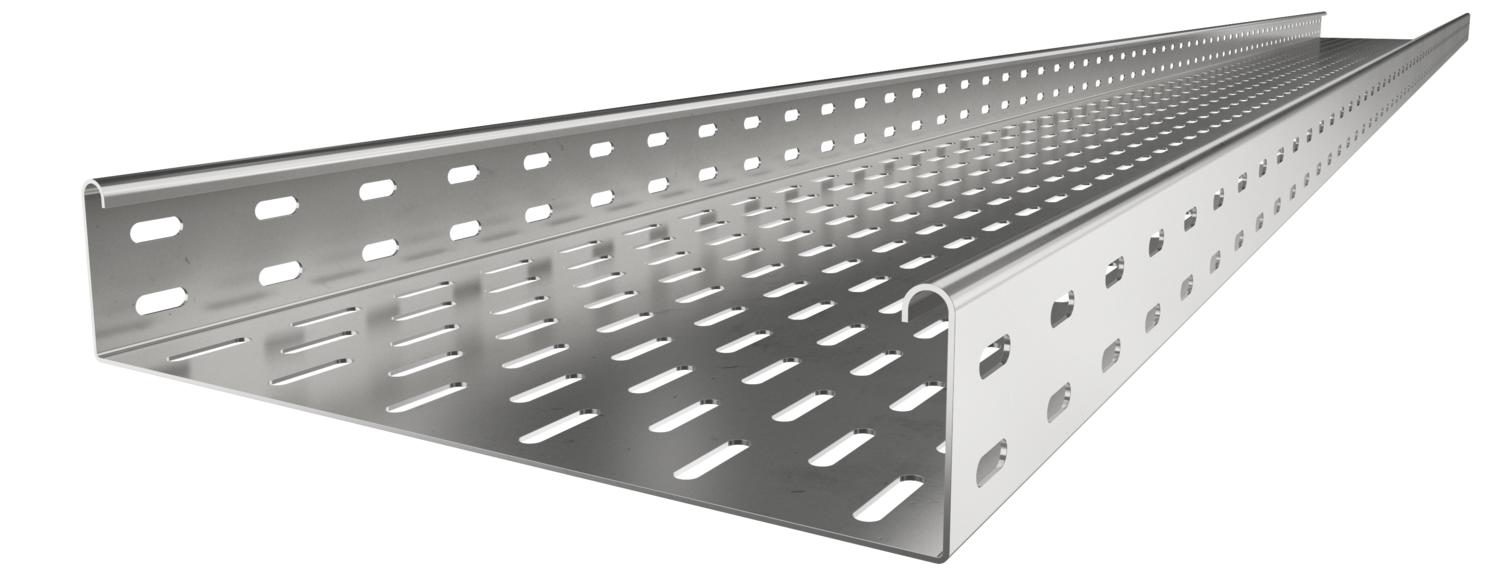

SKS 630 A2	3000 mm	300 mm	1,5 mm	igen	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6056739	m	3 m
SKS 640 A2	3000 mm	400 mm	1,5 mm	igen	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6056742	m	3 m
SKS 650 A2	3000 mm	500 mm	1,5 mm	igen	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6056744	m	3 m
SKS 660 A2	3000 mm	600 mm	1,5 mm	igen	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6056746	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Hosszanti összekötő	RLVK 60 A2	6067654	Darab	10 Darab
Toldásponti takarólemez	SSLB 100 A2	7070353	Darab	20 Darab
90°-os sarokidom 60 A2	RB 90 610 A2	6036620	Darab	1 Darab
beépíthető leágazóidom 60 A2	RB W 610 A2	6037150	Darab	1 Darab
Beépíthető leágazóidom, 60 A2	RAA 610 A2	6042311	Darab	1 Darab
T-leágazóidom 60/100 A2	RT 610 A2	6038160	Darab	1 Darab
keresztidom 60 A2	RK 610 A2	7027501	Darab	1 Darab
Fedél forgóretesszel	DRL 100 A2	6052878	m	3 m
Válaszfal 60 A2	TSG 60 A2	6062084	m	3 m
90°-os sarokidom, 60 A2	RB 90 610 A2	7134122	Darab	1 Darab
