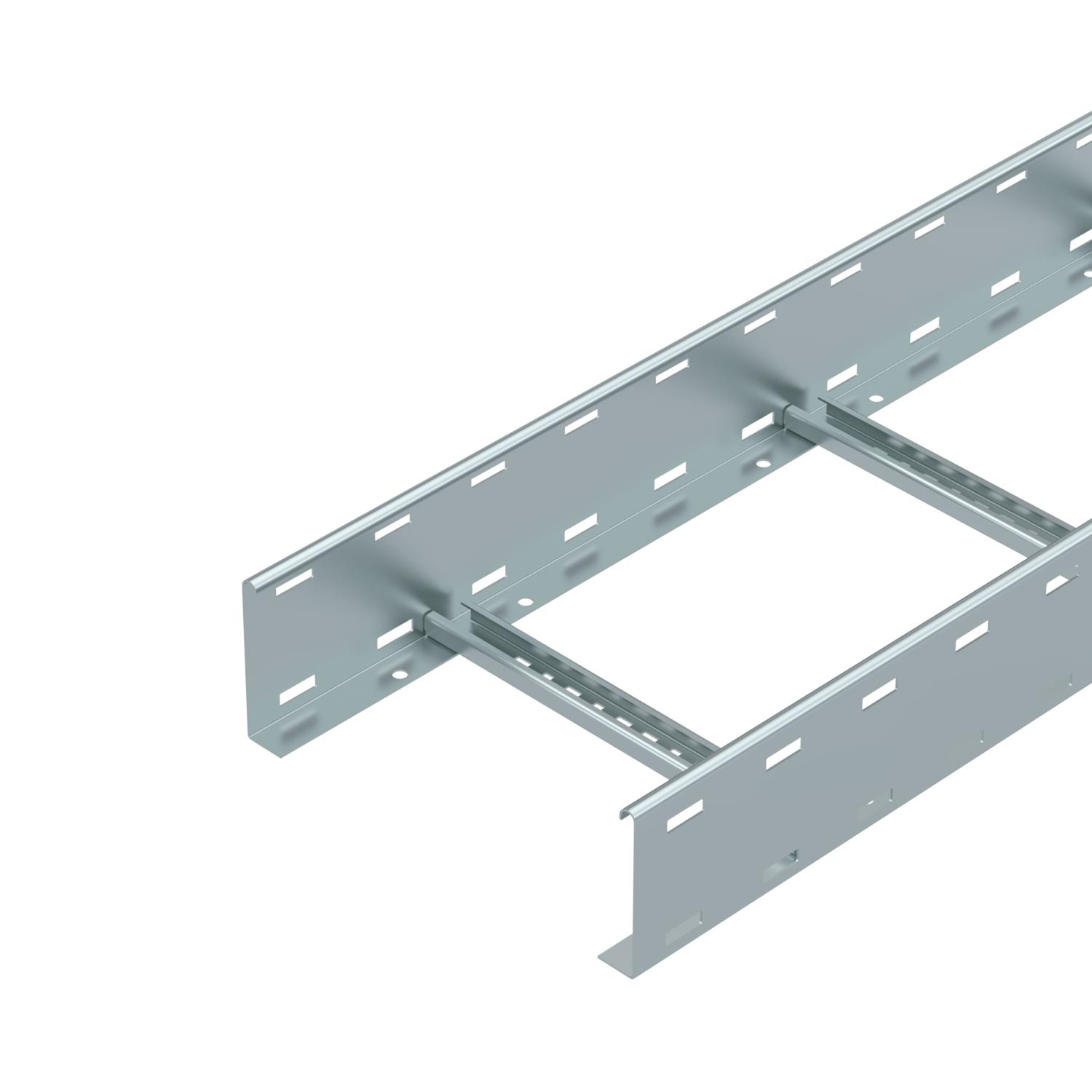

Kábellétra, LG 110, 6 m VS FS 6000 | 300 | 1,5 | nem | acél | szalaghorganyzott

Kábellétra, LG 110, 6 m VS FS

Rend. szám 6216445 | EAN-kód 4012195065319

Rend. szám / Típus

Hossz	6000 mm

Szélesség

Pofa-lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	nem

Anyag	acél

Felület	szalaghorganyzott

Termékleírás

Termékleírás

Kábellétra perforált oldallemezzel, oldalmagasság: 110 mm; létrafokok: beszegecselve, felülről nyitott C-profilból.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.

A kábellétrákat összecsukott állapotban szállítjuk.

A hozzájuk tartozó BS-H... típusú kengyeles bilincs a Kábelhágcsó-rendszerek c. fejezetben található.

Műszaki adatok

Műszaki adatok

A létrafok rögzítése	szegecselve
A létrafokok kivitele	Profil perforált
Anyag	acél
Az oldalprofil kivitele	lapos profil
B méret	300 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	9,5934 kg CO2e / 1 Méter
Felület	szalaghorganyzott
Hasznos keresztmetszet	28300 mm²
Hasznos keresztmetszet	283 cm²
Hossz	6000 mm
Létrafok távolsága	16,50
Létrafoktávolság	300 mm
Magasság	110 mm

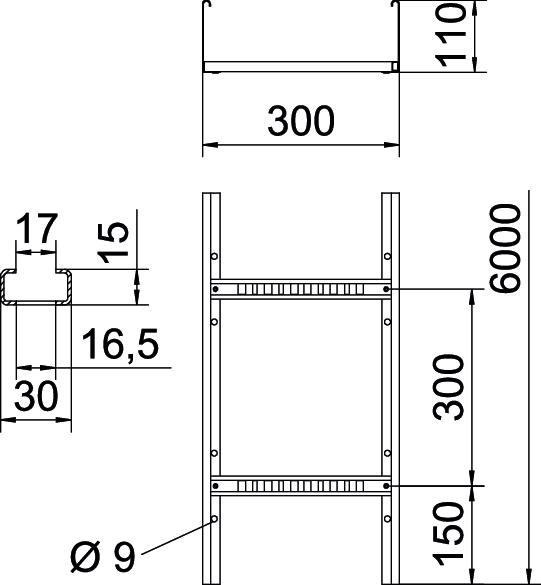

Méret	110x300x6000
Méret	110x300x6000

Nagyfesztávú kivitel	nem
Oldalperforálás	igen
Pofa-lemezvastagság	1,5 mm
Rozsdamentes acél, maratott	nem
Szélesség	300 mm
Szín	cink
Támaszköz 2,0 m	3,1 kN/m
Támaszköz 2,5 m	2 kN/m
Támaszköz 3,0 m	1,4 kN/m
Támaszköz 3,5 m	0,9 kN/m
Támaszköz 4,0 m	0,65 kN/m
Támaszköz 4,5 m	0,55 kN/m
Támaszköz 6,0 m	0,15 kN/m
Támasztáv 5,0 m	0,5 kN/m
Tűzálló kábelrendszerek –	nem

Műszaki adatok

LG 110 VS típusú kábellétra terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	Hossz	Szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
LG 112 VS 6 FS	6000 mm	200 mm	1,5 mm	nem	acél	szalaghorganyzott	6216442	m	6 m
LG 113 VS 6 FS	6000 mm	300 mm	1,5 mm	nem	acél	szalaghorganyzott	6216445	m	6 m
LG 114 VS 6 FS	6000 mm	400 mm	1,5 mm	nem	acél	szalaghorganyzott	6216448	m	6 m
LG 115 VS 6 FS	6000 mm	500 mm	1,5 mm	nem	acél	szalaghorganyzott	6216451	m	6 m
LG 116 VS 6 FS	6000 mm	600 mm	1,5 mm	nem	acél	szalaghorganyzott	6216454	m	6 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Fedél forgóretesszel	DRL 300 FS	6052304	m	3 m
Hosszanti összekötő	LVG 110 FS	6216545	Darab	10 Darab

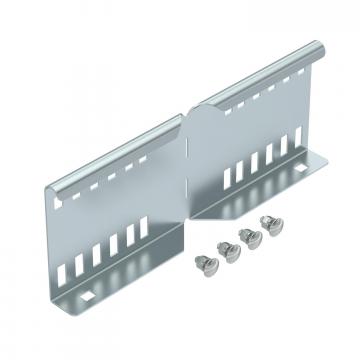

Sarokösszekötő FS	LWVG 110 FS	6216587	Darab	10 Darab
Csuklós összekötő	LGVG 110 FS	6216650	Darab	10 Darab
Multifunkciós összekötő	LMFV 1130 FS	6225752	Darab	1 Darab

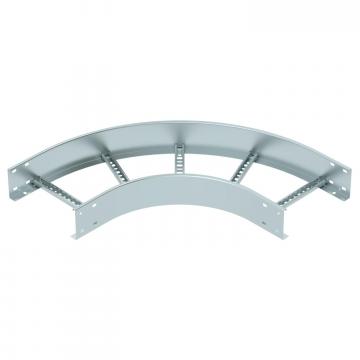

90°-os sarokidom, 110 FS	LB 90 1130 R3 FS	6225124	Darab	1 Darab
T-idom, 110 FS	LT 1130 R3 FS	6225292	Darab	1 Darab

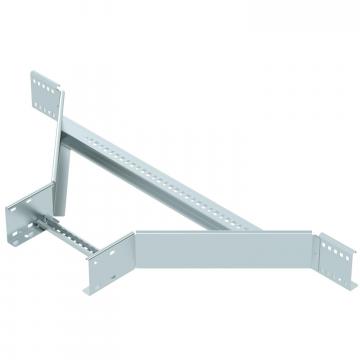

Beépíthető leágazóidom, 110 FS	LAA 1130 R3 FS	6225912	Darab	1 Darab

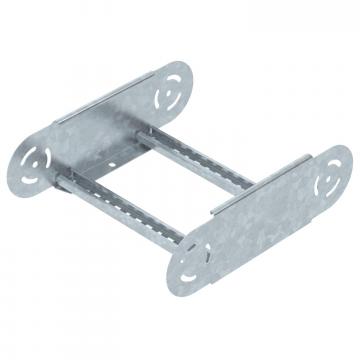

Csuklós sarokidom-elem, 110 FS	LGBE 1130 FS	6225492	Darab	1 Darab
Védősapka	SKH 110 OR	6222553	Pár	20 Pár
Csatlakozóelem	LAS 110 FS	6221416	Darab	10 Darab
Válaszfal, 85 FS	TSG 85 FS	6062114	m	3 m
Saroklemez	LEB 25 FS	6221203	Darab	1 Darab
Saroklemez	LEB 50 FS	6221246	Darab	1 Darab
Betétlemez	ELB-L 30 FS	6103251	m	3 m
