Húzó- és leágazódoboz UZD350-4 R

Rend. szám 7410025 | EAN-kód 4012197375386

Rend. szám / Típus

Esztrichmagasság min.	80 mm

Esztrichmagasság max.	160 mm

Csatornamagasság min.

Csatornamagasság max.

Fedélkivitel	Univerzális

Beépítőnyílás beépíthető egységhez	Négyzetes

névleges méret

Termékleírás

Termékleírás

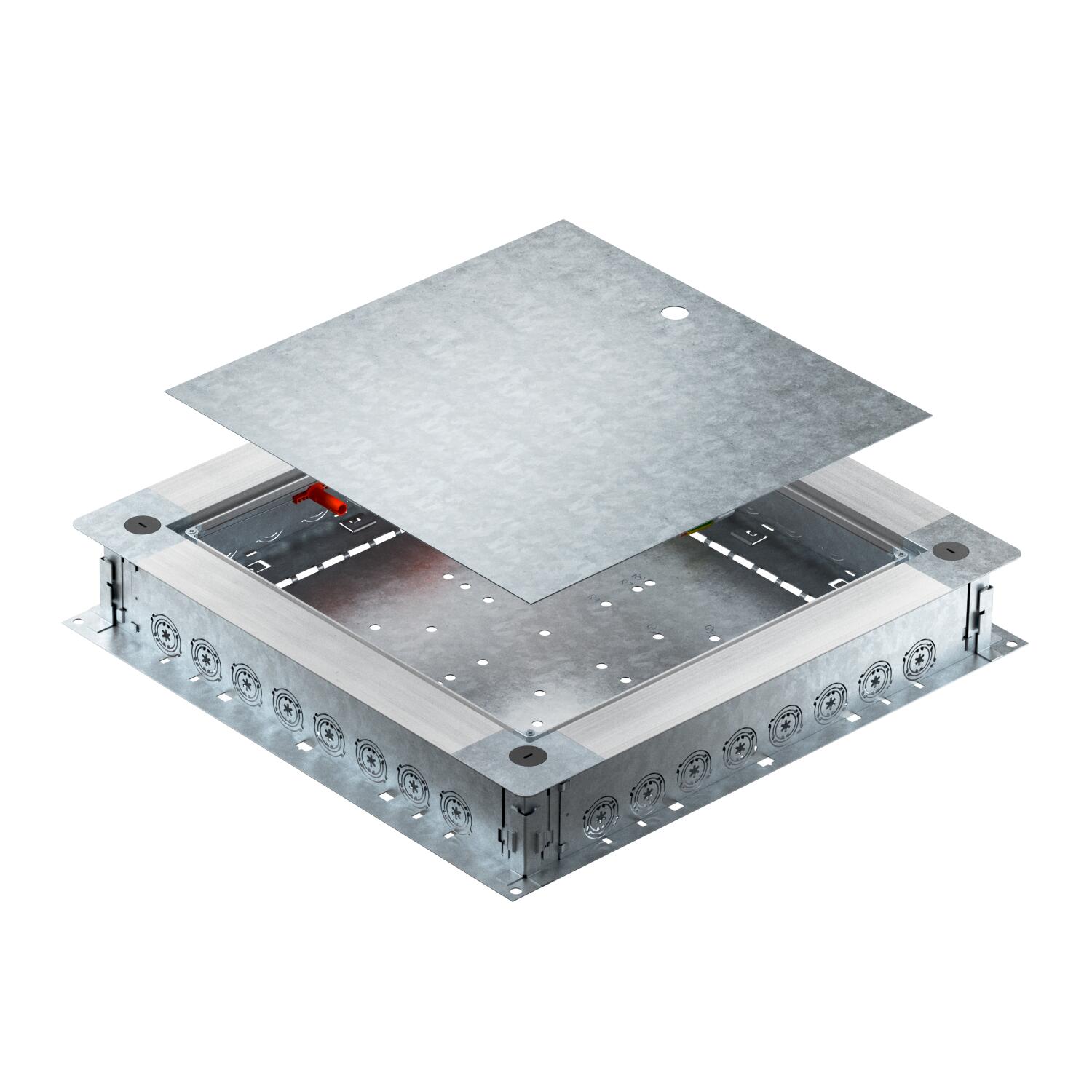

Húzó- és leágazódoboz UZD350-4 R acéllemez oldalfallal Beépítési egységek felszereléséhez a fedélbe (külön rendelhető). Fokozatmentesen szintezhető 80-160 mm esztrich magasságig. Az esztrich az élekkel egy síkba összedolgozhatók. Az esztrich öntése utáni akusztikus leválasztási opcióval és a rendszer tartozékaival nagy teherbírású alkalmazásokhoz is használható. Kábelek és vezetékek bevezetése csövekkel. Csőbevezetés oldalanként 8 db M20, M25 és M32 átmérővel.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	1

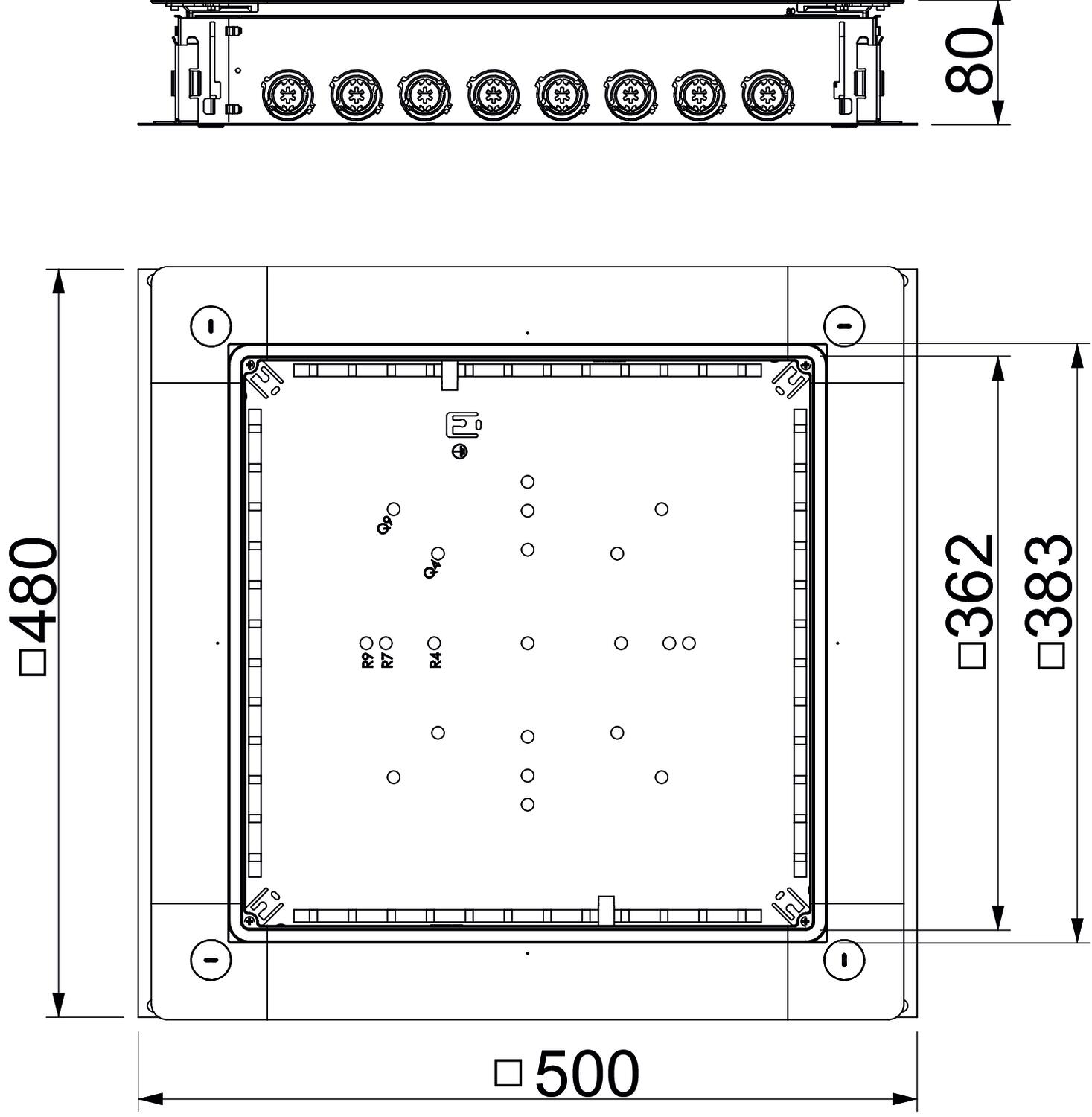

a méret	362 mm
A méret	480 mm
alkalmas padló alatti csatornákhoz	nem
Alkalmazható esztrichbe ágyazott padlócsatornához	nem
Alkalmazható esztrichszintű zárt padlócsatornához	nem
Anyag	acél
B méret	500 mm
b méret	383 mm
Beépítőnyílás beépíthető egységhez	Négyzetes
Beépítőnyílás padlótartályhoz	nem
CO2-lábnyom (GWP) bölcsőtől a kapuig	29,833 kg CO2e / 1 Darab
csőcsatlakozáshoz	igen
Esztrichmagasság max.	160 mm
Esztrichmagasság min.	80 mm

Fedélkivitel	Univerzális
Felület	szalaghorganyzott
Fenéklemez	igen
Hossz	480 mm
IP védettség nyitott állapotban	IP20
Magasság	80 mm
Méret	500x480x80
Minimális esztrich-magasság	80
névleges méret	350 mm
Szélesség	500 mm
Szétválasztható	igen
Szintezési tartomány max.	160 mm
Szintezési tartomány min.	80 mm
Tömítés-beépítési lehetőség	igen

Minden típus

Minden típus

Típus	Esztrichmagasság min.	Esztrichmagasság max.	Csatornamagasság min.	Csatornamagasság max.	Fedélkivitel	Beépítőnyílás beépíthető egységhez	névleges méret	Rend. szám	Mennyiség	Legkisebb eladási egység
UZD250-4	80 mm	160 mm	28 mm	58 mm	Univerzális	Négyzetes	250 mm	7410022	Darab	1 Darab
UZD350-4	80 mm	160 mm	28 mm	58 mm	Univerzális	Négyzetes	350 mm	7410023	Darab	1 Darab
UZD350-4 R	80 mm	160 mm	-	-	Univerzális	Négyzetes	350 mm	7410025	Darab	1 Darab
UZD250-4 R	80 mm	160 mm	-	-	Univerzális	Négyzetes	250 mm	7410026	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Vakfedél UZD350 dobozhoz	DU 350-2	7400577	Darab	1 Darab
Nedvesség ellen védett vakfedél UZD350 dobozhoz	DUF 350-2	7400597	Darab	1 Darab
Szerelőfedél 350, 4-es névleges méret	DUG 350-3 4	7400505	Darab	1 Darab
350-3 szerelőfedél GES6 számára	DUG 350-3 6	7400509	Darab	1 Darab
350-3 szerelőfedél GES9 számára	DUG 350-3 9	7400513	Darab	1 Darab
350-3 szerelőfedél GESR4 számára	DUG 350-3 R4	7400517	Darab	1 Darab
350-3 szerelőfedél GESR7 számára	DUG 350-3 R7	7400533	Darab	1 Darab
350-3 szerelőfedél GESR9 számára	DUG 350-3 R9	7400549	Darab	1 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab
