Húzó- és leágazódoboz UZD250-4 R

Rend. szám 7410026 | EAN-kód 4012197375416

Rend. szám / Típus

Esztrichmagasság min.	80 mm

Esztrichmagasság max.	160 mm

Csatornamagasság min.

Csatornamagasság max.

Fedélkivitel	Univerzális

Beépítőnyílás beépíthető egységhez	Négyzetes

névleges méret

Termékleírás

Termékleírás

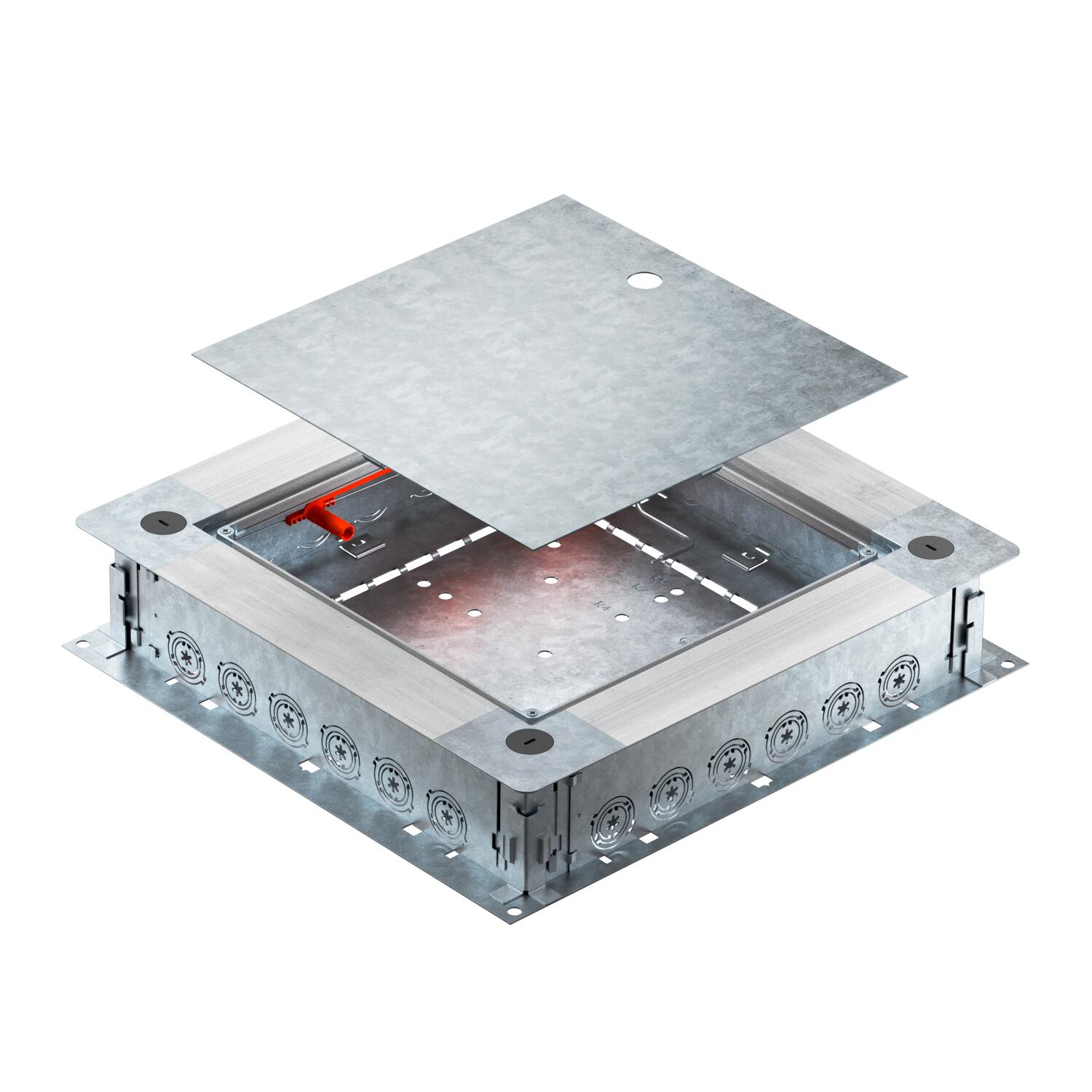

Húzó- és leágazódoboz UZD250-4 R, acéllemez oldalfallal. Beépítési egységek felszereléséhez a fedélbe (külön rendelhető). Fokozatmentesen szintezhető 80-160 mm esztrich magasságig. Az esztrich az élekkel egy síkba összedolgozhatók. Az esztrich öntése utáni akusztikus leválasztási opcióval és a rendszer tartozékaival nagy teherbírású alkalmazásokhoz is használható. Kábelek és vezetékek bevezetése csövekkel. Csőbevezetések oldalanként 6 csőhöz M20, M25 és M32 méretben.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	1

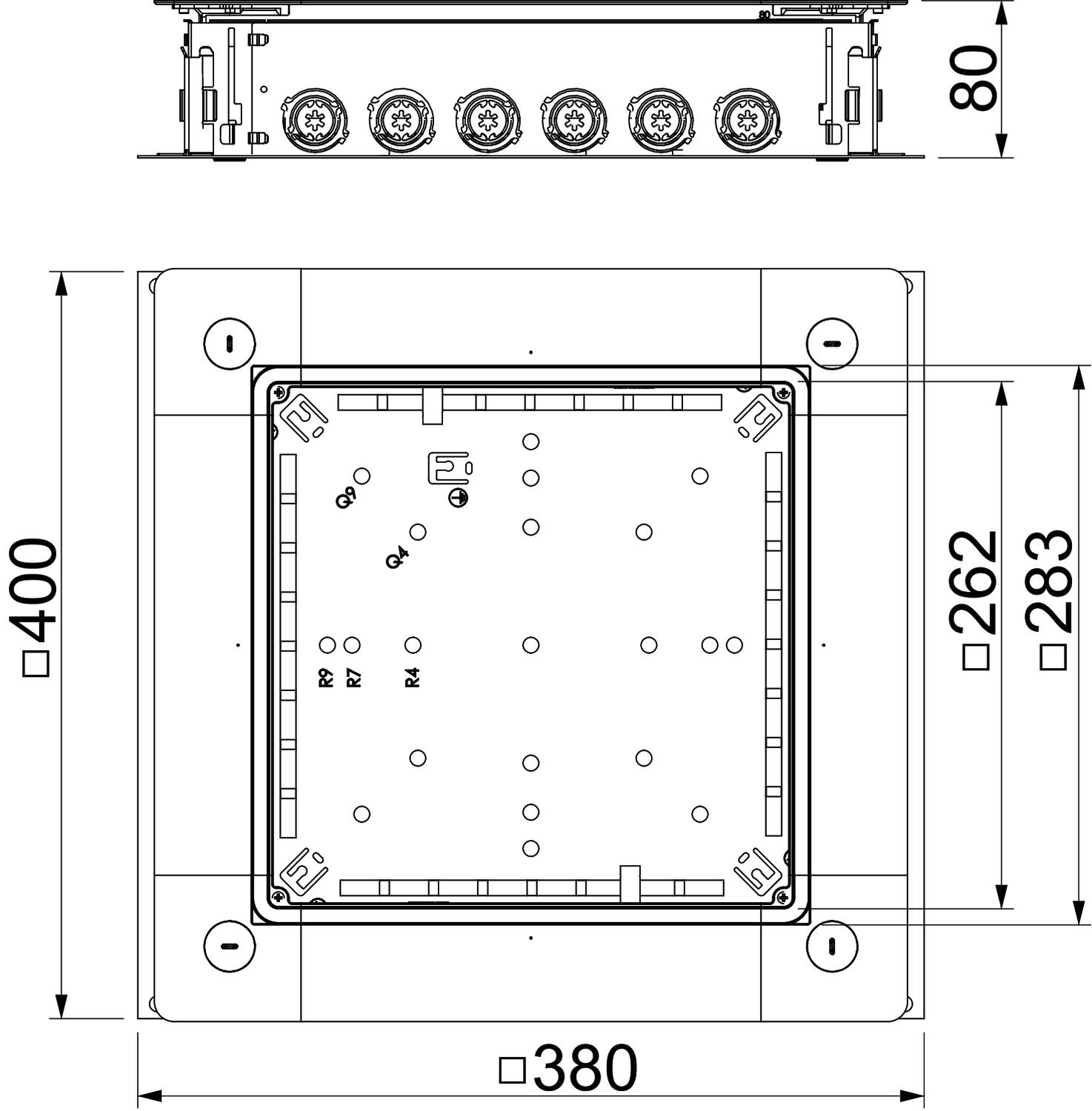

a méret	262 mm
A méret	380 mm
alkalmas padló alatti csatornákhoz	nem
Alkalmazható esztrichbe ágyazott padlócsatornához	nem
Alkalmazható esztrichszintű zárt padlócsatornához	nem
Anyag	acél
b méret	283 mm
B méret	400 mm
Beépítőnyílás beépíthető egységhez	Négyzetes
Beépítőnyílás padlótartályhoz	nem
CO2-lábnyom (GWP) bölcsőtől a kapuig	22,1564 kg CO2e / 1 Darab
csőcsatlakozáshoz	igen

Esztrichmagasság max.	160 mm
Esztrichmagasság min.	80 mm
Fedélkivitel	Univerzális
Felület	szalaghorganyzott
Fenéklemez	igen
IP védettség nyitott állapotban	IP20
Méret	400x380x80
Minimális esztrich-magasság	80
névleges méret	250 mm
Szétválasztható	igen
Szintezési tartomány max.	160 mm
Szintezési tartomány min.	80 mm
Tömítés-beépítési lehetőség	igen

Minden típus

Minden típus

Típus	Esztrichmagasság min.	Esztrichmagasság max.	Csatornamagasság min.	Csatornamagasság max.	Fedélkivitel	Beépítőnyílás beépíthető egységhez	névleges méret	Rend. szám	Mennyiség	Legkisebb eladási egység
UZD250-4	80 mm	160 mm	28 mm	58 mm	Univerzális	Négyzetes	250 mm	7410022	Darab	1 Darab
UZD350-4	80 mm	160 mm	28 mm	58 mm	Univerzális	Négyzetes	350 mm	7410023	Darab	1 Darab
UZD350-4 R	80 mm	160 mm	-	-	Univerzális	Négyzetes	350 mm	7410025	Darab	1 Darab
UZD250-4 R	80 mm	160 mm	-	-	Univerzális	Négyzetes	250 mm	7410026	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Vakfedél UZD250-3/4 dobozhoz	DU 250-2	7400573	Darab	1 Darab
Nedvesség ellen védett vakfedél UZD250-3/4 dobozhoz	DUF 250-2	7400589	Darab	1 Darab
Szerelőfedél UZD250-3/4-hez	DUF 250-3DAT	7400613	Darab	1 Darab
250-3 szerelőfedél GES2 számára	DUG 250-3 2	7400455	Darab	1 Darab
250-3 szerelőfedél GES4 számára	DUG 250-3 4	7400459	Darab	1 Darab
250-3 szerelőfedél GES6 számára	DUG 250-3 6	7400463	Darab	1 Darab
250-3 szerelőfedél GES9 számára	DUG 250-3 9	7400467	Darab	1 Darab
250-3 szerelőfedél GESR4 számára	DUG 250-3 R4	7400471	Darab	1 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab
