Hanger bolt set for PV module mounting, corrugated roof
Rend. szám 5901820 | EAN-kód 4012197459789
- Termékleírás
-

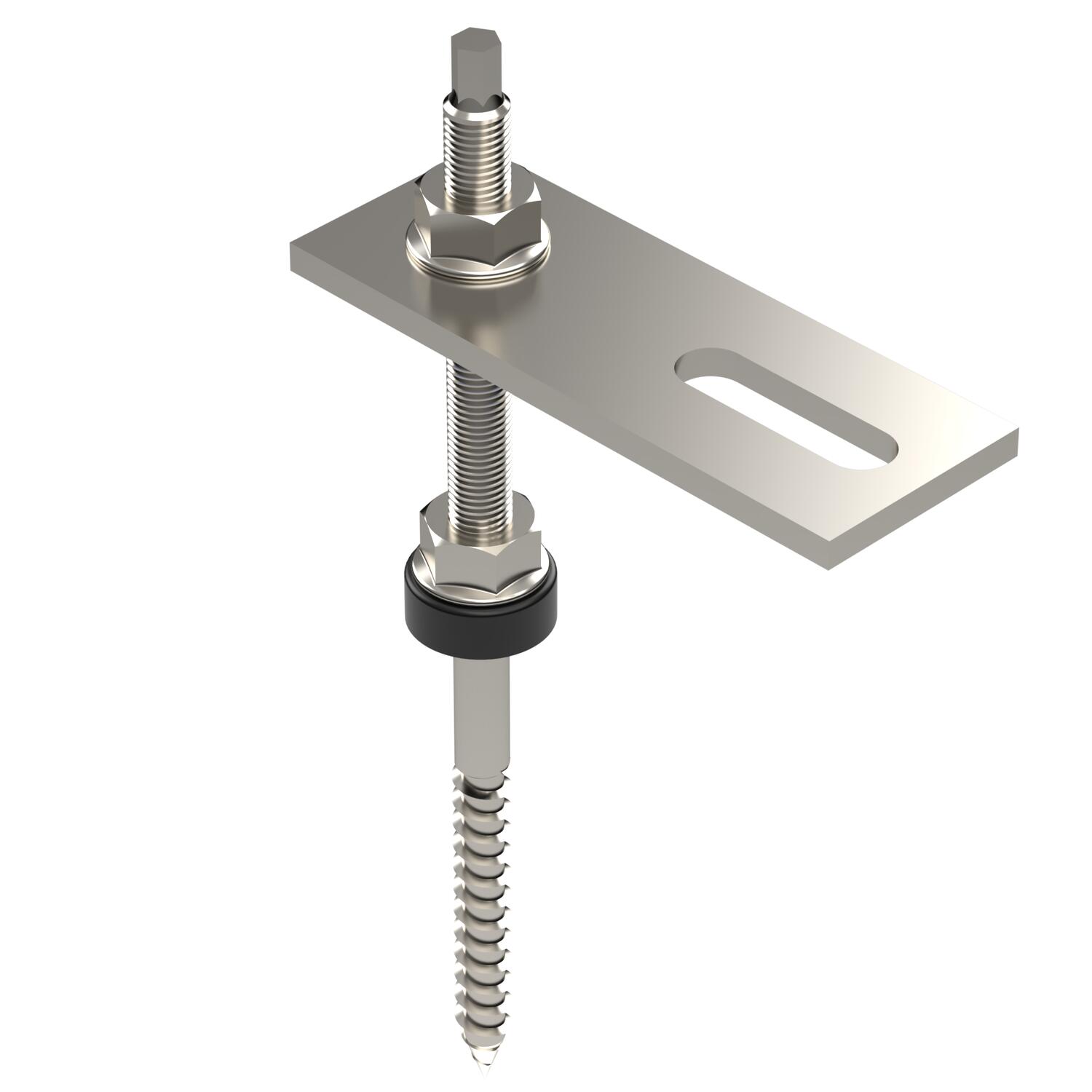

TermékleírásTőcsavar készlet napelem-modulok ferdetetőkre történő szereléséhez a TP 45 tartóprofillal kombinálva. Alkalmas műanyagból, fémlemezből vagy szálcementből készült hullámlemez tetők fa tetőszerkezetekre történő rögzítésére. A készlet előszerelt EPDM tömítéssel ellátott tőcsavarból, a tartóprofilhoz való adapterlemezből és további anyákból áll az opcionális magasságkiegyenlítéshez. A tartóprofil rögzítése csavarral, SKS HM típusú kalapácsanyával lehetséges (külön kell megrendelni).
-
- Műszaki adatok
-
Műszaki adatok

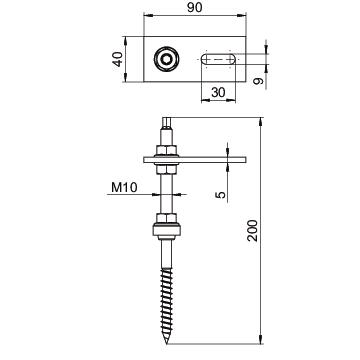

Anyag rozsdamentes acél, 1.4301 Átmérő 10 mm Csavarmenet típusa metrikus Csavaros rögzítéstechnikai elemek hatlapú Csavaros rögzítéstechnikai elemek külső hatlapfejű Fejforma hatlapú G méret 73 mm Hossz 200 mm L1 méret 85 mm Méret 200x40x27 Metrikus menet 10 Szárátmérő 10 mm Szín nemesacél - Minden típus
- Letöltések
-
Szerelési útmutató PV-Montagesysteme für Trapez- und Wellblechdächer , 2.53MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
