Fali konzol AW 80
Rend. szám 6417884 | EAN-kód 4012196203833
- Termékleírás
-

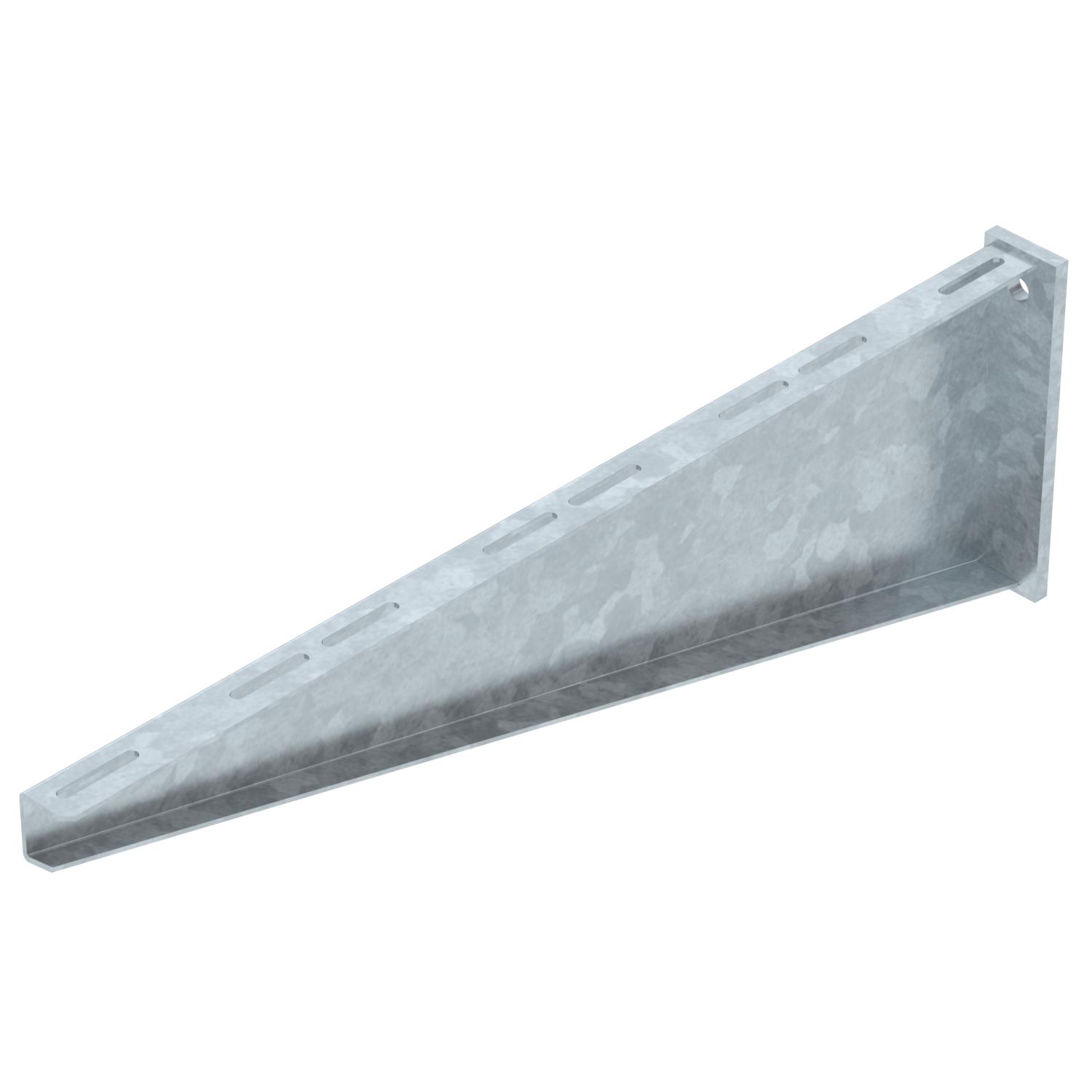

TermékleírásNehéz kivitelű fali konzol hegesztett fejlemezzel.
-
- Műszaki adatok
-

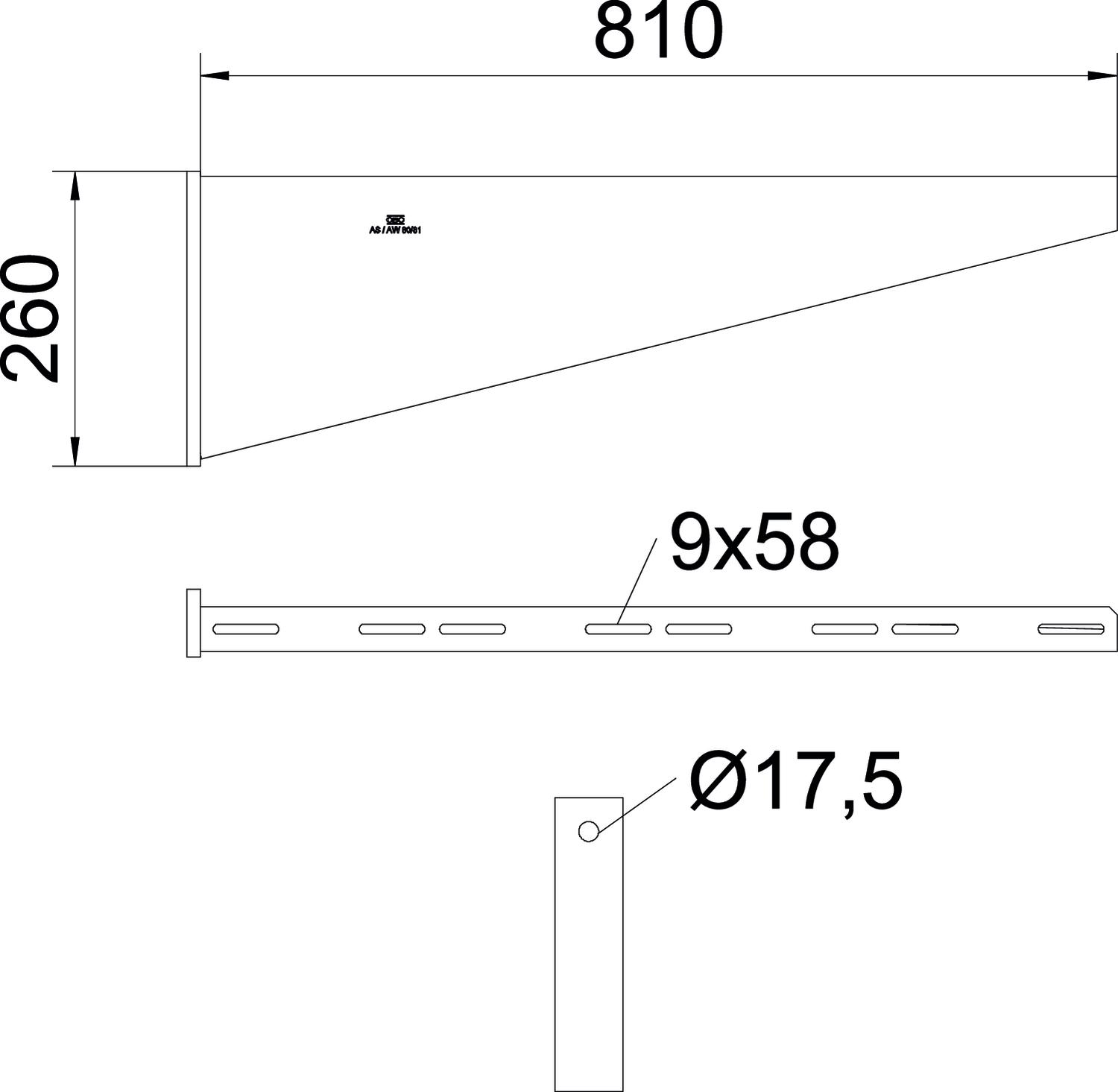

Méretek
A méret 60 mm Anyag acél B méret 810 mm F kN-ban 8 kN Felület merítetten tűzihorganyzott H méret 260 mm hossz 60 mm Kivitel Fali és oszlopkonzolok lyukátmérő 17,5 mm Magasság 260 mm Méret B810mm Rozsdamentes acél, maratott nem szélesség 810 mm Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
AW 80 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával
FRSB 6x12 F 6406122 100 Darab - Letöltések
-
