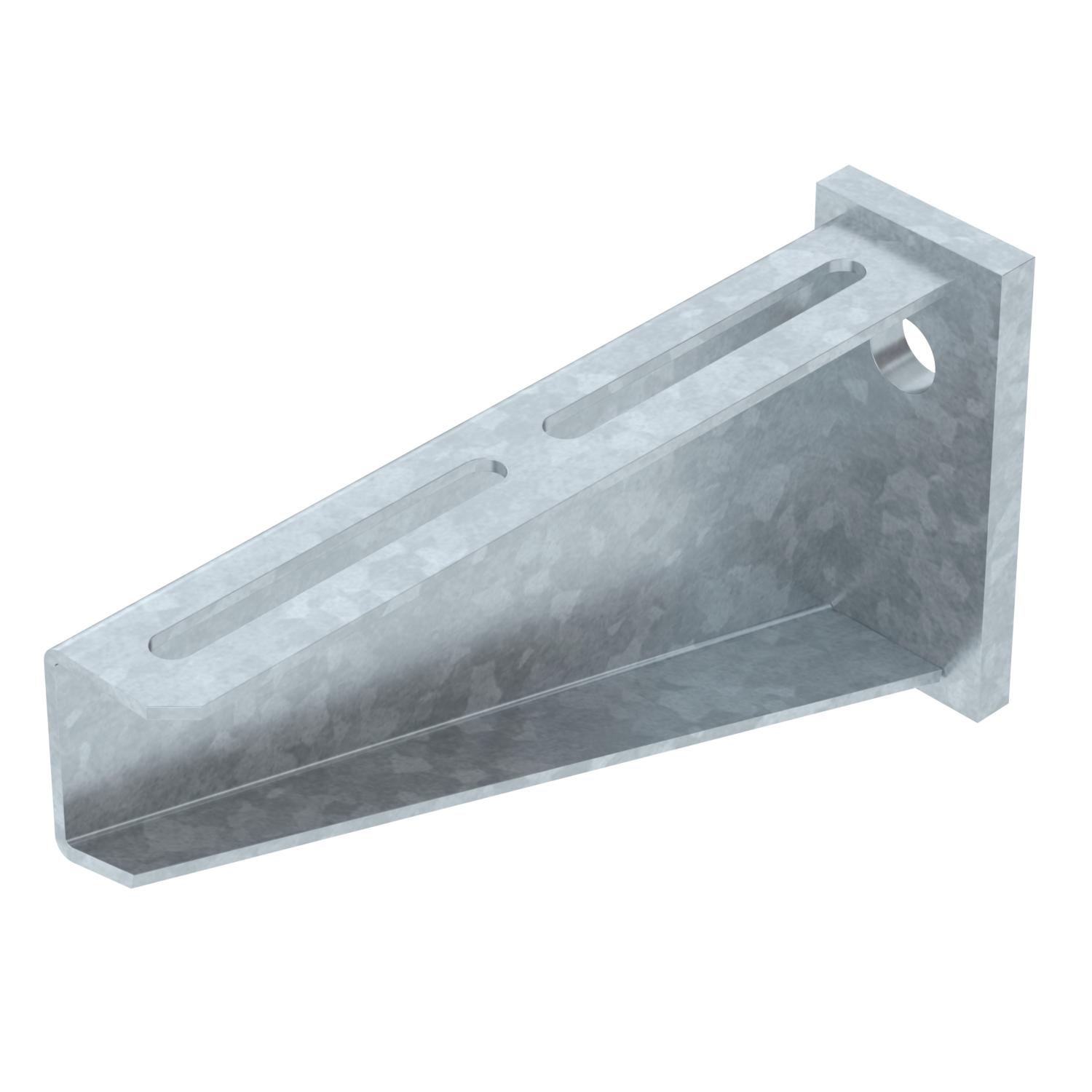

Fali konzol AW 80
Rend. szám 6417752 | EAN-kód 4012196203475
- Termékleírás
-
TermékleírásNehéz kivitelű fali konzol hegesztett fejlemezzel.
Kábeltálcák és kábellétrák M6-os félgömbfejű csavarokkal való rögzítése esetén a nagy felületű alátétet kérjük külön megrendelni (perforáció a konzolban 9 x ...).
-
- Műszaki adatok
-
Műszaki adatok
Anyag acél F kN-ban 8 kN Felület merítetten tűzihorganyzott Kivitel Fali és oszlopkonzolok lyukátmérő 17,5 mm Méret B210mm ROHS-konform igen Rozsdamentes acél, maratott nem Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm termékcsalád AW 80-sorozat Tűzálló kábelrendszerek – nem Méretek

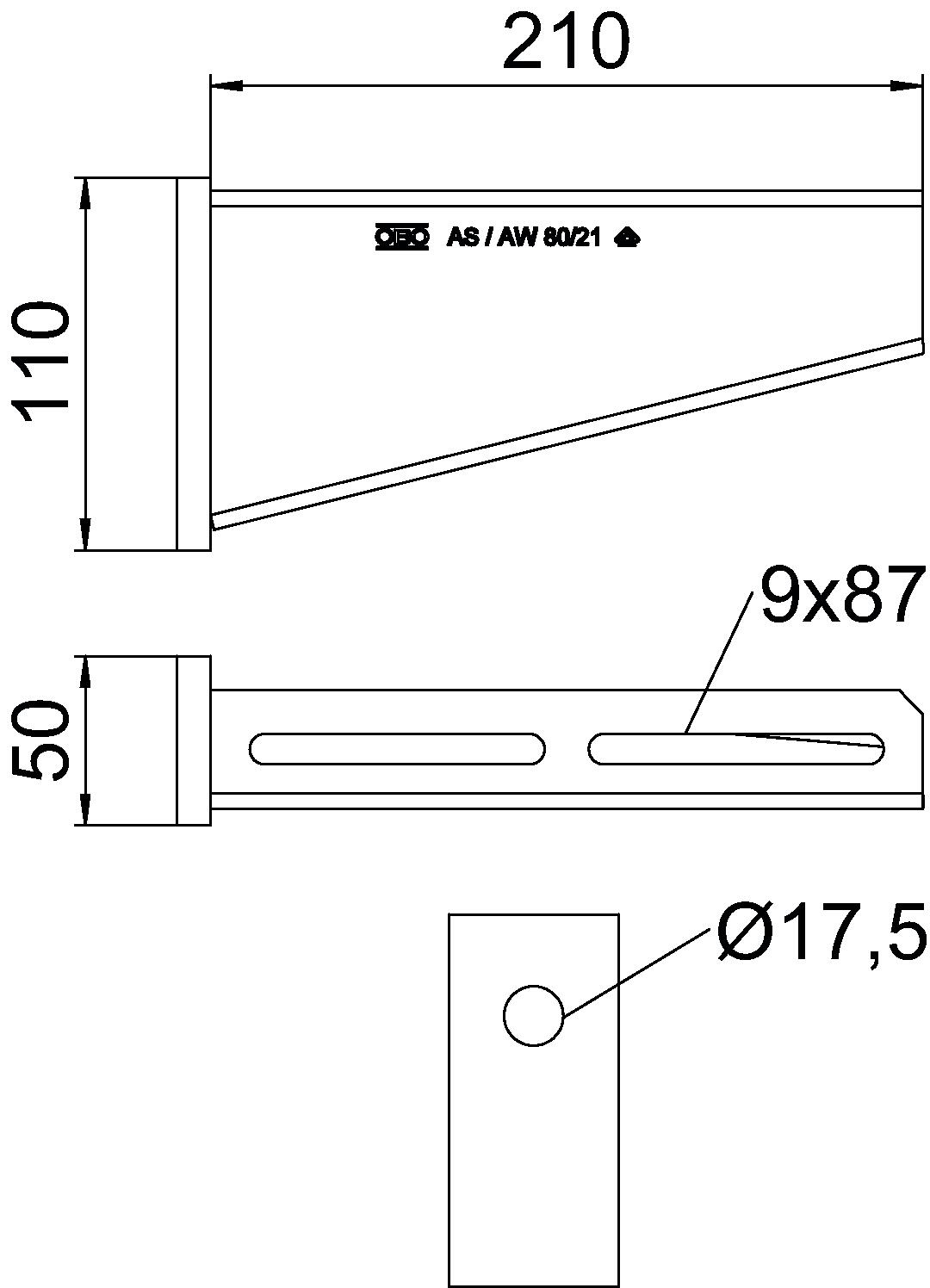

A méret 50 mm B méret 210 mm H méret 110 mm Hossz 50 mm Magasság 110 mm Szélesség 210 mm CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 2,6672 kg CO2e / 1 Darab CO₂ Footprint (GWP) 2,6672 kg CO₂e Declared Unit Darab Declared Unit Quantity 1 Műszaki adatok

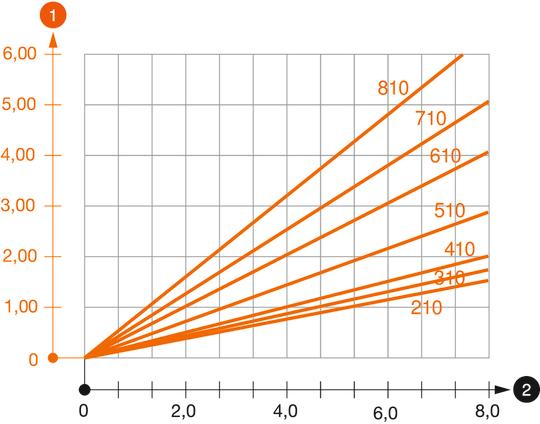

AW 80 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

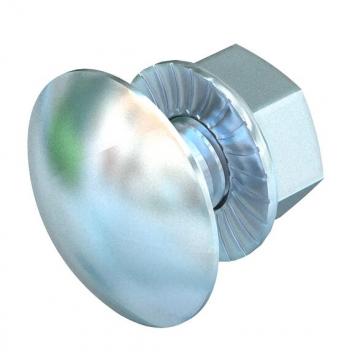

Lencsefejű csavar, kombi-anyával
FRSB 6x12 F 6406122 100 Darab - Letöltések
-
