Fali és oszlopkonzol, MWAG 12 FS
Rend. szám 6424616 | EAN-kód 4012196325337
- Termékleírás
-

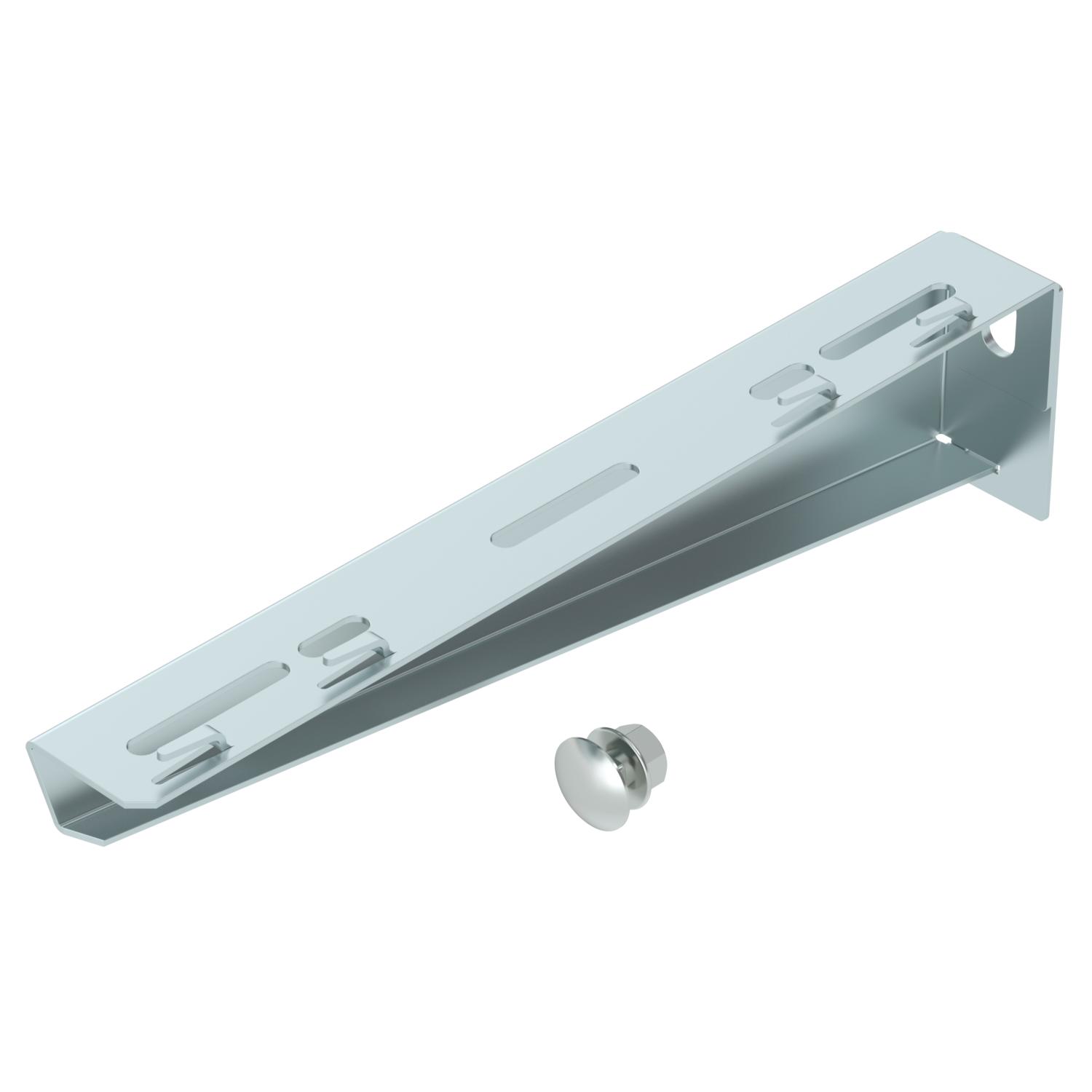

TermékleírásKönnyű kivitelű hajlított fali és oszlopkonzol rácsos kábeltálcák csavarok nélküli rögzítéséhez.
-
- Műszaki adatok
-
Műszaki adatok

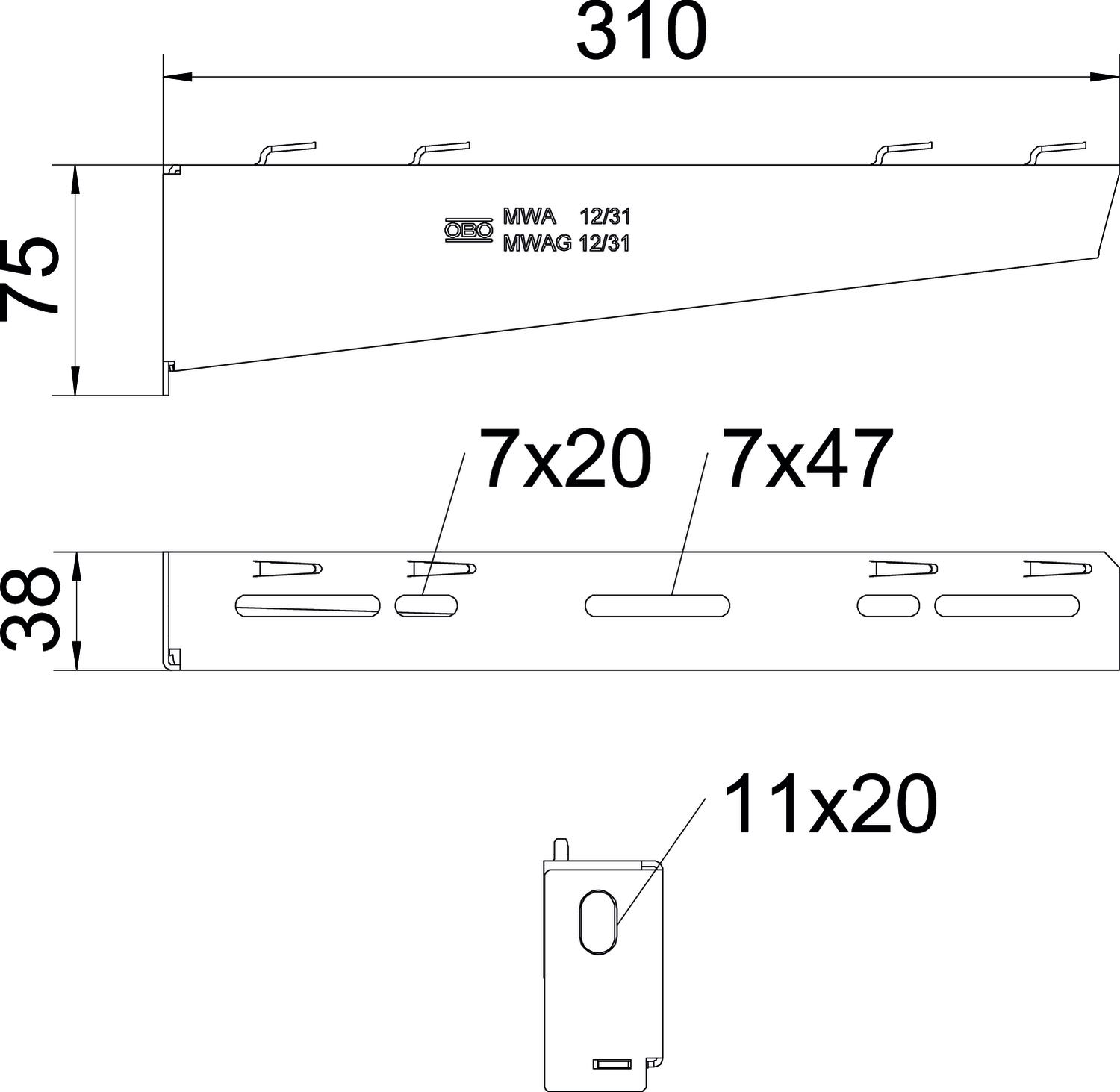

...max. szélességhez 300 mm ...min. szélességhez 300 A méret 38,5 mm Anyag acél B méret 310 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 1,2951 kg CO₂e / 1 Darab F kN-ban 1,2 kN Felület szalaghorganyzott H méret 75 mm hossz 38,5 mm Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Magasság 75 mm Magasság 2,95 in Méret B310mm Rozsdamentes acél, maratott nem szélesség 310 mm szélesség 12 in Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
MWAG 12 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával
FRSB 6x12 F 6406122 100 Darab - Letöltések
-
