Fali és oszlopkonzol, MWAG 12 FS
Rend. szám 6424600 | EAN-kód 4012196324736
- Termékleírás
-

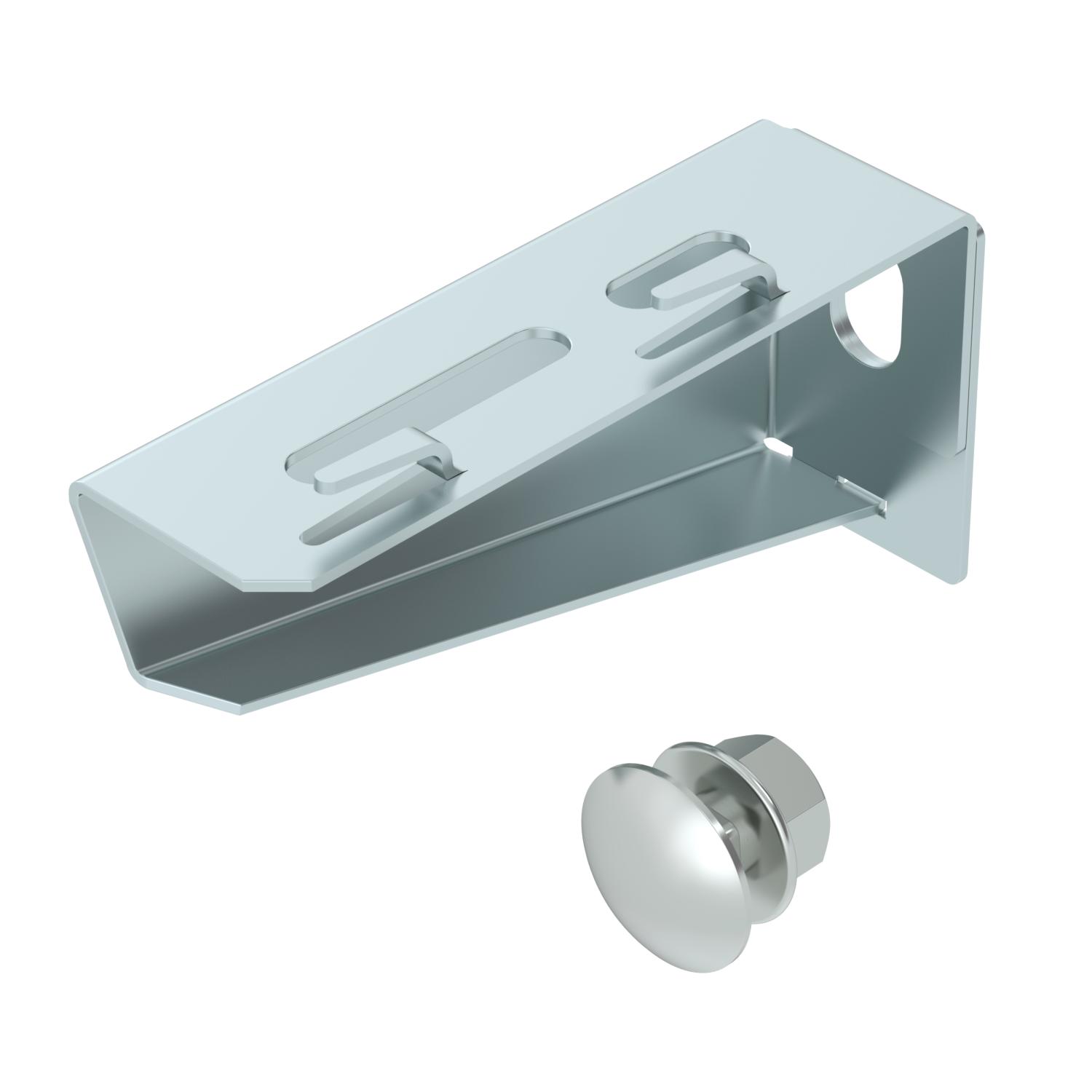

TermékleírásKönnyű kivitelű hajlított fali és oszlopkonzol rácsos kábeltálcák csavarok nélküli rögzítéséhez.
-
- Műszaki adatok
-
Műszaki adatok

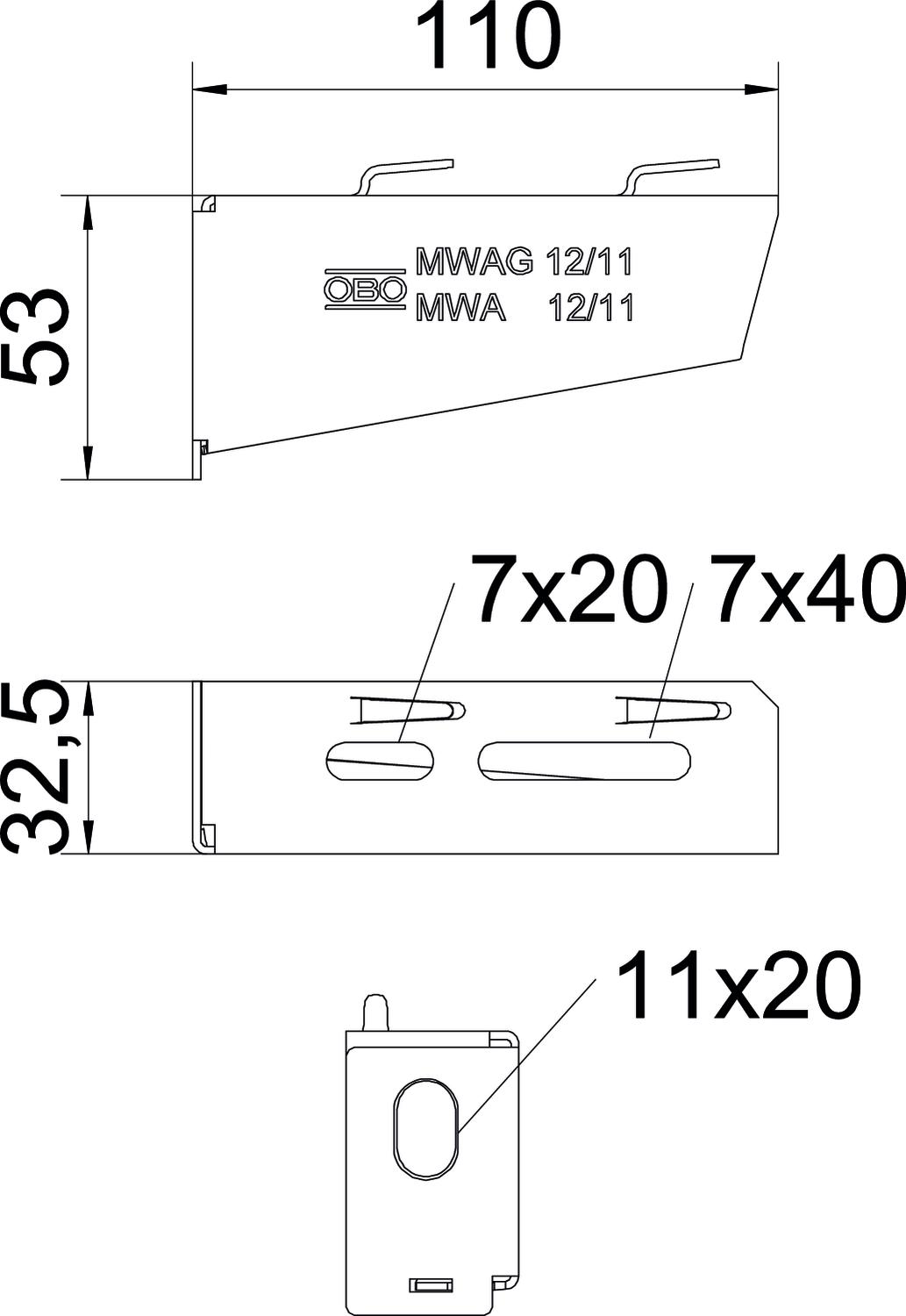

...max. szélességhez 100 mm ...min. szélességhez 100 A méret 32,5 mm Anyag acél B méret 110 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 0,3826 kg CO₂e / 1 Darab F kN-ban 1,2 kN Felület szalaghorganyzott H méret 53 mm hossz 32,5 mm Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Magasság 53 mm Méret B110mm Rozsdamentes acél, maratott nem szélesség 110 mm Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – nem Műszaki adatok
MWAG 12 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával
FRSB 6x12 F 6406122 100 Darab - Letöltések
-
