Fali és oszlopkonzol, MWA 12 FS
Rend. szám 6424759 | EAN-kód 4012196637096
- Termékleírás
-

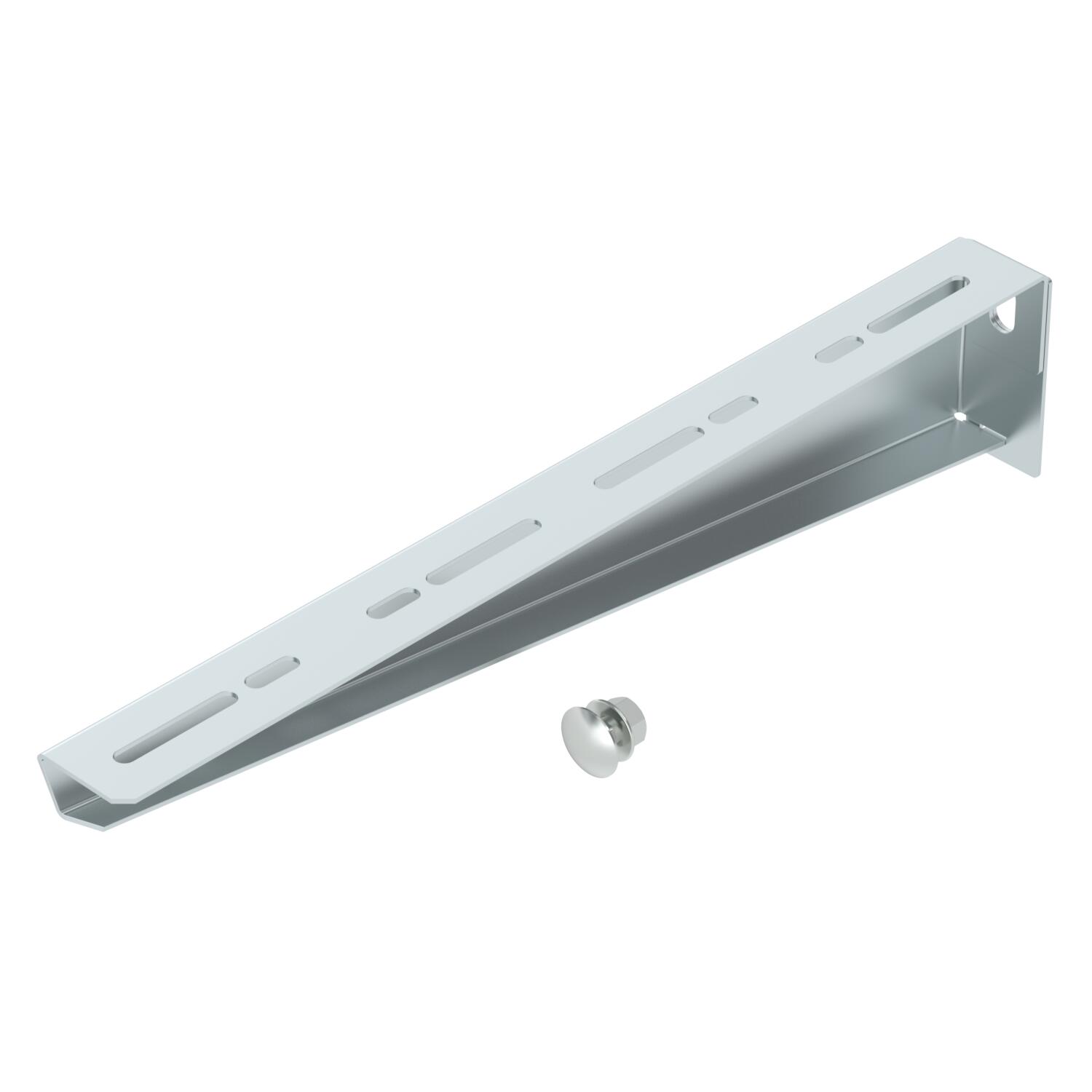

TermékleírásKönnyű kivitelű hajlított acéllemez-konzol; szerelhető: oldalfalra és oszlopra.
Az U-oszlopokra való rögzítéshez szükséges M10 x 25 csavart a konzollal együtt szállítjuk.
-
- Műszaki adatok
-

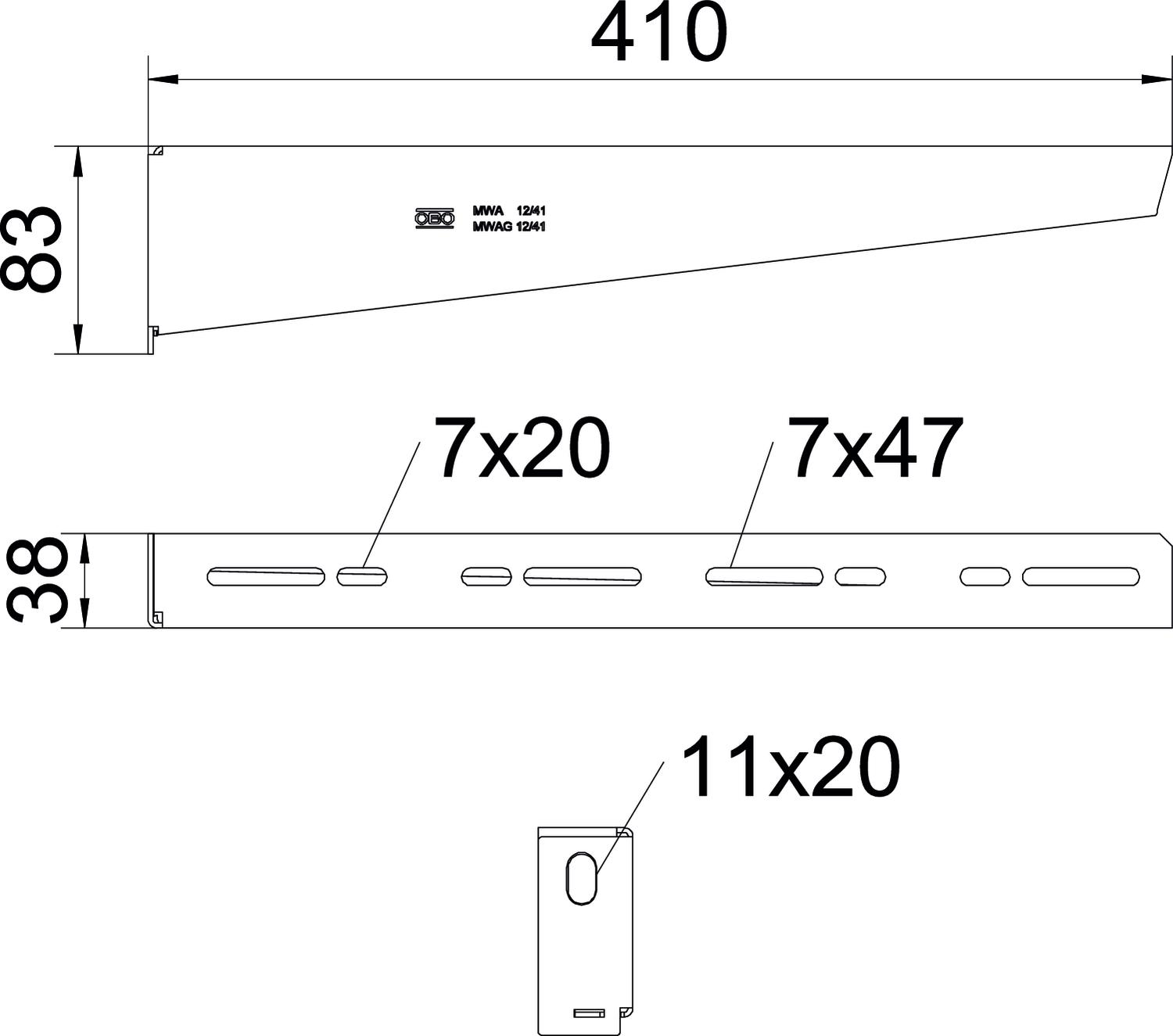

Méretek
A méret 38 mm Anyag acél B méret 410 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 1,9972 kg CO2e / 1 Darab Dimension W 410 mm F kN-ban 1,2 kN Felület szalaghorganyzott H méret 83 mm Hossz 38 mm Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Magasság 83 mm Magasság 3,27 in Méret B410mm Rozsdamentes acél, maratott nem Szélesség 410 mm Szélesség 16 in Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – igen Műszaki adatok
MWA 12 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Gyorsrögzítő
FCM F 6424548 50 Darab - Letöltések
-
