Fali és oszlopkonzol, MWA 12 FS
Rend. szám 6424716 | EAN-kód 4012196636853
- Termékleírás
-

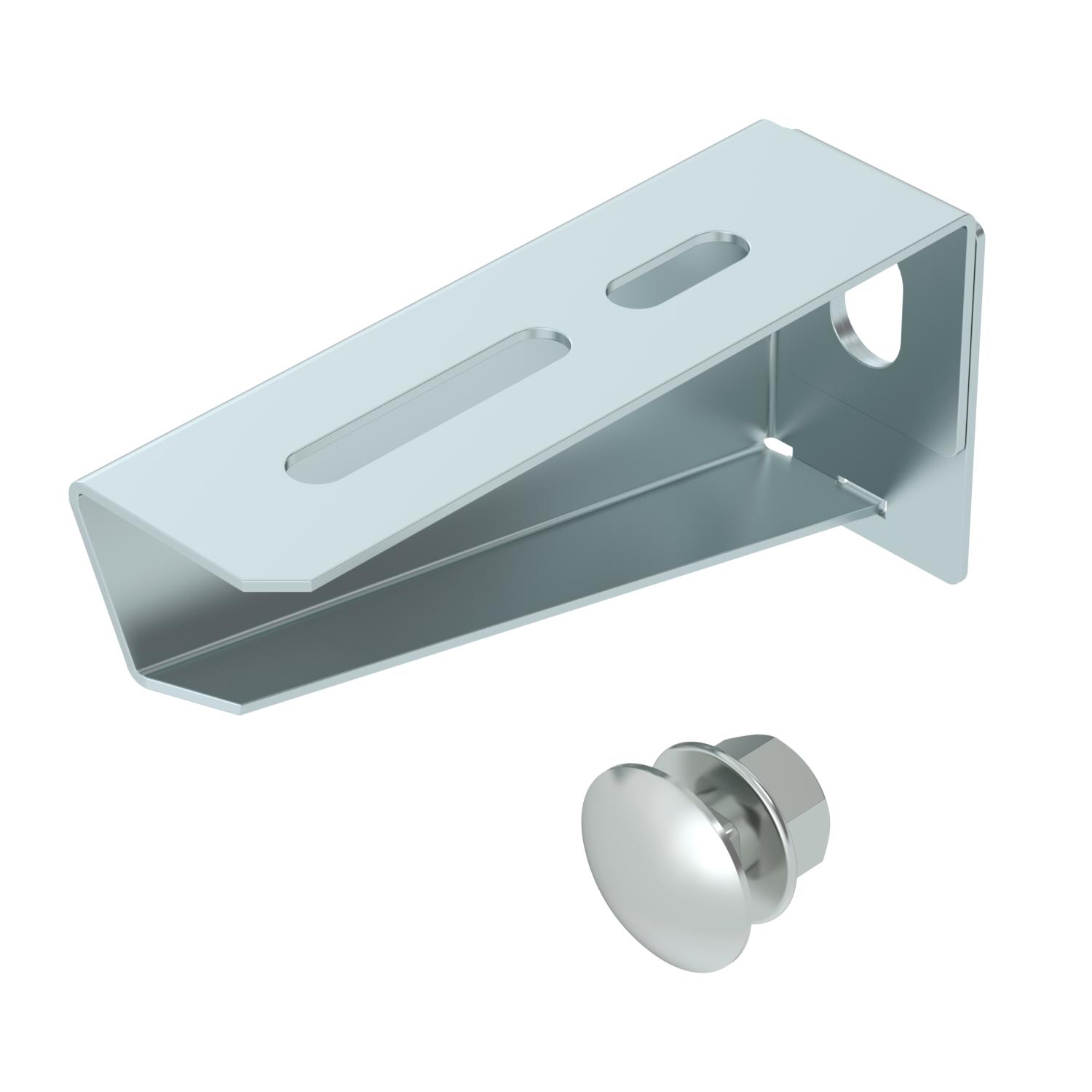

TermékleírásKönnyű kivitelű hajlított acéllemez-konzol; szerelhető: oldalfalra és oszlopra.
-
- Műszaki adatok
-

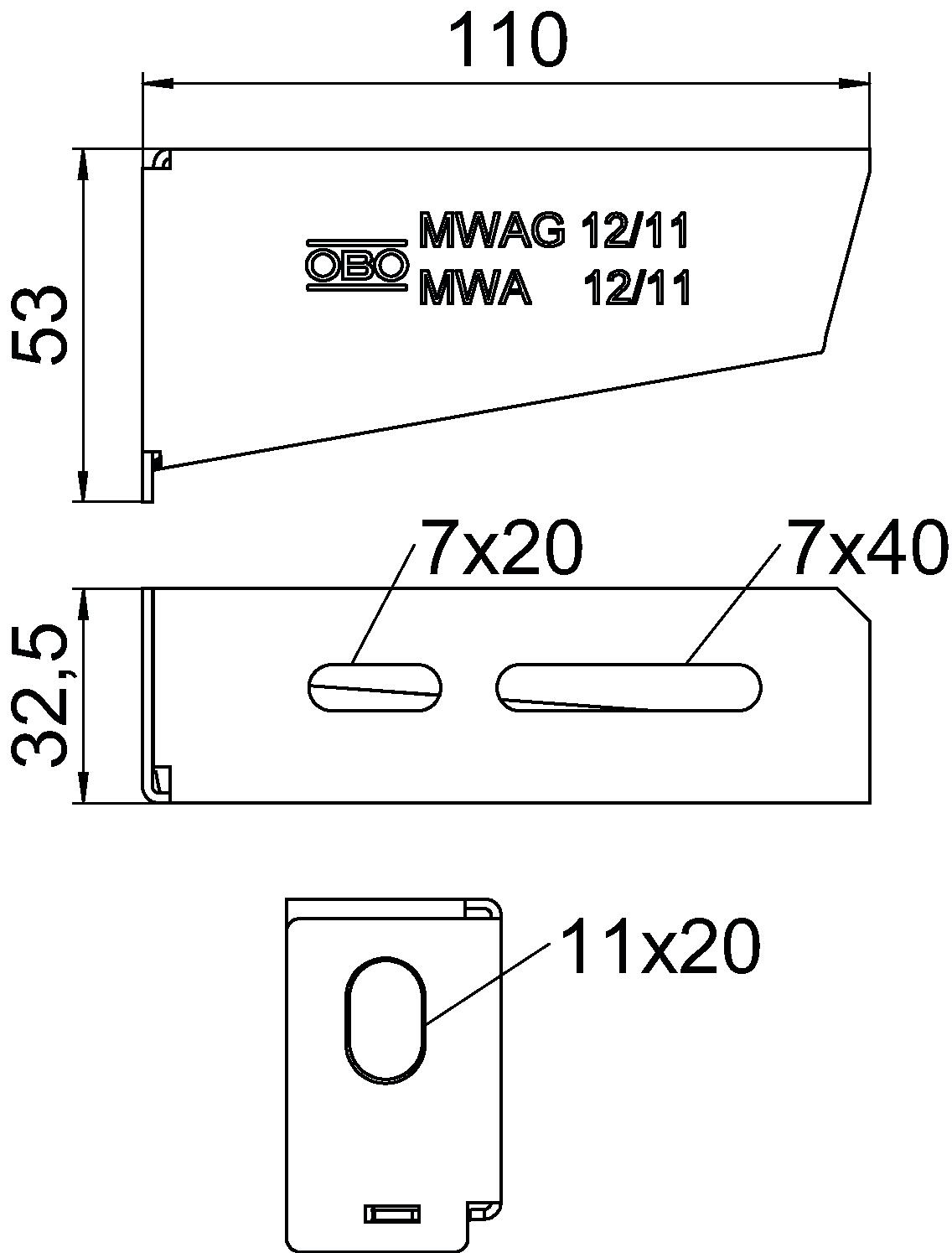

Méretek
A méret 32,5 mm Anyag acél B méret 110 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 0,3698 kg CO₂e / 1 Darab F kN-ban 1,2 kN Felület szalaghorganyzott H méret 53 mm hossz 32,5 mm Kivitel Fali és oszlopkonzolok lyukátmérő 11 mm Magasság 53 mm Magasság 2,09 in Maß W 110 mm Méret B110mm Rozsdamentes acél, maratott nem szélesség 110 mm szélesség 4 in Szín cink Szögtartomány max. 90 mm Szögtartomány min. 90 mm Tűzálló kábelrendszerek – igen Műszaki adatok

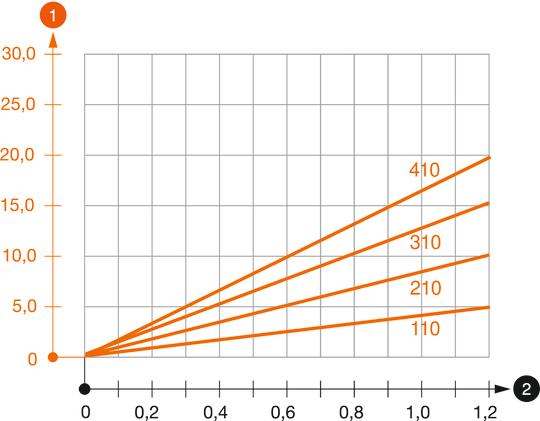

MWA 12 típusú konzol terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

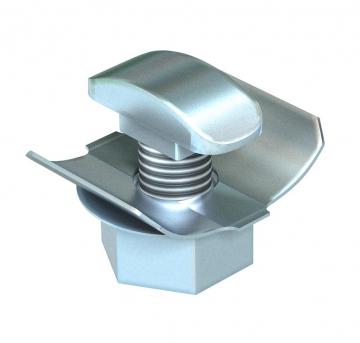

Gyorsrögzítő
FCM F 6424548 50 Darab - Letöltések
-
Katalógus Kábeltartó rendszerek , 54.52MB , pdfEU megfelelőségi nyilatkozat MWA 12 11S FS / 6424716 , 0.13MB , pdfUK megfelelőségi nyilatkozat MWA 12 11S FS / 6424716 , 0.09MB , pdfREACH Megfelelőségi nyilatkozat MWA 12 11S FS / 6424716 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat MWA 12 11S FS / 6424716 , 0.12MB , pdfJelhasználati engedély VDE-jelhasználati engedély, függesztett oszlopok és konzolok , 0.12MB , pdfSzerelési útmutató Szerelési útmutató U-oszloprendszerek , 2.02MB , pdf
